2열 볼 논기어타입 슬루잉베어링 EPDN 25.710 제품해설

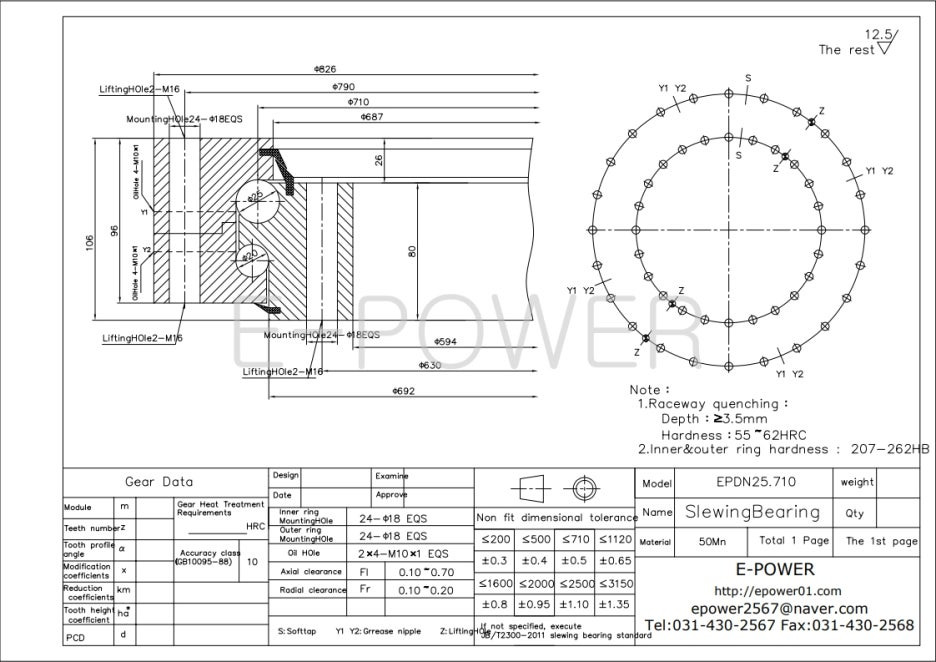

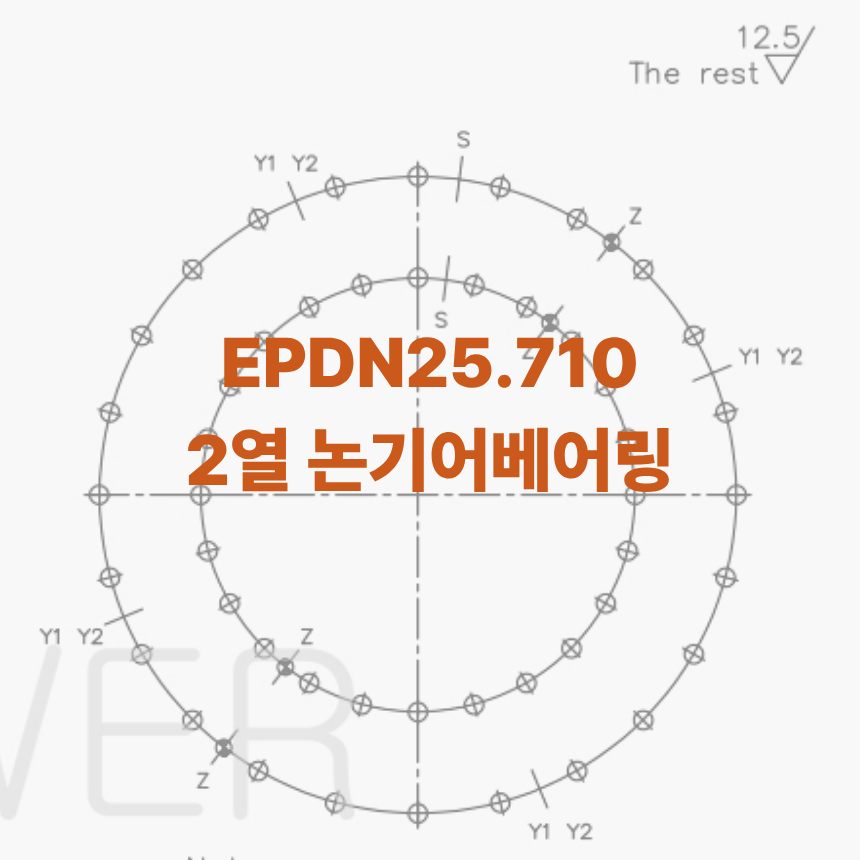

이파워 스윙베어링 슬루잉 베어링 EPDN 25.710 도면







1. 도면 해설 (구조



본 모델은 2열 볼(Double Row Ball) 구조의 논기어(Non-Gear) 스윙베어링입니다.

외치·내치 기어가 전혀 없는 구조로, 회전 정밀도와 저소음, 장기 내구성을 중시한 설계입니다.

• 2열 볼 구조: 축하중 + 방사하중 + 틸팅 모멘트 동시 지지
• 논기어 타입: 기어 마찰·백래시·치형 소음 없음
• 내·외륜 분리 체결 구조: 설치 유연성 및 정비성 우수











2. 제품 기본 사양



• 모델명: EPDN 25.710
• 외경 (D): 826 mm
• 내경 (d): 594 mm
• 높이 (H): 106 mm
• 구조: 2열 볼 / 논기어(Non-Gear)
• 재질 (Material): 50Mn











3. 체결 및 윤활 구조



🔹 장착홀 (Mounting Hole)

• 내륜: Ø18 × 24개
• 외륜: Ø18 × 24개

※ 내·외륜 각각 동일 패턴, 총 48개



🔹 리프팅홀 (Lifting Hole)

• 내륜: M16 × 2개
• 외륜: M16 × 2개
• 총 4개



🔹 윤활 구조 (Oil / Grease)

• 오일홀(Oil Hole): 2 × 4-M10×1
• 윤활 방식: Grease Nipple 적용
• 윤활 위치: Y1 / Y2 표기 위치 (도면 기준)

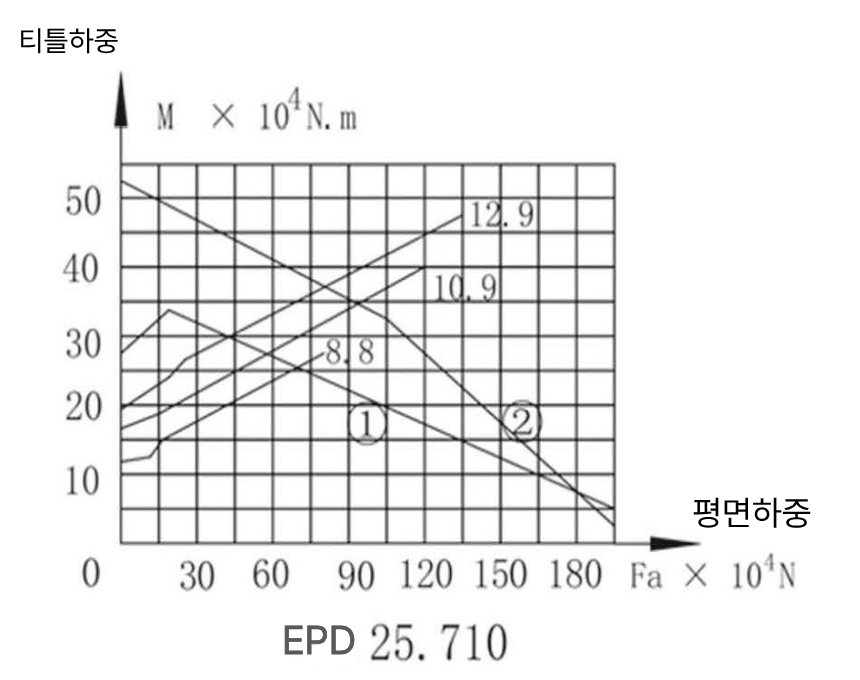

EPDN.25.710 하중-모먼트 그래프

4. 하중–모멘트 그래프 해설



▪ 좌표축 의미

• Fa (×10⁴ N) : 축방향 하중
• M (×10⁴ N·m) : 틸팅 모멘트



▪ 그래프 구성

• ① 정격하중 영역: 반복 사용 가능 영역
• ② 최대허용하중 영역: 순간 하중(피크 하중)
• 체결볼트 등급별 허용선
• 8.8 / 10.9 / 12.9



▪ 예시 해석

• Fa = 150 ×10⁴ N (1,500 kN) 조건 가정 시
• ① 내부 → 장기 반복 사용 가능
• ② 내부 → 순간 과부하에도 안전

최종 판단은 반드시 Fa–M 조합으로 수행

👉 그래프 내부 = 안전

👉 그래프 외부 = 과하중 위험

출처 입력













5. 클리어런스(유격) 사양



• 축방향 (Axial, Fl): 0.10 ~ 0.70 mm
• 방사방향 (Radial, Fr): 0.10 ~ 0.20 mm

→ 저속·정밀 회전 조건에 적합한 설정







6. 열처리 및 소재 특성



• 레이스웨이 열처리 깊이: ≥ 3.5 mm
• 레이스웨이 경도: HRC 55 ~ 62
• 내·외륜 기지 경도: HB 207 ~ 262

→ 국부 접촉 피로 + 장기 반복 하중 대응











7. 적용 분야 및 권장 사용 조건



• 태양광 트래커 회전부
• 정밀 회전 테이블 / 포지셔너
• 센터조인트·로터리 유닛
• 감속기 직결 회전 시스템

기어 구동이 필요 없는 구조에서 최적 성능 발휘













8. 결론 및 기술 요약



EPDN 25.710은

**“논기어 + 2열 볼 + 고정밀 회전”**을 핵심으로 한 스윙베어링입니다.

• 기어 소음·백래시 완전 제거
• 하중–모멘트 그래프 기준 명확한 안전 판단 가능
• 장착·윤활·리프팅 구조 현장 친화적 설계



👉 정밀 회전이 요구되는 중·대형 설비에 안정적으로 적용 가능한 표준 논기어 스윙베어링
