2열 볼 논기어타입 슬루잉베어링 EPDN 25.500 제품해설

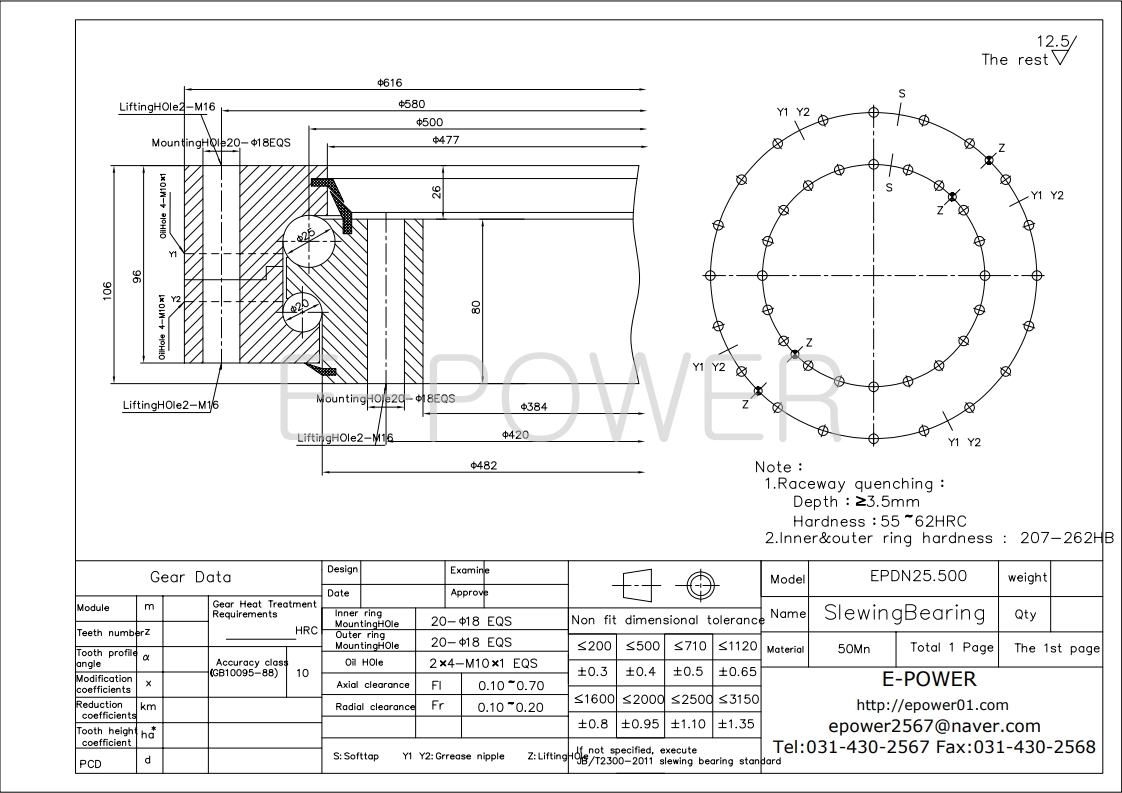

이파워 스윙베어링 슬루잉 베어링 EPDN 25.500 도면











1️⃣ 도면 해설 (구조·형식)



본 제품은 EPDN 25.500 논기어(Non-Gear) 타입 스윙베어링으로,

**2열 볼 구조(Double Row Ball Structure)**를 적용한 하중 지지 중심 설계입니다.

• 논기어 구조

→ 외치기어·내치기어 없음



• 2열 볼 배열

→ 단열 구조 대비

▸ 축하중 + 모멘트 하중 분산 능력 향상

▸ 틸팅 안정성 우수



• 회전은 가능하나 구동 토크 전달 목적 아님
• 외부 모터·감속기·마찰구동·턴테이블과 조합 전제

👉 하중 안정성과 구조 강성이 중요한 회전 구조물용 설계









2️⃣ 제품 기본 사양



• 모델명 : EPDN 25.500
• 시리즈 : EPDN (논기어)
• 구조 : 2열 볼 스윙베어링
• 기어 : 없음 (Non-Gear)
• 재질 : 50Mn



• 열처리
• 레이스웨이 고주파 열처리
• 경화 깊이 ≥ 3.5 mm
• 경도 55 ~ 62 HRC



• 내·외륜 기지 경도 : 207 ~ 262 HB









3️⃣ 기어 사양



본 모델은 논기어 타입이므로 기어 사양은 적용되지 않습니다.



• ❌ 모듈 개념 없음
• ❌ 잇수, 백래시 없음
• ❌ 피니언 불필요



👉 회전 구동은 베어링 외부 시스템에서 담당

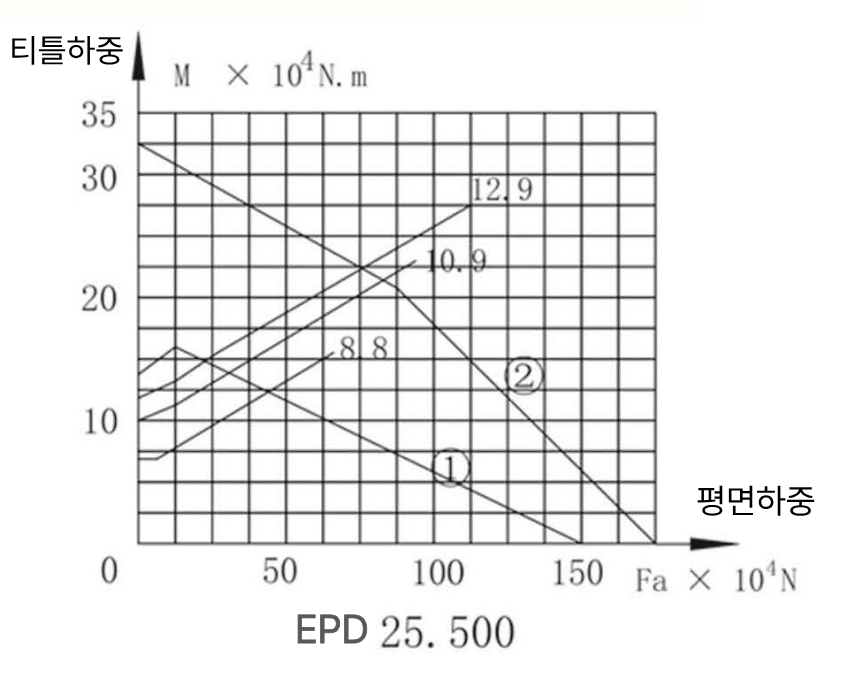

EPDN.25.500 하중-모먼트 그래프









4️⃣ 하중–모멘트 그래프 해설



제공된 도면·도표 기준으로 하중 특성은 다음과 같이 해석됩니다.

• X축 : 평면하중 (Fa)
• Y축 : 틸팅 모멘트 (M)



• 영역 구분
• ① 정격 하중 영역 (장기 반복 사용)
• ② 최대 허용 영역 (단기·비상 하중)



📌 2열 볼 구조 특성상

• 동일 외경 대비 틸팅 모멘트 여유가 큼
• 하중 분포가 안정적이며 국부 응력 감소

👉 실사용 조건은 반드시 그래프 좌하단 안전 영역에 위치해야 함









5️⃣ 초보자용 설명



EPDN 25.500은

**“기어 없이 무거운 구조물을 안정적으로 지지하면서 회전만 허용하는 베어링”**입니다.



• 기어가 없어 조용하고 부드러움
• 구조가 단순해 고장 요소가 적음
• 2열 볼 구조로 흔들림에 강함
• 모터·감속기는 외부에서 별도 구성









6️⃣ 기술자용 핵심 포인트



• 2열 볼 구조

→ 단열 대비 모멘트 저항 성능 우수



• 동축도(Coaxiality) : ≤ 0.05 mm 권장
• 설치면 강성 : ≥ 250 MPa
• 체결 볼트 예압 균등 분배 필수



• 논기어 구조 →

▸ 구동 백래시 문제 없음

▸ 대신 설치 정밀도·면정도가 수명에 직접 영향











7️⃣ 리프팅홀·체결 구조 (확정 사항)



🔧 리프팅홀

• 내륜 : M16 × 2개
• 외륜 : M16 × 2개



• 총 4개

→ 분해·조립·현장 설치 시 하중 균형 확보에 유리



🔩 장착 구조

• 내륜·외륜 체결홀 EQS 분할
• 대각선 순차 체결 방식 권장









8️⃣ 결론 및 활용 문구



EPDN 25.500 논기어 스윙베어링은

✔ 2열 볼 구조 기반의 고안정 하중 지지

✔ 기어가 필요 없는 회전 구조

✔ 정숙성·내구성·설계 자유도를 동시에 만족하는 모델입니다.







“구동은 외부에서, 하중과 안정성은 베어링이 책임진다.”















도면 다운로드



D616 d384 H106 EPDN25.500.dwg

0.06MB

D616 d384 H106 EPDN 25.500.pdf

0.09MB











*현재 도면은 기본사양이지만 "소비자가 원하는대로" 만들어 드립니다.
