2열 볼 논기어타입 슬루잉베어링 EPDN 25.560 제품해설

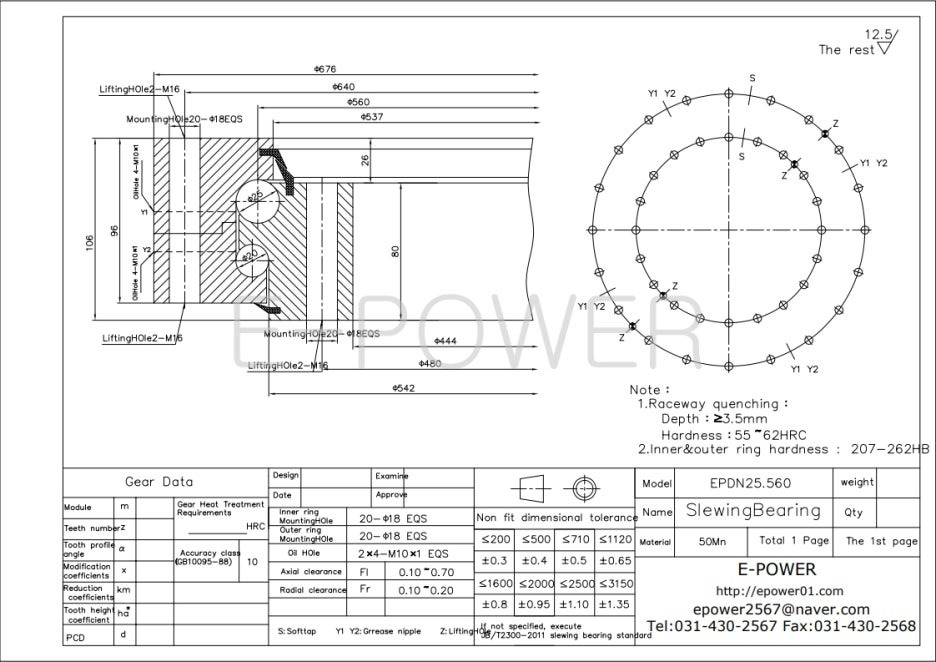

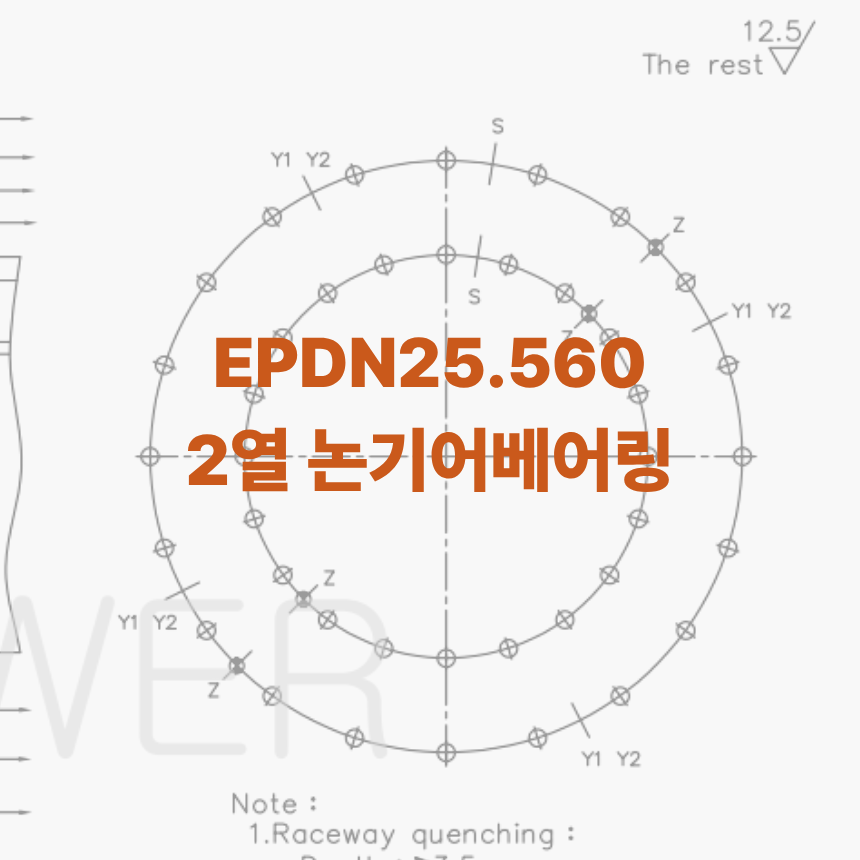

이파워 스윙베어링 슬루잉 베어링 EPDN 25.560 도면







1. 도면 해설 (구조 및 형식)



EPDN 25.560 모델은 2열 볼(Double Row Ball) 구조의 논기어(Non-Gear) 스윙베어링입니다.

구동 기어가 없는 구조로, 외부 구동장치(체인·마찰구동·외부 기어 등) 와 조합하여 사용하는 회전 지지용 베어링입니다.

• 기어 없음 → 백래시·기어 마모 이슈 최소화
• 2열 볼 구조 → 축하중 + 틸팅 모멘트 동시 대응
• 회전 정밀도보다 하중 안정성 중심 설계









2. 제품 기본 사양



• 제품명: EPDN 25.560
• 형식: 논기어(Non-Gear) 스윙베어링
• 볼 구조: 2열 볼 타입
• 재질: 50Mn



• 열처리
• 레이스웨이 고주파 경화
• 경화 깊이 ≥ 3.5 mm
• 경도 55~62 HRC



• 내·외륜 경도: 207~262 HB



📐 치수 표기 (파일명 기준)

• 외경 (D) : 676 mm
• 내경 (d) : 444 mm
• 높이 (H) : 106 mm









3. 체결 및 구조적 특징



🔩 체결 구조

• 내륜 체결홀 + 외륜 체결홀 분리 구조
• 체결홀은 균등 분포(EQS) 설계로 하중 분산 우수



🏗 리프팅 홀

• 내륜 2개 + 외륜 2개
• 총 4개 리프팅 홀 적용
• 설치 및 정비 시 작업 안정성 확보



🛢 윤활 구조

• 그리스 니플(Y1 / Y2) 분산 배치
• 레이스웨이 윤활 효율 향상

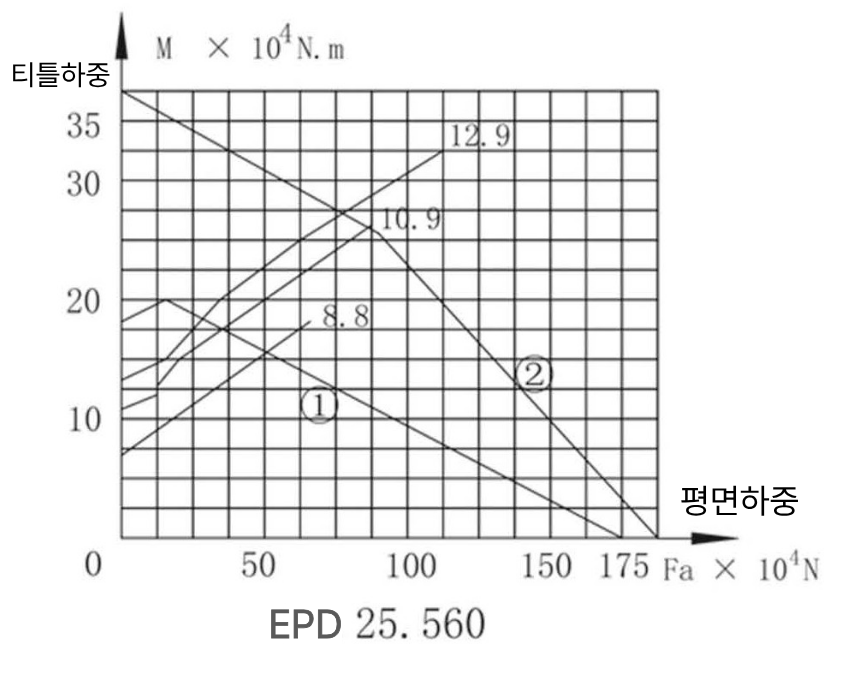

EPDN.25.560 하중-모먼트 그래프

4. 하중–모멘트 그래프 해설



▣ 좌표축 의미

• Fa (×10⁴ N) : 축방향 하중
• M (×10⁴ N·m) : 틸팅 모멘트





▣ 그래프 구성 요소

• ① 정격하중 영역
• → 장기 반복 사용 가능 영역
• ② 최대허용하중 영역
• → 순간 하중 허용 범위
• 체결 볼트 등급별 허용선
• 8.8 / 10.9 / 12.9





▣ 예시 해석

• Fa = 210 ×10⁴ N (2,100 kN) 가정 시
• ① 내부 → 장기 반복 사용 가능
• ② 내부 → 순간 과부하 안전
• 단, 틸팅 모멘트(M) 와 반드시 조합 검토 필요

👉 그래프 내부 = 안전 영역

👉 그래프 외부 = 과하중 위험









5. 초보자용 핵심 설명



• 스윙베어링은 “무게 + 기울어짐”을 동시에 버티는 부품
• 단순히 하중(톤수)만 보지 말고
• 하중 위치(반경) → 모멘트 발생을 반드시 고려해야 함
• 논기어 타입은

→ 회전 전달이 목적이 아니라, 안정적인 회전 지지가 목적









6. 기술자 관점 핵심 포인트



• 2열 볼 구조 → 단열 대비 틸팅 모멘트 내력 우수
• 기어가 없어 충격·소음·기어 파손 리스크 감소
• 체결 볼트 등급(8.8 / 10.9 / 12.9)에 따라
• 허용 하중선이 달라짐



• 실제 적용 시:
• 동축도 ≤ 0.05 mm
• 면 강성 ≥ 250 MPa 권장









7. 주요 적용 분야



• 회전 테이블
• 산업용 턴테이블
• 자동화 설비 회전부
• 크레인 하부 회전 지지
• 태양광 구조물 회전 베이스
• 대형 지그 및 포지셔너









8. 결론 및 활용 문구



EPDN 25.560 논기어 스윙베어링은

회전 전달보다 안정적인 하중 지지가 중요한 장비에 최적화된 모델입니다.

• ✔ 기어 마모 걱정 없음
• ✔ 2열 볼 구조로 하중 여유 확보
• ✔ 장기 사용 환경에서 신뢰성 우수

👉 외부 구동 방식과 결합되는 회전 구조라면 매우 안정적인 선택
