1열 볼 논기어타입 스윙베어링 EPN 40.1000 제품해설

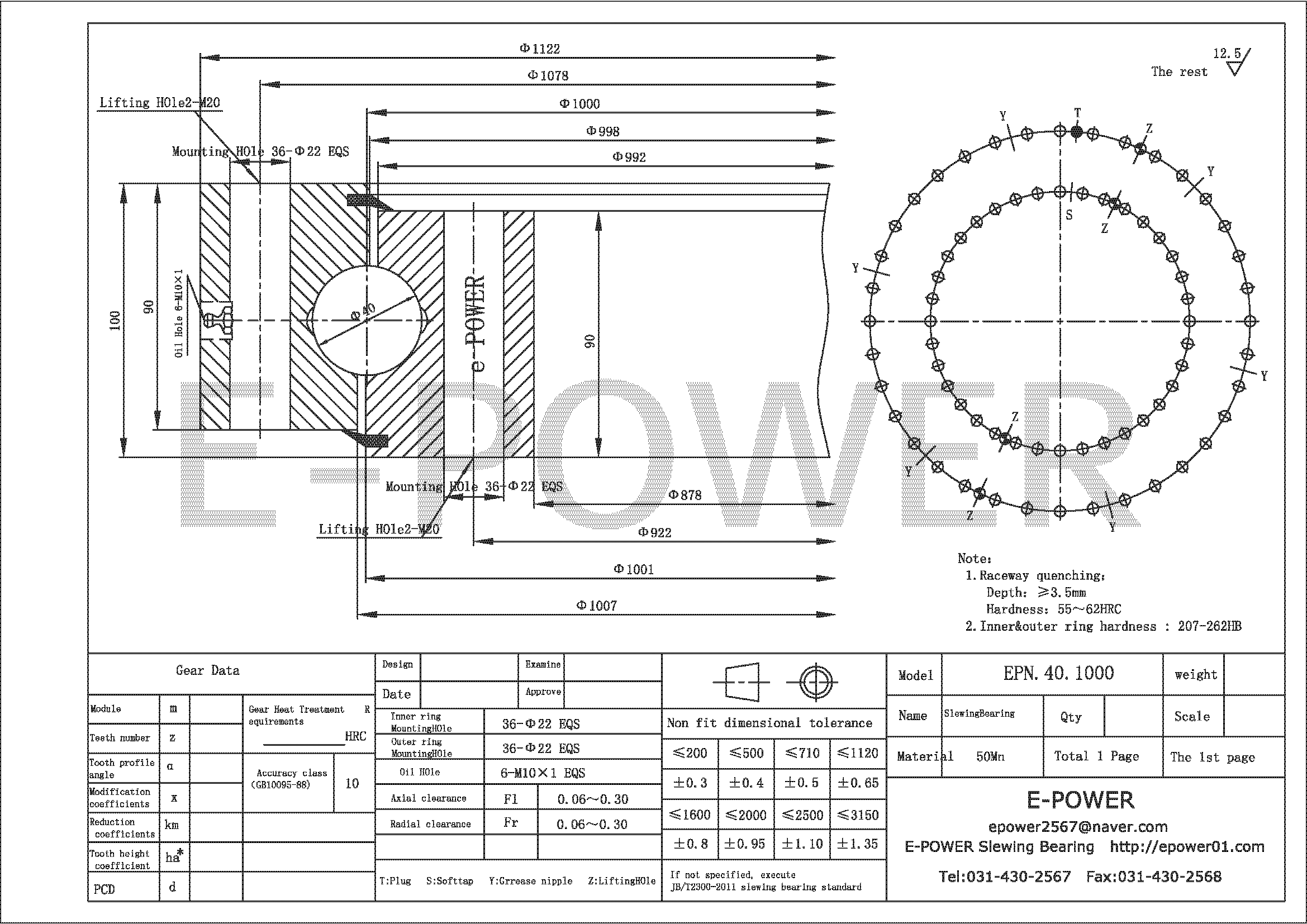

이파워 E-POWER 선회베어링 슬루잉베어링 EPN.40.1000 도면



📘 E-POWER 스윙베어링 EPN 40.1000 기술 자료

🔹 제품 기본 사양

• 모델명: EPN 40.1000
• 타입: 1열 볼, 논기어(No Gear) 타입
• 치수
• 내경 (Di): 878 mm
• 외경 (Do): 1122 mm
• 높이 (H): 100 mm
• 재질: 50Mn, SCM440
• 레이스웨이 열처리 경도 : HRC 55~62, 깊이 ≥ 3.5 mm
• Inner & Outer ring 퀜칭 및 템퍼링 경도 : HB 207~262
• 치형부 열처리 및 크기에 따라 착색 혹은 도금 가능

👉 초대형 구조물, 해양 장비, 대형 크레인 등에 사용되는 고강도 스윙베어링입니다.

---

🔹 도면 해설

• 장착홀 (Mounting Hole): Φ22, 36개 (내·외륜 동일, 균등 배치)
• 리프팅 홀 (Lifting Hole): M16, 2개 → 설치 및 운반 편의성 제공
• 윤활 구조: 그리스 니플(T) 표시 → 정기적 주입으로 수명 연장
• 허용 축방향 클리어런스 (Axial Clearance, Fa): 0.06 ~ 0.30 mm
• 허용 반경방향 클리어런스 (Radial Clearance, Fr): 0.06 ~ 0.30 mm

---

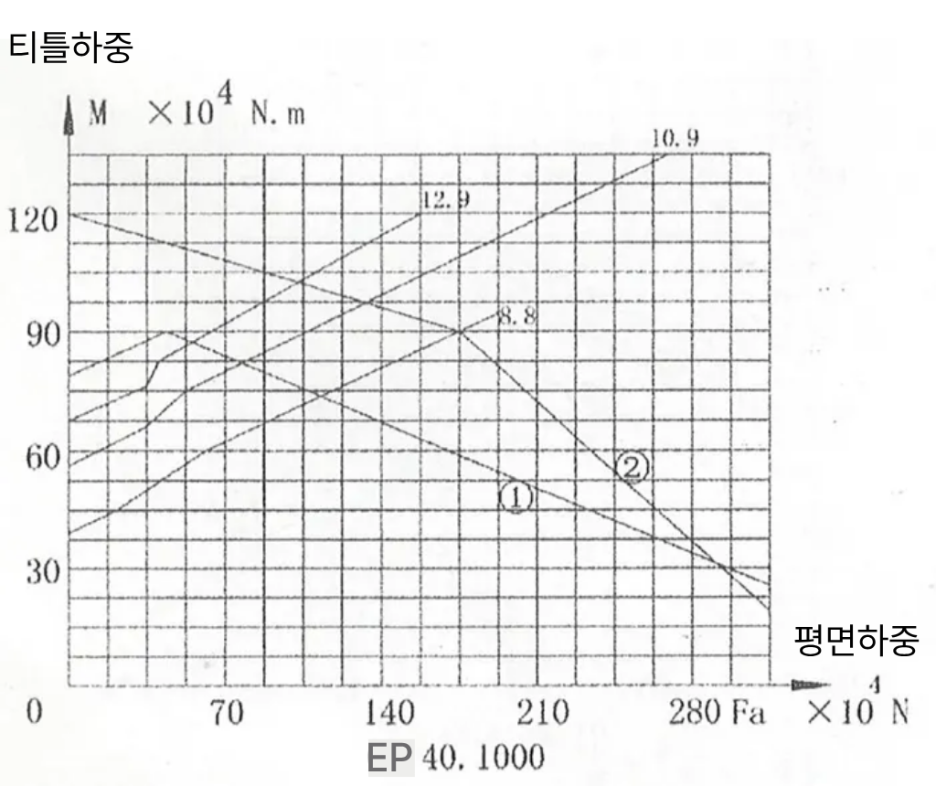

EPN 40.1000 하중-모먼트 그래프



🔹 하중-모멘트 그래프 해설

1️⃣ 좌표축

• 가로축 (Fa, ×10⁴ N) → 축방향 하중 (Axial Load)
• 세로축 (M, ×10⁴ N·m) → 틸팅 모멘트 (Tilting Moment)

2️⃣ 그래프 선 의미

• ① 정격하중 곡선: 장기간 반복 사용 가능한 안전 영역 (동적 기준)
• ② 최대 허용하중 곡선: 순간적으로 견딜 수 있는 한계 (정적 기준)
• 볼트 강도 곡선 (8.8 / 10.9 / 12.9): 체결 볼트 등급에 따른 허용치
• (12.9 등급일수록 높은 하중과 모멘트 견딤)

3️⃣ 그래프 읽는 방법 (예시)

• Fa = 200 ×10⁴ N (약 2,000kN, 200톤) 상황에서:
• 정격하중 곡선(①) 안쪽 → 장기간 사용 가능
• 최대허용하중 곡선(②) 안쪽 → 순간 하중 가능, 반복 사용은 위험
• 틸트 모멘트(M) 값과 조합해 실제 적용 가능 여부 판단 필요

👉 그래프 안쪽 = 안전 / 그래프 바깥 = 과부하 위험

---

🔹 초보자용 쉬운 설명

👉 EPN 40.1000은 **“거대한 구조물을 안정적으로 지탱하면서 회전을 가능하게 하는 초대형 관절”**입니다.

• 가로축 = “얼마나 눌러도 되는지”
• 세로축 = “얼마나 기울어져도 되는지”
• 선 안쪽 = 안전, 선 바깥 = 위험

---

🔹 기술자용 핵심 포인트

• 정격하중 곡선 기준 설계 → 수명 보장
• 안전계수 1.25~1.5 이상 적용 필수
• 체결 볼트 강도(8.8, 10.9, 12.9) 고려해 설계
• 축방향 하중과 틸트 모멘트를 동시에 검토해야 실제 사용 가능

---

🔹 주요 활용 분야

• 초대형 크레인, 해양 구조물
• 대형 굴삭기, 건설 중장비
• 태양광 트래커(초대형 모듈)
• 중량 산업 자동화 설비 및 특수 로봇







도면 다운로드









*현재 도면은 기본사양이지만 "소비자가 원하는대로" 만들어 드립니다.

*스윙베어링에 대한 더 많은 정보는 홈페이지를 방문해 주세요!
