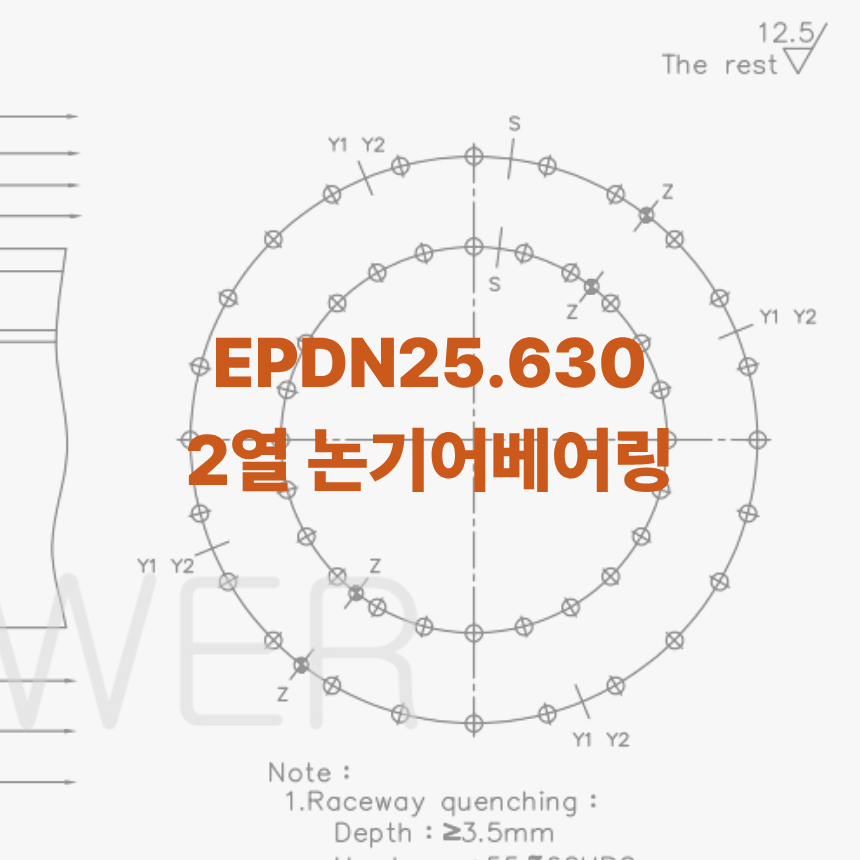

2열 볼 논기어타입 슬루잉베어링 EPDN 25.630 제품해설

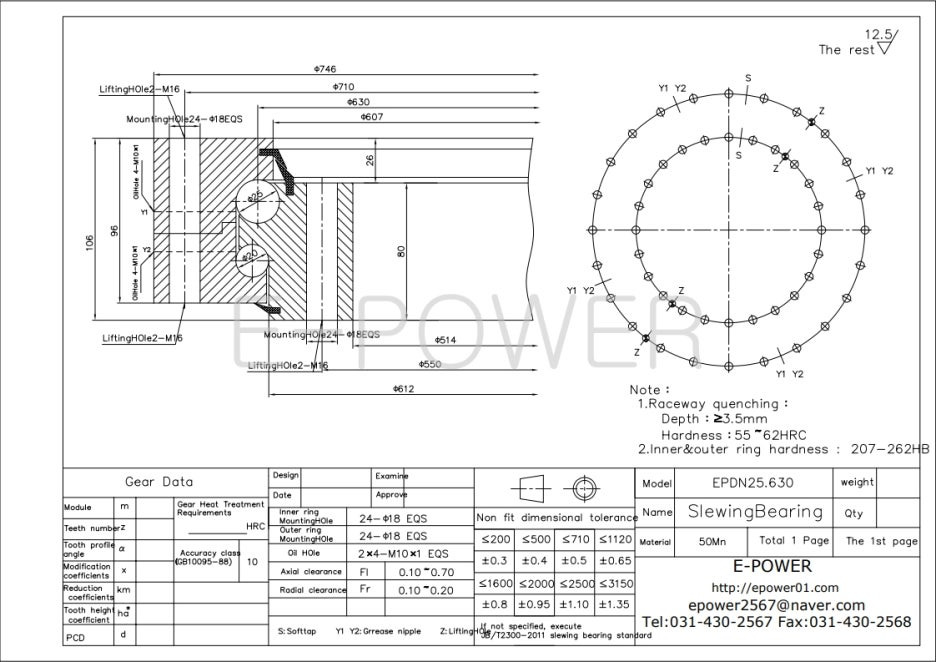

이파워 스윙베어링 슬루잉 베어링 EPDN 25.630 도면









1️⃣ 도면 해설 (구조 개요)



EPDN 25.630은 2열 볼(Double Row Ball) 구조의 논기어(Non-Gear) 스윙베어링입니다.

외부·내부 기어가 전혀 없는 구조로, 회전 지지 기능에 특화되어 있으며 축하중 + 틸팅모멘트 조합 하중을 안정적으로 지지하도록 설계되었습니다.

• 2열 볼 구조 → 모멘트 분산 능력 우수
• 논기어 타입 → 기어 마찰·소음·백래시 없음
• 회전 정밀도와 내구성 중심 설계









2️⃣ 제품 기본 사양



항목	내용
모델명	EPDN 25.630
외경 (D)	746 mm
내경 (d)	514 mm
높이 (H)	106 mm
구조	2열 볼, 논기어(Non-Gear)
재질	50Mn









3️⃣ 장착홀 · 리프팅홀 · 윤활 구조



🔹 장착홀 (Mounting Hole)

• 내륜: Φ18 × 24개 (24-Φ18 EQS)
• 외륜: Φ18 × 24개 (24-Φ18 EQS)



🔹 리프팅홀 (Lifting Hole)

• M16 × 2 (내륜)
• M16 × 2 (외륜)

→ 총 4개



🔹 윤활 구조 (Oil Hole)

• Oil Hole: 2 × 4-M10×1 EQS
• (총 8개, 분산 윤활 구조)









4️⃣ 하중–모멘트 그래프 해설 (필수 포함 항목)



▪ 좌표축 의미

• Fa (×10⁴ N) : 축방향 하중
• M (×10⁴ N·m) : 틸팅 모멘트



▪ 그래프 구성

• ① 정격하중 영역: 장기 반복 사용 가능 영역
• ② 최대허용하중 영역: 순간 과부하 허용 영역
• 체결볼트 등급별 허용선: 8.8 / 10.9 / 12.9



▪ 예시 해석

• 예) Fa = 150 ×10⁴ N (1,500 kN) 가정 시
• ① 내부 → 장기 반복 사용 가능
• ② 내부 → 순간 과부하 안전

※ 틸팅 모멘트(M)와의 조합 조건을 반드시 함께 검토해야 함



👉 그래프 내부 = 안전 영역

👉 그래프 외부 = 과하중 위험









5️⃣ 클리어런스 공차

구분	범위
축방향 (Axial, Fl)	0.10 ~ 0.70 mm
방사방향 (Radial, Fr)	0.10 ~ 0.20 mm

→ 정밀 회전과 현장 허용 조립성을 동시에 고려한 범위









6️⃣ 열처리 및 내구 사양



• 레이스웨이 열처리 깊이: ≥ 3.5 mm
• 레이스웨이 경도: HRC 55 ~ 62
• 내·외륜 기지 경도: HB 207 ~ 262

→ 반복 회전·고모멘트 조건에서 피로수명 확보









7️⃣ 구조적 특성 및 장점



• 논기어 구조(Non-Gear)

→ 기어 마찰, 소음, 백래시 완전 제거

• 외부 구동계(모터·샤프트·감속기) 직결 설계 용이
• 저소음·고정밀 회전 요구 장비에 최적



적합 분야

• 태양광 트래커 회전부
• 센터조인트 / 로터리 유닛
• 자동화·정밀 장비 회전 테이블
• 기어 사용이 불리한 저속 회전 시스템











8️⃣ 결론 및 기술 적용 포인트



EPDN 25.630은

✔ 2열 볼 구조의 안정성

✔ 논기어 구조의 정밀·저소음 특성

✔ 명확한 하중–모멘트 기준을 갖춘

회전 지지 전용 고신뢰 스윙베어링입니다.

기어가 필요 없는 시스템에서 가장 이상적인 구조 선택지입니다.

















도면 다운로드



D746 d514 H106 EPDN 25.630.pdf

0.09MB

D746 d514 H106 EPDN25.630.dwg

0.06MB







*현재 도면은 기본사양이지만 "소비자가 원하는대로" 만들어 드립니다.
