1열 볼 논기어타입 스윙베어링 EPN 30.900 제품해설











이파워 E-POWER 선회베어링 슬루잉베어링 EPN.30.900 도면

📘 E-POWER 스윙베어링 EPN 30.900 기술 자료

🔹 제품 기본 사양

• 모델명: EPN 30.900
• 타입: 1열 볼, 논기어(No Gear) 타입
• 치수
• 내경 (Di): 778 mm
• 외경 (Do): 1022 mm
• 높이 (H): 100 mm
• 재질: 50Mn, SCM440
• 레이스웨이 열처리 경도 : HRC 55~62, 깊이 ≥ 3.5 mm
• Inner & Outer ring 퀜칭 및 템퍼링 경도 : HB 207~262
• 치형부 열처리 및 크기에 따라 착색 혹은 도금 가능

👉 초대형 구조물과 중장비용으로 설계된 모델로, 축방향 하중 + 틸트 모멘트를 동시에 지지할 수 있는 고강도 제품입니다.

---

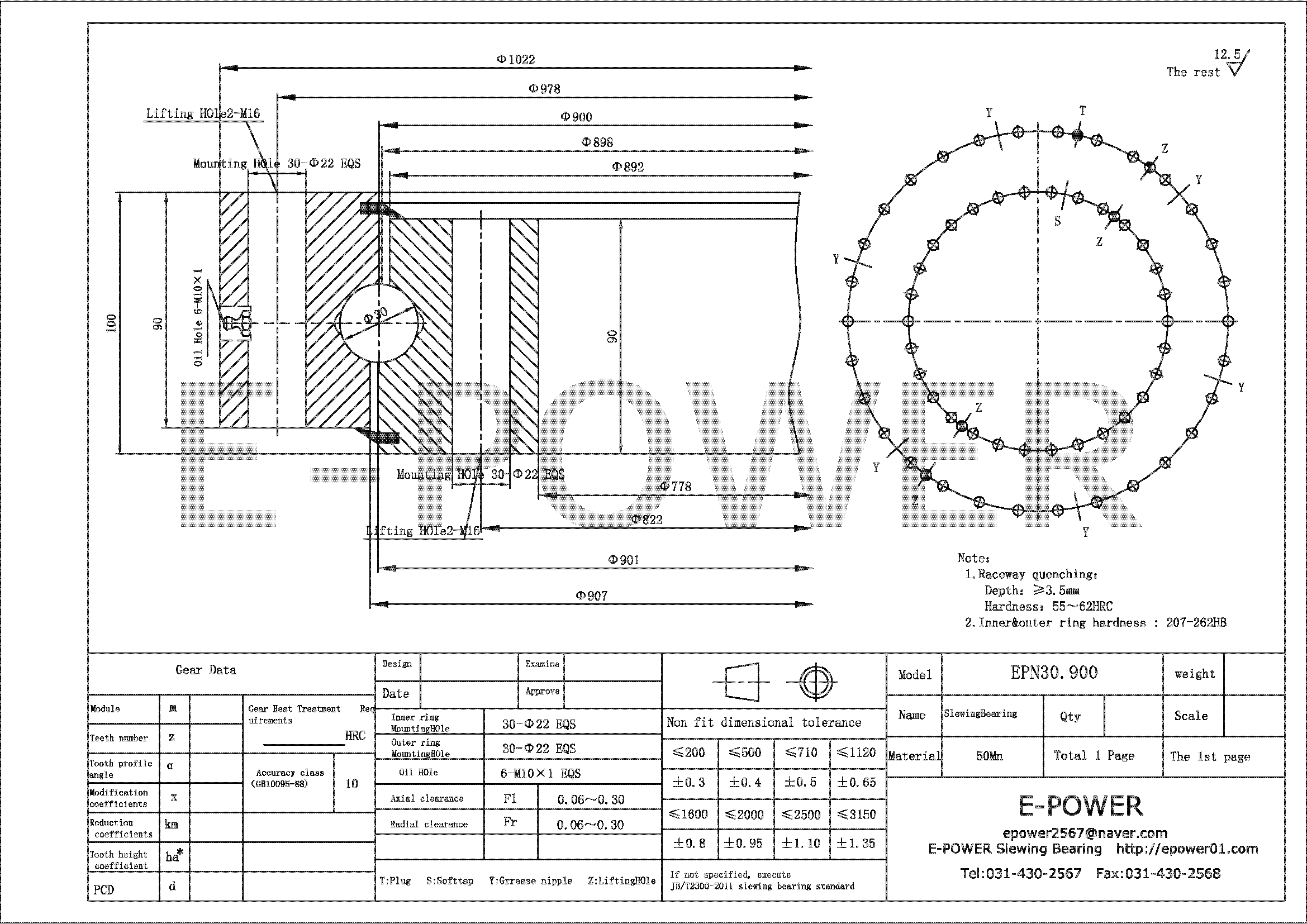

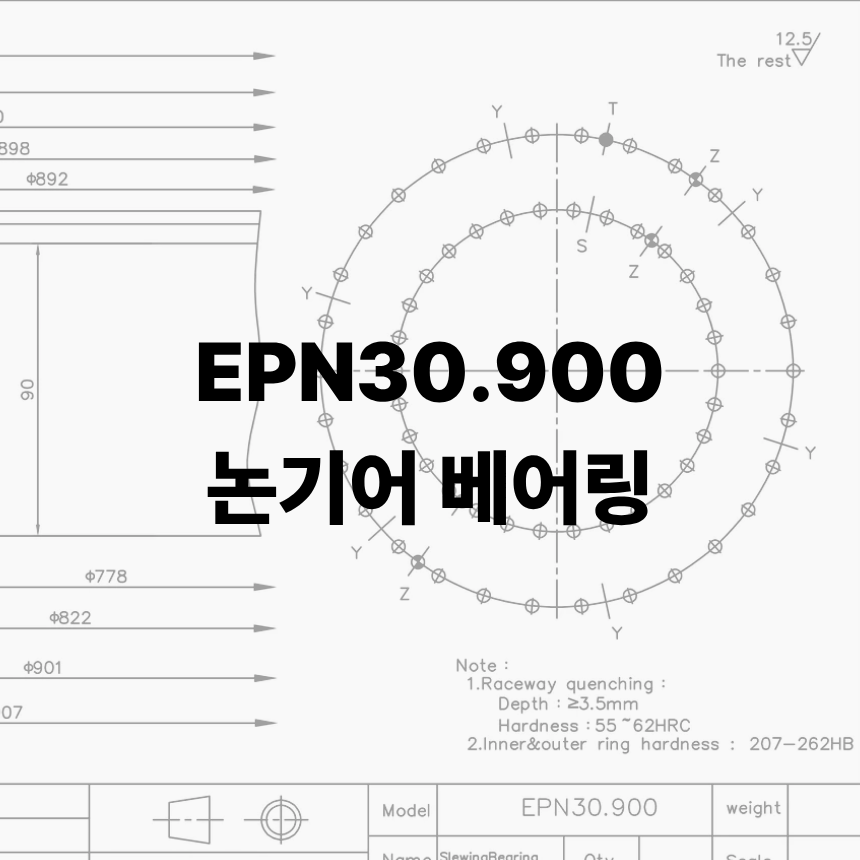

🔹 도면 해설

• 장착홀 (Mounting Hole): Φ22, 30개 (내·외륜 동일)
• 리프팅 홀 (Lifting Hole): M16, 2개 → 설치 및 운반 편리
• 윤활 구조: 그리스 니플(T) 표시 → 정기적인 유지보수로 장비 수명 연장
• 허용 축방향 클리어런스 (Axial Clearance, Fa): 0.06 ~ 0.30 mm
• 허용 반경방향 클리어런스 (Radial Clearance, Fr): 0.06 ~ 0.30 mm

---

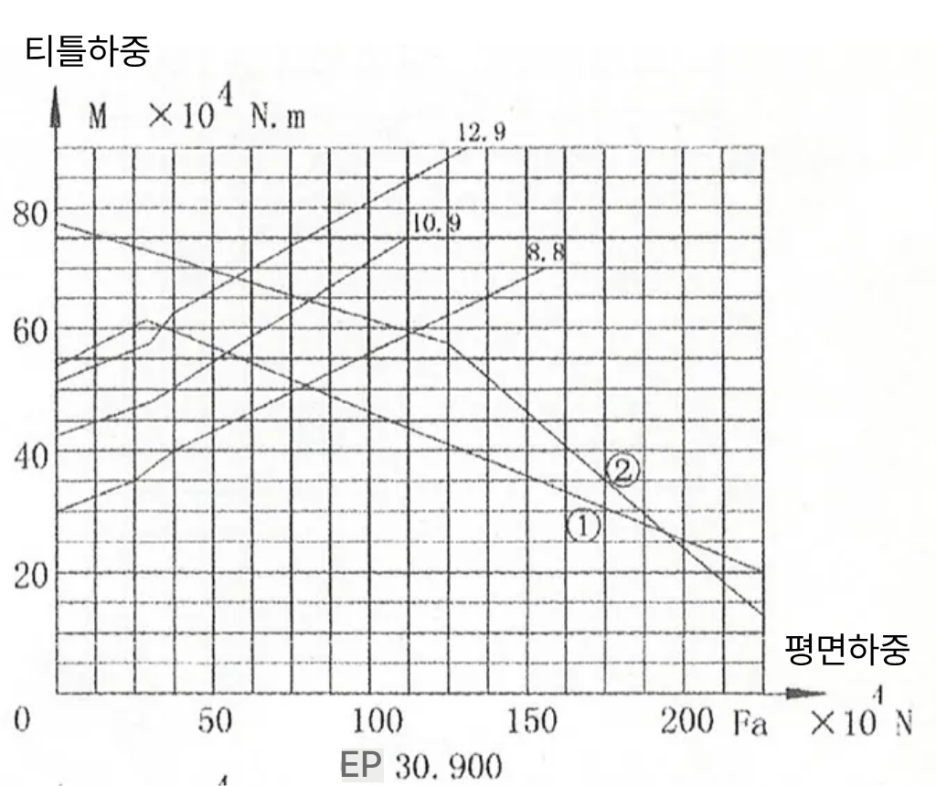

EPN 30.900 하중-모먼트 그래프



🔹 하중-모멘트 그래프 해설

1️⃣ 좌표축

• 가로축 (Fa, ×10⁴ N) → 축방향 하중 (평면하중, Axial Load)
• 세로축 (M, ×10⁴ N·m) → 틸팅 모멘트 (Tilting Moment, 기울어짐 하중)

2️⃣ 그래프 선 의미

• ① 정격하중 곡선 → 장기간 반복 사용 가능한 안전 영역 (동적 기준)
• ② 최대 허용하중 곡선 → 순간적으로 버틸 수 있는 한계 영역 (정적 기준)
• 볼트 강도 곡선 (8.8 / 10.9 / 12.9)
• → 체결 볼트 등급에 따른 허용 범위 (12.9등급일수록 더 높은 하중과 모멘트 허용)

3️⃣ 그래프 읽는 방법 (예시)

• Fa = 180 ×10⁴ N (약 1,800kN, 180톤) 상황에서:
• 정격하중 곡선(①) 안쪽 → 장기간 안정적 사용 가능
• 최대허용하중 곡선(②) 안쪽 → 순간 하중에서는 사용 가능하나 반복은 위험
• 틸트 모멘트(M)와 조합 검토 필수

👉 그래프 내부 = 안전 사용 가능 / 그래프 외부 = 과부하 위험

---

🔹 초보자용 쉬운 설명

👉 EPN 30.900은 **“거대한 구조물을 지탱하면서도 회전을 가능하게 하는 초대형 관절”**입니다.

• 가로축 = “얼마나 눌러도 되는가”
• 세로축 = “얼마나 기울어져도 되는가”
• 선 안쪽 → 안전, 선 바깥 → 위험

---

🔹 기술자용 핵심 포인트

• 설계 시 반드시 정격하중 곡선 기준으로 검토해야 수명 보장
• 안전계수 1.25~1.5 이상 적용 필수
• 체결 볼트 강도(8.8, 10.9, 12.9)에 따라 허용치 달라짐
• 축방향 하중 + 틸트 모멘트 동시 검토 필요

---

🔹 주요 활용 분야

• 초대형 크레인, 해양 구조물
• 대형 굴삭기, 건설 중장비
• 태양광 트래커, 산업 자동화 설비
• 특수 장비 및 중량 산업용 로봇









도면 다운로드

D1022 d778 H100 EPN 30.900.dwg

0.08MB

D1022 d778 H100 EPN 30.900.pdf

0.25MB



*현재 도면은 기본사양이지만 "소비자가 원하는대로" 만들어 드립니다.
