1열 볼 논기어타입 스윙베어링 EPN 30.800 제품해설

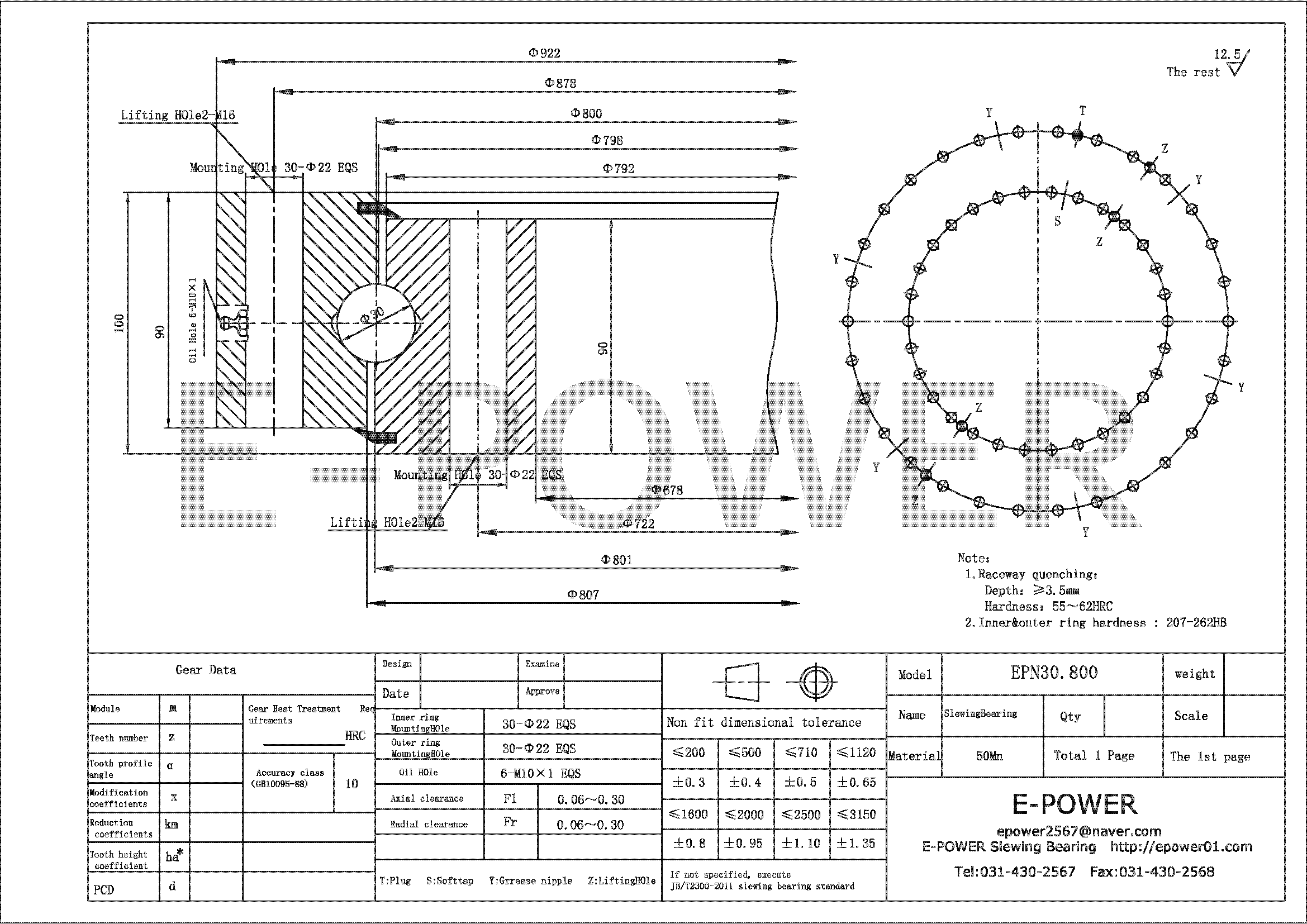

이파워 E-POWER 선회베어링 슬루잉베어링 EPN.30.800 도면







📘 E-POWER 스윙베어링 EPN 30.800 기술 자료

🔹 제품 기본 사양

• 모델명: EPN 30.800
• 타입: 1열 볼, 논기어(No Gear) 타입
• 치수
• 내경 (Di): 678 mm
• 외경 (Do): 922 mm
• 높이 (H): 100 mm
• 재질: 50Mn, SCM440
• 레이스웨이 열처리 경도 : HRC 55~62, 깊이 ≥ 3.5 mm
• Inner & Outer ring 퀜칭 및 템퍼링 경도 : HB 207~262
• 치형부 열처리 및 크기에 따라 착색 혹은 도금 가능

👉 대형 중장비와 특수 설비에 사용되며, 극대화된 축방향 하중 + 틸트 모멘트를 견디는 설계입니다.

---

🔹 도면 해설

• 장착홀 (Mounting Hole): Φ22, 30개 (내·외륜 동일)
• 리프팅 홀 (Lifting Hole): M16, 2개 → 운반 및 설치 용이
• 윤활 구조: 그리스 니플(T) 표시 → 유지보수 및 수명 연장 가능
• 허용 축방향 클리어런스 (Axial Clearance, Fa): 0.04 ~ 0.30 mm
• 허용 반경방향 클리어런스 (Radial Clearance, Fr): 0.04 ~ 0.30 mm
• 공차 기준: JB/T2300-2011 스윙베어링 표준 준수

---

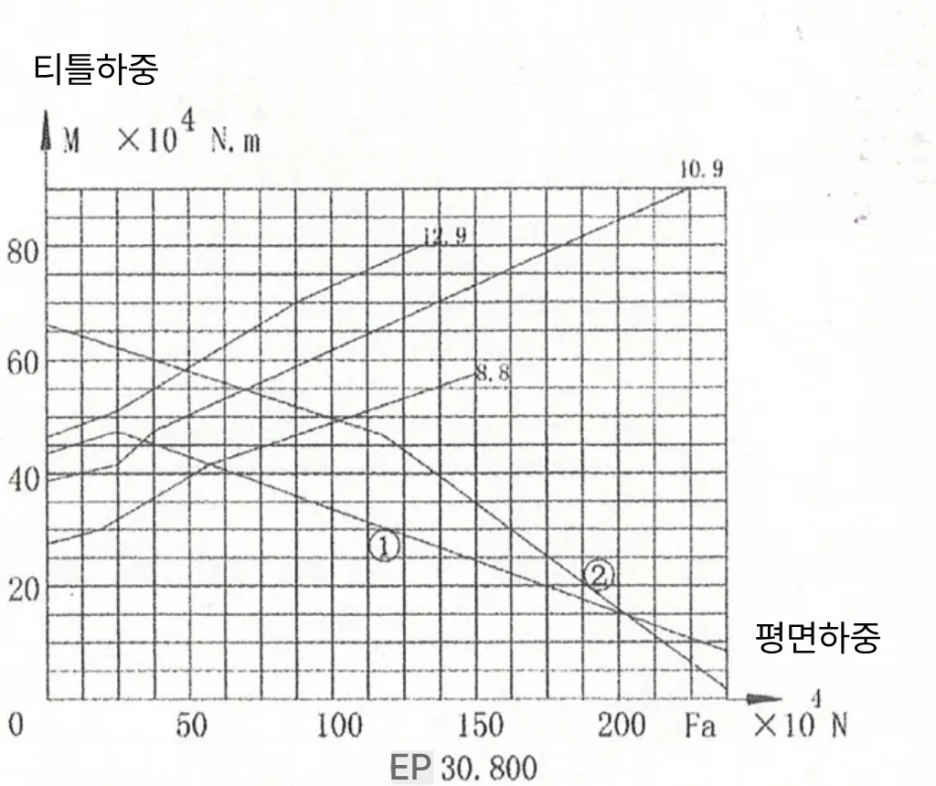

EPN.30.800 하중-모먼트 그래프

🔹 하중-모멘트 그래프 해설

1️⃣ 좌표축 의미

• 가로축 (Fa, ×10⁴ N) → 축방향 하중 (평면하중, Axial Load)
• 세로축 (M, ×10⁴ N·m) → 틸팅 모멘트 (Tilting Moment, 기울어짐 하중)

2️⃣ 그래프 선 의미

• ① 정격하중 곡선 → 장기간 반복 사용 가능한 안전 영역 (동적 기준)
• ② 최대 허용하중 곡선 → 순간적으로 버틸 수 있는 한계 (정적 기준)
• 볼트 강도 곡선 (8.8 / 10.9 / 12.9) → 체결 볼트 등급별 허용 하중 차이
• (12.9등급일수록 더 높은 하중과 모멘트 허용)

3️⃣ 그래프 읽는 방법 (예시)

• **Fa = 150 ×10⁴ N (약 1,500kN, 150톤)**일 경우:
• 정격하중 곡선(①) 안쪽 → 장기간 사용 가능
• 최대 허용하중 곡선(②) 안쪽 → 순간 하중 가능, 반복 시 위험
• 틸트 모멘트(M)와 함께 조합 검토 필요

👉 그래프 안쪽 = 안전 / 바깥쪽 = 과부하 위험

---

🔹 초보자용 설명

👉 EPN 30.800은 **“거대한 구조물을 회전시키는 초대형 관절”**입니다.

• 가로축 = “얼마나 눌러도 되는가”
• 세로축 = “얼마나 기울어져도 되는가”
• 선 안쪽 = 안전, 선 바깥 = 위험

---

🔹 기술자용 핵심 포인트

• 설계 시 정격하중 곡선 기준으로 검토해야 수명 보장
• 안전계수 1.25~1.5 이상 반영 권장
• 체결 볼트 강도(8.8 / 10.9 / 12.9) 고려 필수
• 축방향 하중 + 틸트 모멘트 동시 검토 필요

---

🔹 주요 활용 분야

• 초대형 크레인, 해상 장비
• 대형 굴삭기, 건설기계
• 중대형 자동화 설비
• 산업용 로봇 및 특수 장비













도면다운로드

D922 d678 H100 EPN 30.800.dwg

0.08MB

D922 d678 H100 EPN 30.800.pdf

0.25MB



*현재 도면은 기본사양이지만 "소비자가 원하는대로" 만들어 드립니다.
