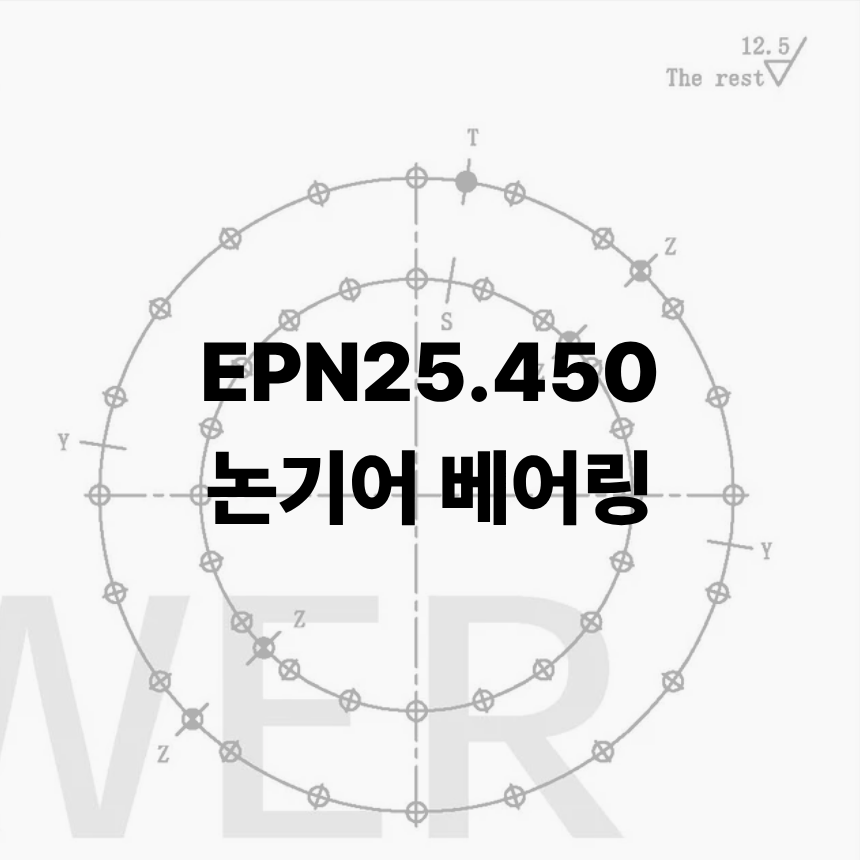

1열 볼 논기어타입 스윙베어링 EPN 25.450 제품해설

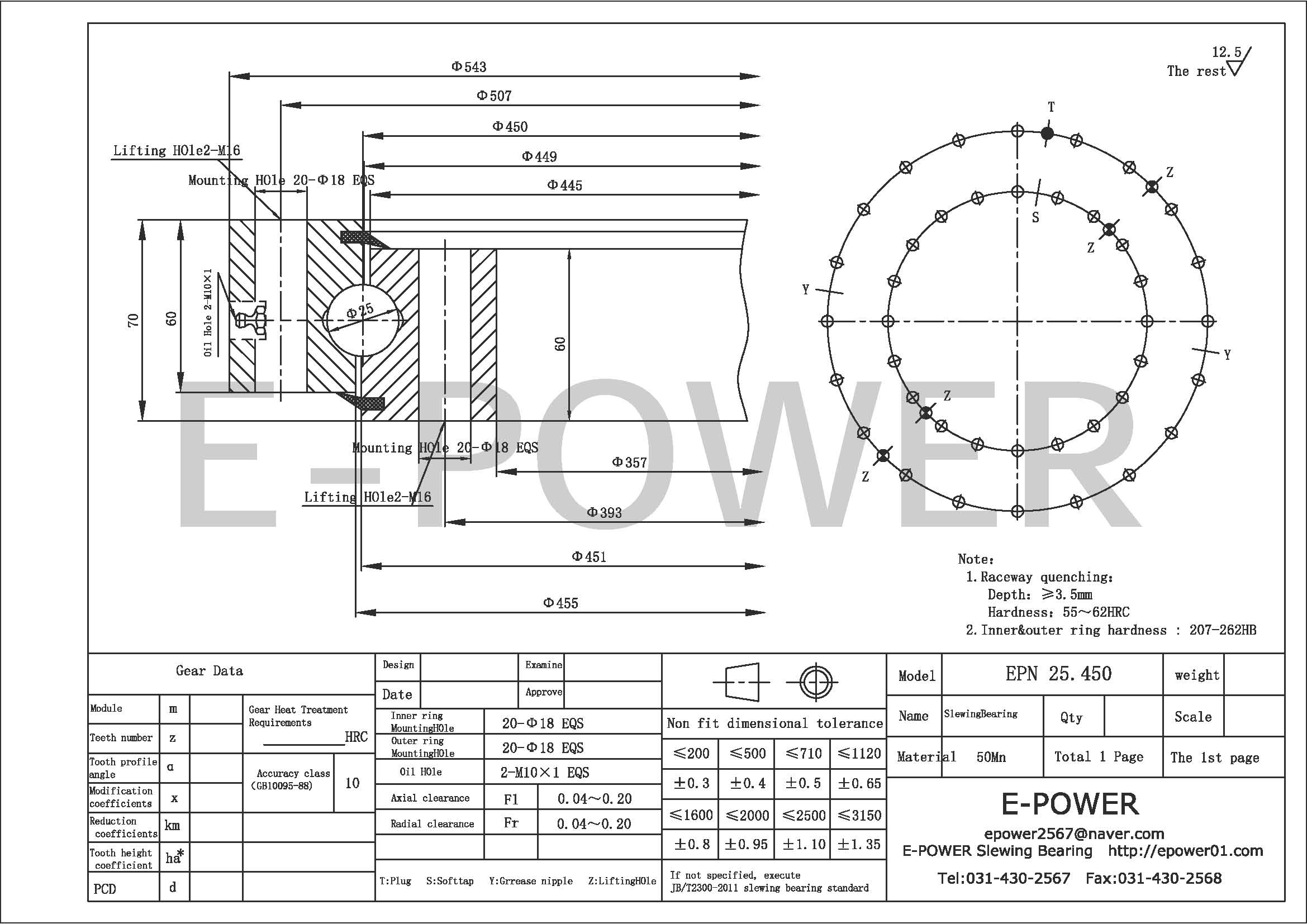

이파워 E-POWER 선회베어링 슬루잉베어링 EPN.25.450 도면



📘 E-POWER 스윙베어링 EPN 25.450 기술 자료

🔹 제품 기본 사양

• 모델명: EPN 25.450
• 타입: 논기어(No Gear) 타입 스윙베어링
• 치수
• 내경 (Di): 357 mm
• 외경 (Do): 543 mm
• 높이 (H): 70 mm
• 무게: 62 kg

👉 EPN 25.450은 고하중 구조물 및 중장비에 사용되는 대형 스윙베어링으로, **무거운 하중 + 틸트 모멘트(기울어짐)**를 동시에 지탱할 수 있도록 설계되었습니다.

---

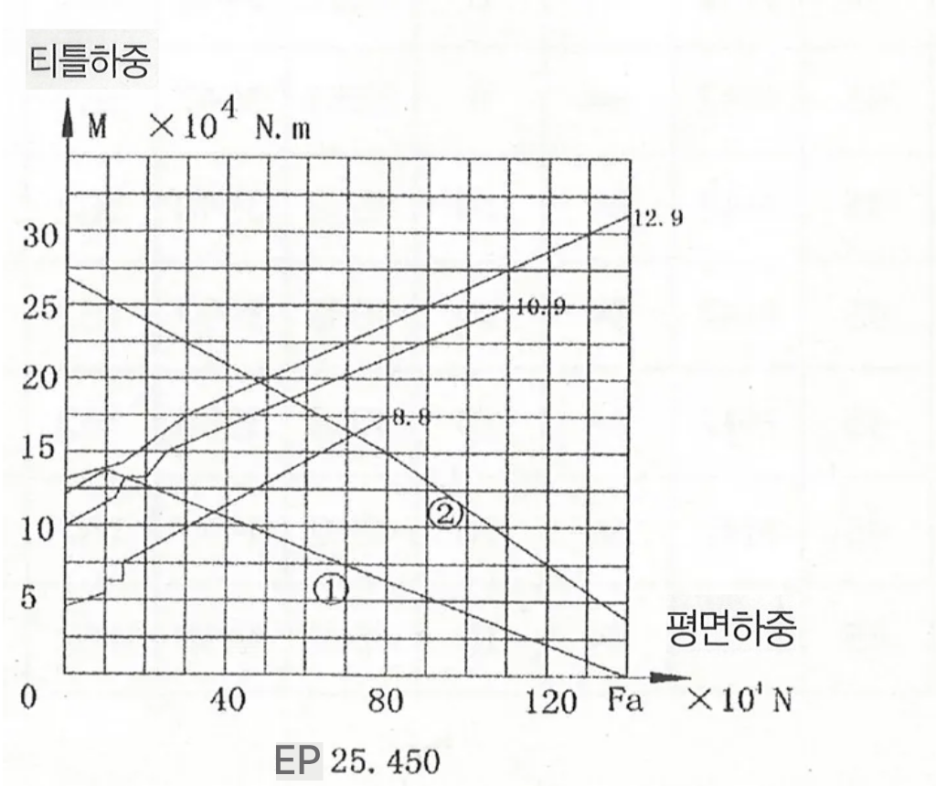

EPN. 25.450 하중-모먼트 그래프





🔹 하중-모멘트 그래프 해설

이 그래프는 **축방향 하중(Fa)**과 **틸팅 모멘트(M)**의 관계를 보여줍니다.

1️⃣ 좌표축 설명

• 가로축 (Fa, ×10⁴ N)
• → 축방향 하중(Axial Load, 평면하중)을 의미합니다.
• 예: 60 → 600,000 N (약 60톤)
• 세로축 (M, ×10⁴ N·m)
• → 틸팅 모멘트(Tilting Moment), 즉 기울어짐 하중을 의미합니다.
• 예: 20 → 200,000 N·m

---

2️⃣ 그래프 선의 의미

• ① 정격하중 곡선
• → 장시간 반복 하중을 안전하게 사용할 수 있는 영역 (동적 수명 기준).
• ② 최대 허용하중 곡선
• → 순간적으로 견딜 수 있는 한계 (정적 허용 범위).
• 볼트 강도 등급 (8.8 / 10.9 / 12.9)
• → 체결 볼트의 강도에 따라 실제 허용 가능한 하중이 달라짐.
• (12.9등급 → 가장 강력, 더 높은 하중과 모멘트 허용)

---

3️⃣ 그래프 읽는 방법 (예시)

• 예를 들어 **Fa = 80 ×10⁴ N (약 80톤)**이 걸린다면:
• 정격 곡선(①)보다 낮으면 장기간 사용 가능
• 순간적으로 ② 안쪽 영역이면 사용 가능하지만 반복 사용 시 위험
• 틸트 모멘트(M) 값도 함께 고려해야 안전 영역 판정 가능

즉, 그래프 안쪽 = 안전 사용 범위 / 그래프 바깥 = 과부하 위험

---

🔹 초보자용 설명

👉 쉽게 말해, 이 스윙베어링은 **“무거운 구조물을 버티면서 회전까지 가능한 초대형 관절”**입니다.

• 가로축 → “얼마나 눌러도 되는지”
• 세로축 → “얼마나 기울어져도 되는지”
• 안쪽 → 안전, 바깥쪽 → 위험

---

🔹 기술자용 핵심 포인트

• 설계 시 반드시 정격하중(①) 곡선 기준으로 검토해야 수명 확보 가능
• 체결 볼트 강도(8.8, 10.9, 12.9)에 따라 허용치가 달라짐
• 설계 시 안전계수(1.25~1.5 이상) 고려 필수
• 축방향 하중(Fa) + 틸트 모멘트(M) 조합으로 사용 가능 영역을 판단해야 함

---

🔹 주요 활용 분야

• 중대형 굴삭기, 크레인, 건설기계
• 대형 자동화 장치, 산업용 로봇, 해양 장비

---











도면 다운로드

D543 d357 H70 EPN 25.450.dwg

0.08MB

D543 d357 H70 EPN 25.450.pdf

0.26MB



*현재 도면은 기본사양이지만 "소비자가 원하는대로" 만들어 드립니다.
