1열 볼 논기어타입 스윙베어링 EPN 25.355 제품해설

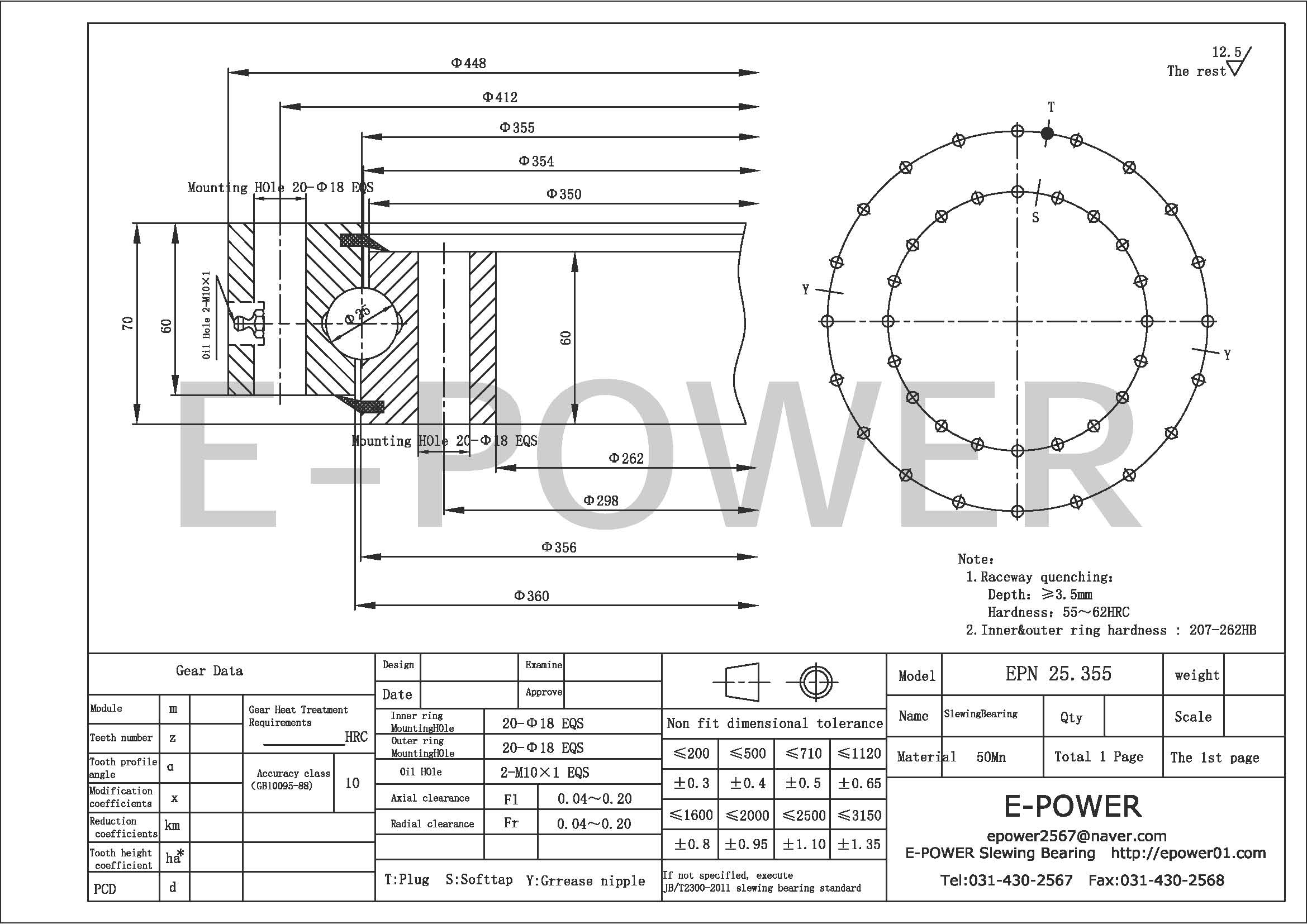

이파워 E-POWER 선회베어링 슬루잉베어링 EPN.25.355 도면





📘 E-POWER 스윙베어링 EPN 25.355 기술 자료

🔹 제품 기본 사양

• 모델명: EPN 25.355
• 타입: 논기어(No Gear) 타입 스윙베어링
• 치수
• 내경 (Di): 262 mm
• 외경 (Do): 448 mm
• 높이 (H): 70 mm
• 무게: 49 kg

👉 중장비(굴삭기, 크레인), 산업용 자동화 장치 등 고하중을 받는 구조물에서 사용됩니다.

---

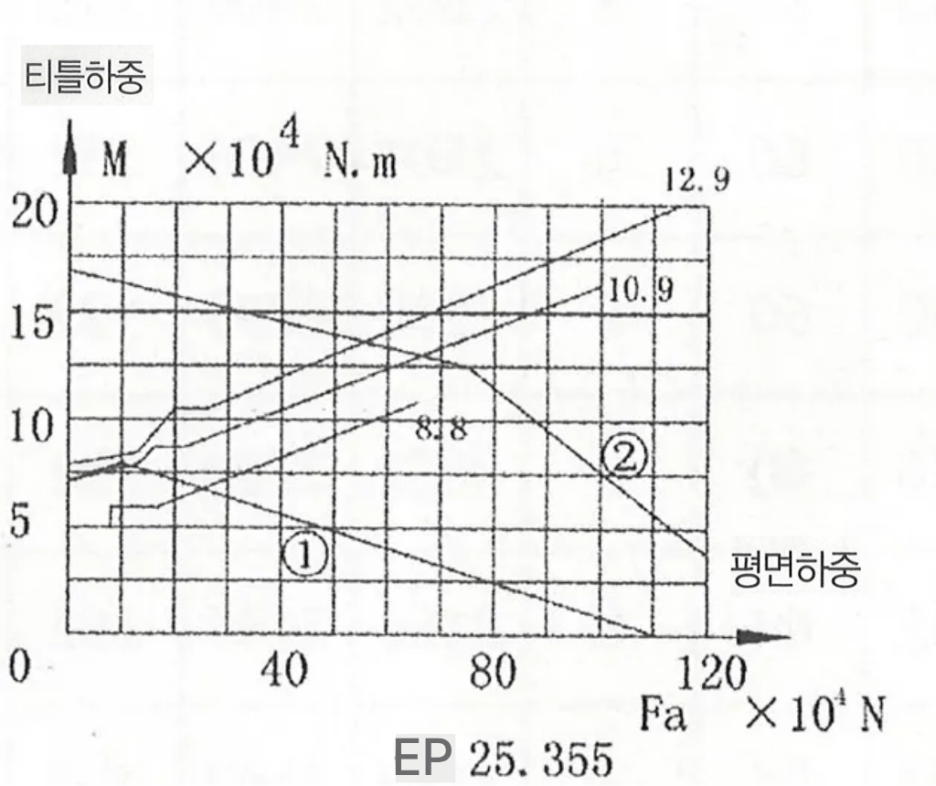

EPN.25.355 하중-모먼트 그래프







🔹 하중-모멘트 그래프 이해하기

아래 그래프는 EPN 25.355 스윙베어링이 견딜 수 있는 하중과 모멘트의 관계를 보여줍니다.

1️⃣ 좌표축 의미

• 가로축 (Fa, 평면하중, kN 단위)
• 베어링이 수직으로 받는 압축 하중(축방향 하중, Axial Load)을 의미합니다.
• (단위: ×10⁴ N → 예: 40 은 400,000 N = 40톤 정도에 해당)
• 세로축 (M, 틸트 모멘트, kN·m 단위)
• 베어링에 걸리는 기울어짐 하중(틸트 모멘트, Tilting Moment)을 의미합니다.
• (단위: ×10⁴ N·m → 예: 10 은 100,000 N·m)

---

2️⃣ 그래프 선의 의미

• ① 정격하중 곡선
• → 베어링이 장시간 사용할 수 있는 안전 영역 (동적하중 기준).
• ② 최대 허용하중 곡선
• → 순간적으로 견딜 수 있는 한계 영역 (정적하중 기준).
• 8.8 / 10.9 / 12.9
• → 체결 볼트 강도 등급에 따른 허용 하중 곡선.
• (숫자가 클수록 강도가 높아 더 큰 하중을 견딤)

---

3️⃣ 그래프 읽는 방법 (예시)

• 만약 **평면하중 80×10⁴ N (800kN, 약 80톤)**이 걸린다면:
• 정격하중 곡선(①)과 비교 → 안전 사용 가능 여부 판단
• 틸트하중(M)과의 조합 → 그래프 안쪽 영역이면 안전 사용 가능

즉, 그래프 안쪽 영역 = 안전 사용 범위,

그래프 밖 영역 = 과부하 위험 입니다.

---

🔹 초보자용 쉬운 설명

👉 이 베어링은 무거운 구조물을 돌리면서도 기울어짐을 버틸 수 있는 회전 관절입니다.

• 가로축은 “얼마나 무겁게 눌러도 되는지”
• 세로축은 “얼마나 기울어져도 되는지”
• 그래프 안쪽이면 OK, 바깥이면 위험!

---

🔹 기술자용 핵심 포인트

• 정격하중(①) 기준으로 설계해야 수명 보장
• 볼트 체결 등급(8.8, 10.9, 12.9)에 따라 실제 사용 가능 영역 달라짐
• 안전계수(1.25~1.5 이상) 고려하여 설계 필요

---

🔹 활용 분야

• 굴삭기, 크레인, AGV, 로봇 등 회전 부품
• 산업 자동화 장비, 중장비 어태치먼트















도면다운로드

D448 d262 H70 EPN 25.355.dwg

0.08MB

D448 d262 H70 EPN 25.355.pdf

0.25MB



*현재 도면은 기본사양이지만 "소비자가 원하는대로" 만들어 드립니다.

*스윙베어링에 대한 더 많은 정보는 홈페이지를 방문해 주세요!
