1열 볼 논기어타입 스윙베어링 EPN 30.500 제품해설

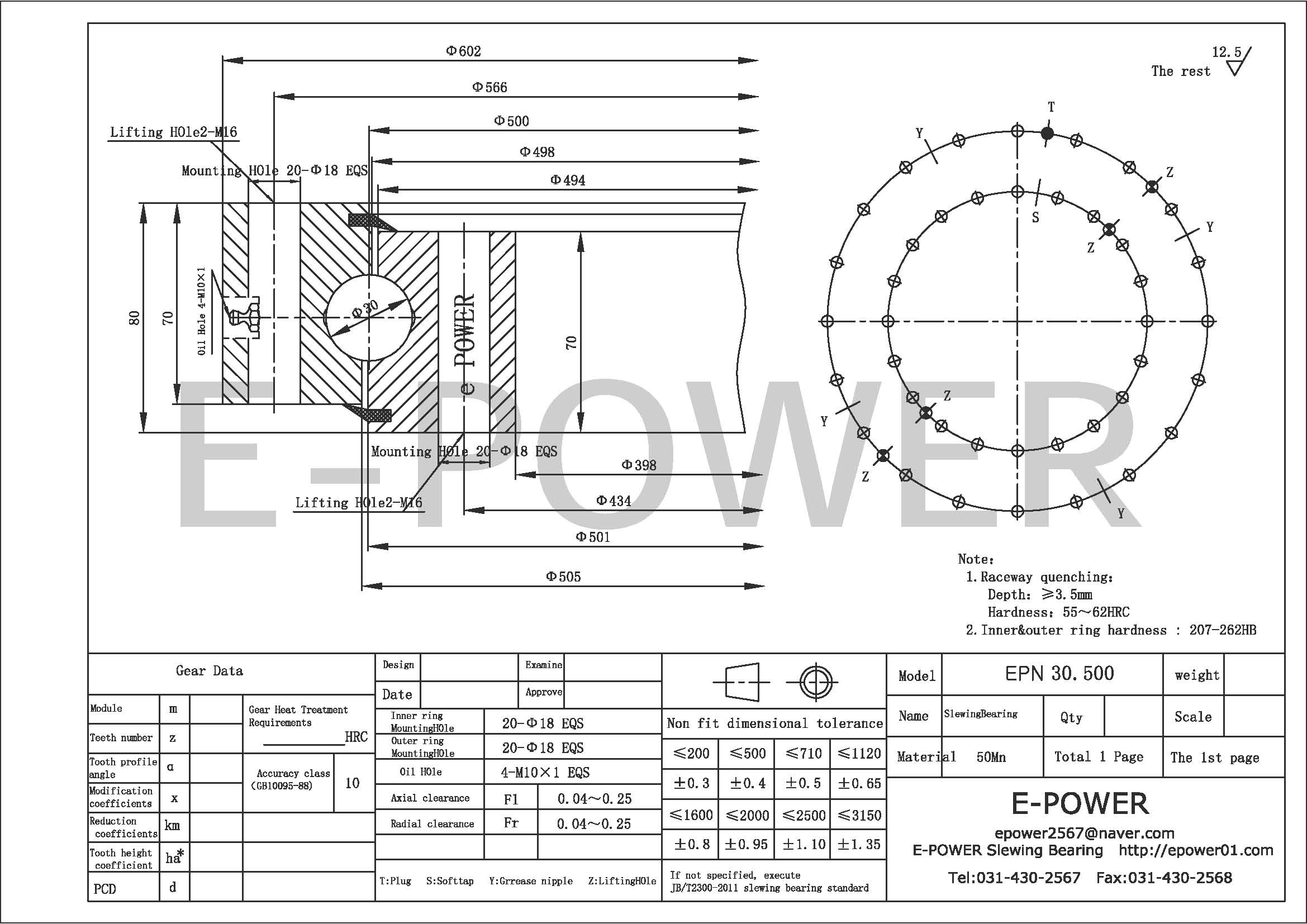

이파워 E-POWER 선회베어링 슬루잉베어링 EPN.30.500 도면



📘 E-POWER 스윙베어링 EPN 30.500 기술 자료

🔹 제품 기본 사양

• 모델명: EPN 30.500
• 타입: 1열 볼, 논기어(No Gear) 타입
• 치수
• 내경 (Di): 398 mm
• 외경 (Do): 602 mm
• 높이 (H): 80 mm
• 무게: 85 kg
• 재질: 50Mn, SCM440
• 레이스웨이 열처리 경도 : HRC 55~62, 깊이 ≥ 3.5 mm
• Inner & Outer ring 퀜칭 및 템퍼링 경도 : HB 207~262
• 치형부 열처리 및 크기에 따라 착색 혹은 도금 가능

👉 중대형 장비(굴삭기, 크레인, 자동화 설비 등)에 사용되는 고하중 베어링입니다.

---

🔹 도면 설명 (PDF 기준)

• 장착홀 (Mounting Hole): Φ20, 18개 (내·외륜 동일)
• 리프팅 홀 (Lifting Hole): M16, 2개
• 윤활 구조: 그리스 니플(T) 위치 표시 → 유지보수 용이
• 허용 축방향 클리어런스 (Axial Clearance, Fa): 0.04 ~ 0.50 mm
• 허용 반경방향 클리어런스 (Radial Clearance, Fr): 0.04 ~ 0.50 mm

---

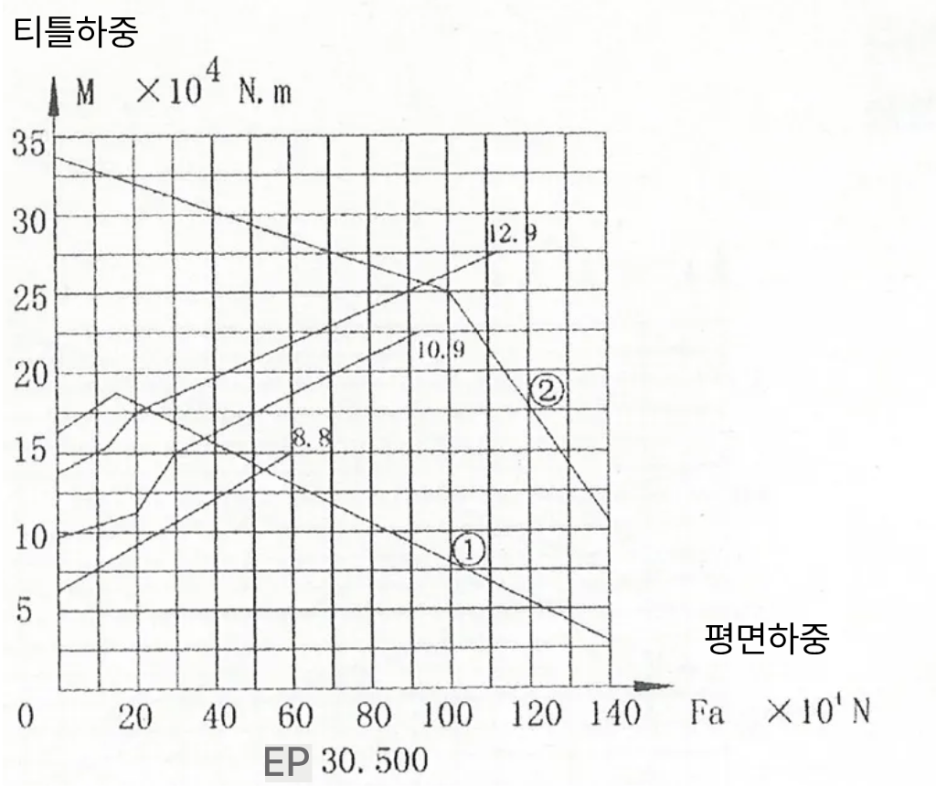

EPN.30.500 하중-모먼트 그래프

🔹 하중-모멘트 그래프 해설

1️⃣ 좌표축

• 가로축 (Fa, ×10⁴ N)
• → 축방향 하중(Axial Load, 평면하중)
• 세로축 (M, ×10⁴ N·m)
• → 틸팅 모멘트(Tilting Moment, 기울어짐 하중)

2️⃣ 그래프 선 의미

• ① 정격하중 곡선
• → 장기간 반복 사용 가능한 안전 영역 (동적 기준).
• ② 최대허용하중 곡선
• → 순간적으로 견딜 수 있는 한계 영역 (정적 기준).
• 볼트 강도 곡선 (8.8 / 10.9 / 12.9)
• → 체결 볼트 등급에 따라 달라지는 허용 영역.
• (12.9 등급 → 가장 높은 강도, 더 큰 하중과 모멘트 허용)

3️⃣ 그래프 읽는 방법 (예시)

• 만약 **축방향 하중 100×10⁴ N (약 1,000kN, 100톤)**이 작용한다면:
• 정격곡선(①) 안쪽 → 장시간 사용 가능
• 최대허용곡선(②) 안쪽 → 순간 사용 가능
• 틸트 모멘트(M) 값도 함께 고려해야 실제 사용 가능 여부 판단 가능

즉, 그래프 내부 = 안전 / 그래프 외부 = 위험

---

🔹 초보자용 쉬운 설명

👉 EPN 30.500은 **“무거운 구조물을 돌리면서도 기울어짐까지 버틸 수 있는 대형 회전 관절”**입니다.

• 가로축 → “얼마나 눌러도 되는지”
• 세로축 → “얼마나 기울어져도 되는지”
• 선 안쪽 → 안전, 바깥쪽 → 위험

---

🔹 기술자용 핵심 포인트

• 정격하중(①) 곡선을 기준으로 설계 → 수명 확보
• 안전계수 (보통 1.25~1.5 이상) 고려 필수
• 체결 볼트 강도에 따라 허용치 달라짐 (8.8, 10.9, 12.9)
• 하중과 모멘트 조합으로 실제 사용 영역 검토 필요

---

🔹 활용 분야

• 대형 굴삭기, 크레인
• 중장비 어태치먼트
• 산업 자동화 및 로봇, 해양 장비











도면다운로드

D602 d398 H80 EPN 30.500.dwg

0.08MB

D602 d398 H80 EPN 30.500.pdf

0.26MB





*현재 도면은 기본사양이지만 "소비자가 원하는대로" 만들어 드립니다.
