1열 볼 논기어타입 스윙베어링 EPN 25.400 제품해설









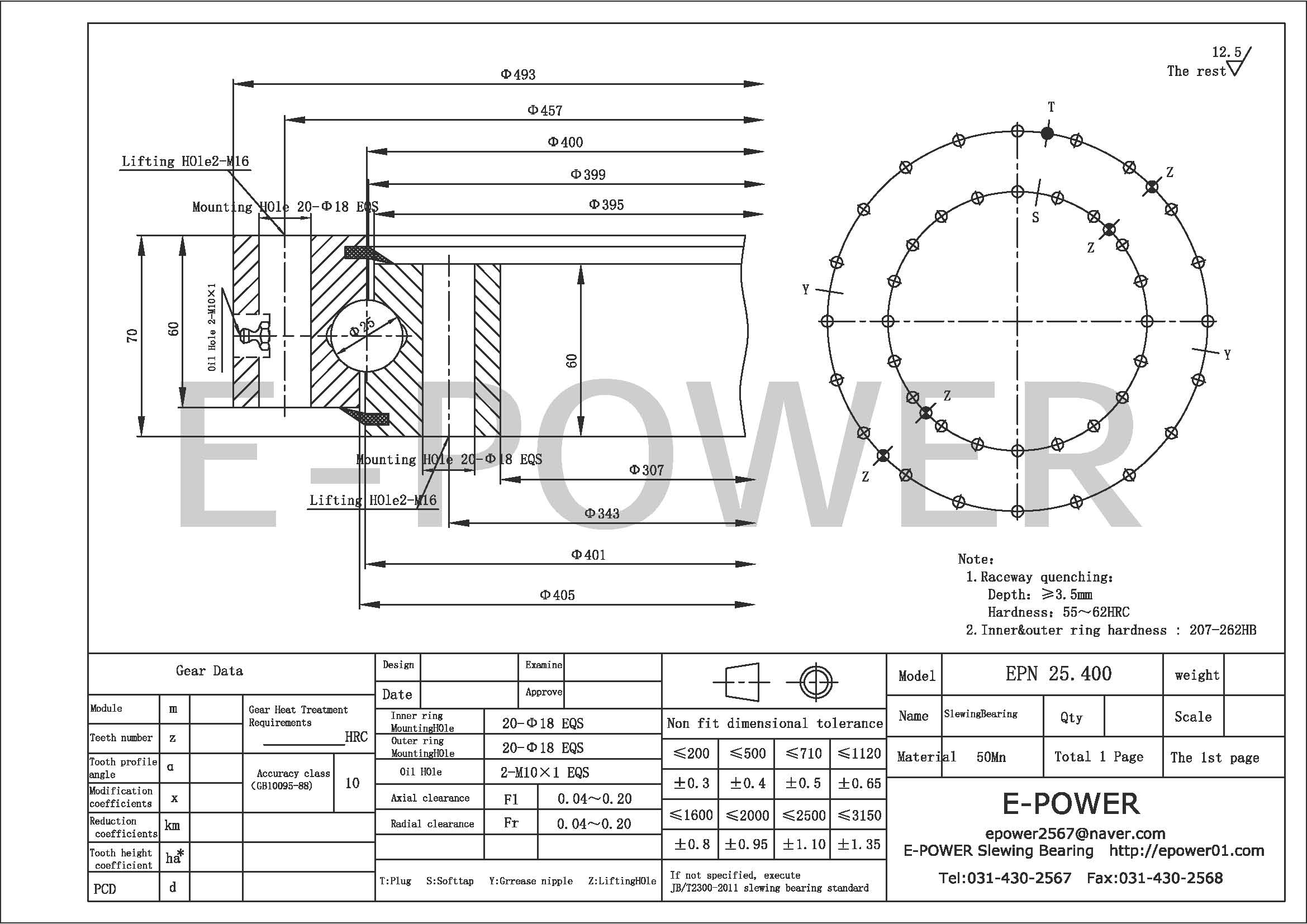

이파워 E-POWER 선회베어링 슬루잉베어링 EPN.25.400 도면





📘 E-POWER 스윙베어링 EPN 25.400 기술 자료

🔹 제품 기본 사양

• 모델명: EPN 25.400
• 타입: 논기어(No Gear) 타입 스윙베어링
• 치수
• 내경 (Di): 307 mm
• 외경 (Do): 493 mm
• 높이 (H): 70 mm
• 무게: 56 kg

👉 EPN 25.400은 중장비(굴삭기, 크레인), 자동화 장치에서 대형 하중을 지지하고 회전을 구현하는 핵심 부품입니다.

---

EPN.25.400 하중-모먼트 그래프





🔹 하중-모멘트 그래프 해설

아래 그래프는 스윙베어링이 견딜 수 있는 축방향 하중(Fa)과 틸팅 모멘트(M)의 관계를 나타냅니다.

1️⃣ 좌표축 설명

• 가로축 (Fa, ×10⁴ N)
• → 축방향 하중 (평면하중, Axial Load)을 의미합니다.
• 예: 40 → 400,000 N (약 40톤)
• 세로축 (M, ×10⁴ N·m)
• → 틸팅 모멘트(Tilting Moment), 즉 기울어지는 힘에 대한 저항을 의미합니다.
• 예: 15 → 150,000 N·m

---

2️⃣ 그래프 선의 의미

• ① 정격하중 곡선
• → 장시간 반복 하중을 견디며 안정적으로 사용할 수 있는 영역 (동적 수명 기준).
• ② 최대 허용하중 곡선
• → 순간적으로 견딜 수 있는 최대 하중 한계 (정적 기준).
• 8.8 / 10.9 / 12.9 볼트 등급 곡선
• → 체결 볼트 강도에 따라 달라지는 허용 하중 영역.
• (숫자가 클수록 강도가 높아 더 큰 하중을 버팀)

---

3️⃣ 그래프 읽는 방법 (예시)

• 만약 **Fa = 80 ×10⁴ N (800kN, 약 80톤)**의 하중이 작용한다면:
• 정격하중 곡선(①) 아래라면 장시간 사용 가능
• 순간적으로 ② 곡선 안쪽이면 허용되지만, 반복 사용 시 위험
• 틸트하중(M) 값도 함께 고려해 그래프 안쪽일 경우 안전 사용 가능

즉, 그래프 내부 = 안전 사용 범위 / 그래프 외부 = 위험 영역

---

🔹 초보자용 설명

👉 쉽게 말해, 이 스윙베어링은 “무거운 구조물을 돌리면서도 기울어짐을 버틸 수 있는 회전 관절” 입니다.

• 가로축 = 얼마나 무겁게 눌러도 되는지
• 세로축 = 얼마나 기울어져도 되는지
• 선 안쪽은 안전, 바깥은 위험

---

🔹 기술자용 핵심 포인트

• 정격하중(①) 기준 설계 → 베어링 수명 보장
• 볼트 강도(8.8, 10.9, 12.9)에 따라 실제 허용 영역 달라짐
• 설계 시 안전계수 1.25~1.5 이상 적용 권장
• 축방향 하중과 틸트 모멘트를 동시에 검토해야 실제 사용 가능 여부 판단

---

🔹 주요 활용 분야

• 굴삭기, 크레인, 산업용 로봇
• 자동화 장비 및 중장비 어태치먼트















도면 다운로드

D493 d307 H70 EPN 25.400.dwg

0.07MB

D493 d307 H70 EPN 25.400.pdf

0.26MB







*현재 도면은 기본사양이지만 "소비자가 원하는대로" 만들어 드립니다.

*스윙베어링에 대한 더 많은 정보는 홈페이지를 방문해 주세요!
