1열 볼 논기어타입 스윙베어링 EPN 25.315 제품해설





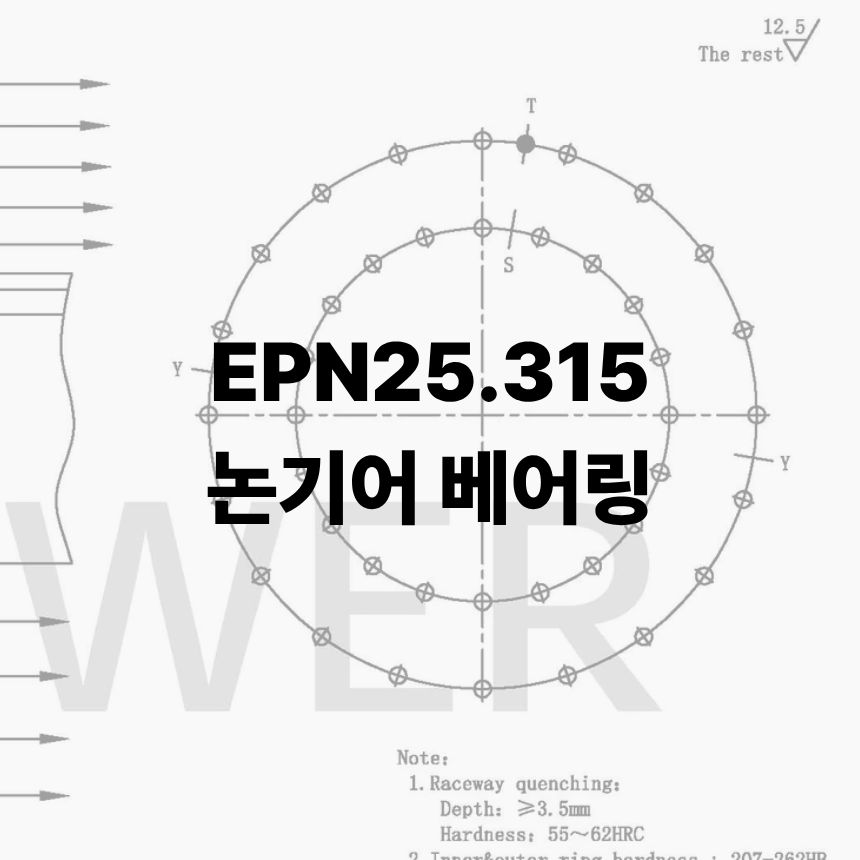

이파워 E-POWER 선회베어링 슬루잉베어링 EPN.25.315 도면







📐 기본 사양

• 모델명: EPN 25.315
• 형식: 1열 볼타입, 논기어(No Gear)
• 치수:
• 내경: 222 mm
• 외경: 408 mm
• 높이: 70 mm
• 재질: 50Mn, SCM440
• 레이스웨이 열처리 경도 : HRC 55~62, 깊이 ≥ 3.5 mm
• Inner & Outer ring 퀜칭 및 템퍼링 경도 : HB 207~262
• 치형부 열처리 및 크기에 따라 착색 혹은 도금 가능
• 체결:
• 내륜/외륜 각각 20-Φ18 EQS 볼트 홀
• 윤활:
• 오일홀 2-M10×1
• 그리스 니쁠/플러그(T, S, Y 표시)
• 허용 축방향 클리어런스 (Axial Clearance, Fa): 0.04 ~ 0.20 mm
• 허용 반경방향 클리어런스 (Radial Clearance, Fr): 0.04 ~ 0.20 mm

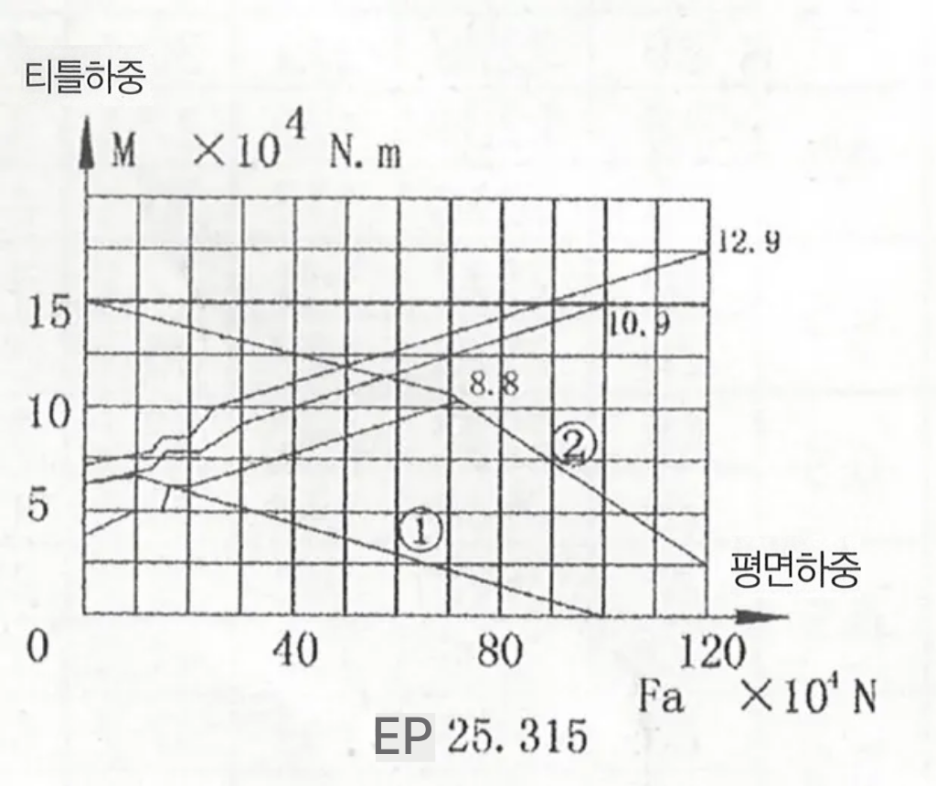

EPN.25.315 하중-모먼트 그래프





📊 그래프 구조

• 가로축 (Fa, ×10⁴ N)
• → 축방향 하중 (위에서 누르는 힘).
• → 예: 값이 40이면 40×10⁴ = 400,000 N = 400 kN
• 세로축 (M, ×10⁴ N·m)
• → 틸팅 모멘트 하중 (한쪽으로 기울게 하는 힘).
• → 예: 값이 10이면 10×10⁴ = 100,000 N·m

🔹 곡선의 의미

1. ① 정격하중곡선 (Static Load Curve)

• 순간적으로 큰 힘이 걸릴 때(설치, 비상 상황) 견딜 수 있는 한계.
• 곡선 안쪽이면 안전, 밖이면 위험.

1. ② 동격하중곡선 (Dynamic Load Curve)

• 기계가 실제로 움직이며 반복적으로 힘을 받을 때의 한계.
• 실제 사용 시 반드시 이 곡선 안쪽에 있어야 수명 보장.

1. 8.8 / 10.9 / 12.9 라인

• 베어링을 고정하는 볼트 강도 등급을 뜻함.
• 숫자가 높을수록 강한 볼트 → 더 큰 힘과 모멘트를 버팀.
• 8.8: 일반 고장력
• 10.9: 고강도
• 12.9: 초고강도

🔹 어떻게 읽는가? (예시)

1. 내 장비에서 Fa=60 (600 kN), **M=8 (80 kN·m)**이 걸린다고 가정.
2. 가로축 60, 세로축 8 위치에 점을 찍음.
3. 이 점이 ② 곡선 안쪽이고, 사용한 볼트 강도(예: 10.9급) 선 안쪽이라면 → 안전하게 사용 가능.
4. 만약 곡선을 벗어나면 → 베어링이 과부하 → 설계 변경 필요.

✅ 정리

• 가로축: 위에서 누르는 힘(축하중)
• 세로축: 기울게 하는 힘(모멘트)
• ① 곡선: 순간적 한계 (정적)
• ② 곡선: 실제 운전 한계 (동적)
• 8.8/10.9/12.9: 볼트 강도 등급별 허용 영역

👉 이 그래프는 “내가 쓰려는 조건이 베어링이 버틸 수 있는 안전 영역 안에 있는가?”를 확인하는 도구입니다.





🔹 허용 값 (그래프 눈금 기준, 근사치)

• 축방향 하중 (Fa): 최대 약 120 × 10⁴ N ≈ 1,200 kN
• 틸팅 모멘트 (M): 최대 약 15 × 10⁴ N·m ≈ 150 kN·m
• 예: Fa=40 (400 kN)일 때 허용 모멘트
• 8.8급 → 약 100 kN·m
• 10.9급 → 약 120 kN·m
• 12.9급 → 약 140~150 kN·m





📌 제품 특성 및 활용

• 논기어 타입: 외부 피니언과 직접 맞물리지 않고, 플랜지 직결 방식에 적합
• 1열 볼 구조: 단순·컴팩트, 축방향 하중과 틸팅 모멘트를 동시에 지지 가능
• 적용 분야: 중형 크레인 회전부, 건설기계 어태치먼트, 자동화·산업용 로봇 베이스

---

✅ 요약

EPN 25.315은 외경 408 mm / 내경 222 mm / 높이 70 mm의 논기어 타입 스윙베어링으로,

• 정격 축하중 약 1,200 kN, 틸팅 모멘트 약 150 kN·m 허용
• ① 정격 곡선: 순간 하중 한계, ② 동격 곡선: 실제 운전 시 수명 기준
• **볼트 강도(8.8 / 10.9 / 12.9)**에 따라 안전 영역 달라짐
• 중형 장비, 크레인, 자동화 설비에 적합

















도면다운로드

D408 D222 H70 EPN 25.315.dwg

0.08MB

D408 D222 H70 EPN 25.315.pdf

0.25MB





*현재 도면은 기본사양이지만 "소비자가 원하는대로" 만들어 드립니다.
