1열 볼 논기어타입 스윙베어링 EPN 30.630 제품해설



이파워 E-POWER 선회베어링 슬루잉베어링 EPN.30.630 도면



이파워 E-POWER 선회베어링 슬루잉베어링 EPN.30.630 도면



📘 E-POWER 스윙베어링 EPN 30.630 기술 자료

🔹 제품 기본 사양

• 모델명: EPN 30.630
• 타입: 1열 볼, 논기어(No Gear) 타입
• 치수
• 내경 (Di): 528 mm
• 외경 (Do): 732 mm
• 높이 (H): 80 mm
• 재질: 50Mn, SCM440
• 레이스웨이 열처리 경도 : HRC 55~62, 깊이 ≥ 3.5 mm
• Inner & Outer ring 퀜칭 및 템퍼링 경도 : HB 207~262
• 치형부 열처리 및 크기에 따라 착색 혹은 도금 가능

👉 대형 장비에서 축방향 하중 + 기울어짐 하중을 동시에 지지하는 데 적합한 모델입니다.

---

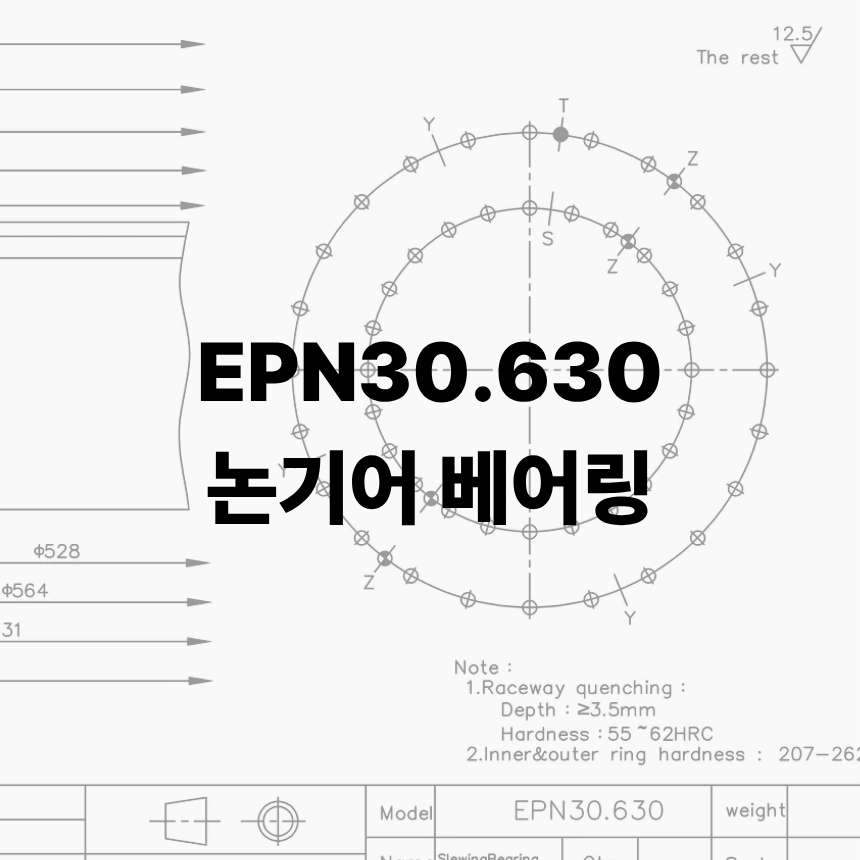

🔹 도면 해설

• 장착홀(Mounting Hole): Φ18, 24개 (내·외륜 동일, 균등 배치)
• 리프팅 홀(Lifting Hole): M16, 2개 → 설치 및 운반 편의성 제공
• 윤활 구조: 그리스 니플(T) 위치 표시 → 유지보수 및 장비 수명 연장
• 허용 축방향 클리어런스 (Axial Clearance, Fa): 0.04 ~ 0.25 mm
• 허용 반경방향 클리어런스 (Radial Clearance, Fr): 0.04 ~ 0.25 mm

---

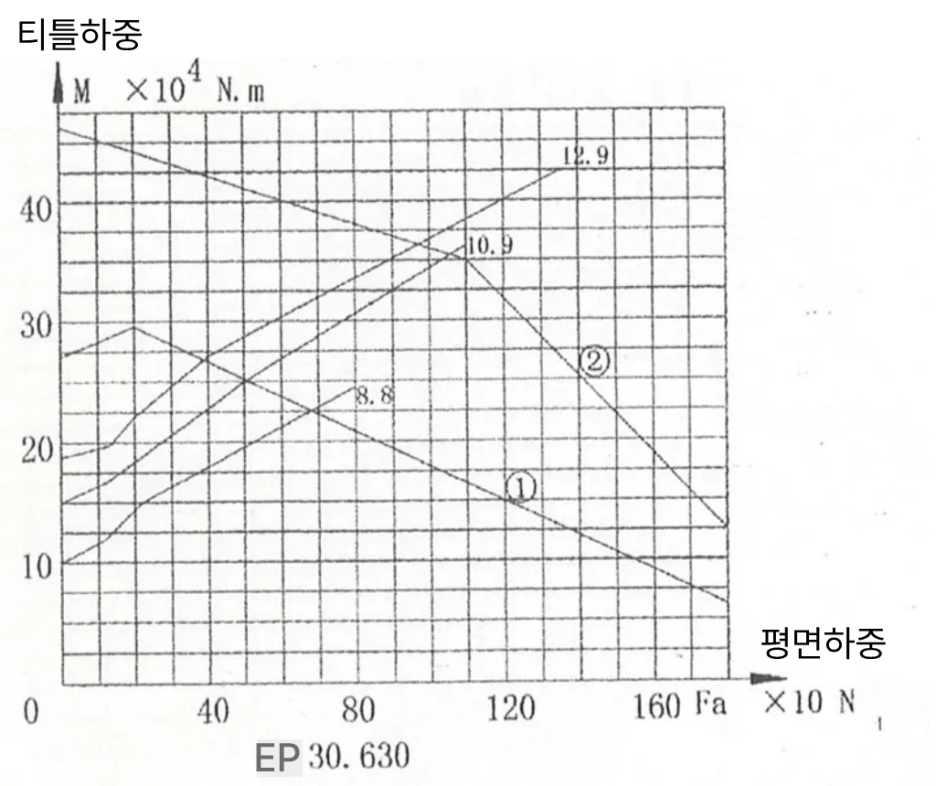

EPN 30.630 하중-모먼트 그래프

🔹 하중-모멘트 그래프 해설

1️⃣ 좌표축

• 가로축 (Fa, ×10⁴ N) → 축방향 하중 (평면하중, Axial Load)
• 세로축 (M, ×10⁴ N·m) → 틸팅 모멘트 (Tilting Moment, 기울어짐 하중)

2️⃣ 곡선 의미

• ① 정격하중 곡선: 장기간 반복 사용 가능한 안전 영역 (동적 기준)
• ② 최대 허용하중 곡선: 순간적으로 버틸 수 있는 한계 (정적 기준)
• 볼트 강도 곡선 (8.8 / 10.9 / 12.9): 체결 볼트 등급별 허용 범위 → 숫자가 높을수록 강도↑, 하중 허용치↑

3️⃣ 그래프 읽는 방법 (예시)

• Fa = 120×10⁴ N (약 1,200kN, 120톤) 상황에서:
• 정격하중 곡선(①) 안쪽 → 장기간 안전 사용 가능
• 최대 허용하중 곡선(②) 안쪽 → 순간 하중에는 가능하나 반복 사용은 위험
• 틸트 모멘트(M) 값과 함께 조합 검토 필요

👉 그래프 안쪽 = 안전 사용 / 그래프 밖 = 과부하 위험

---

🔹 초보자용 설명

👉 EPN 30.630은 **“대형 구조물을 버티면서 회전까지 가능한 초대형 관절”**입니다.

• 가로축 = “얼마나 눌러도 되는가”
• 세로축 = “얼마나 기울어져도 되는가”
• 그래프 안쪽 = 안전, 그래프 바깥 = 위험

---

🔹 기술자용 핵심 포인트

• 정격하중 곡선 기준 설계 → 장비 수명 확보 필수
• 볼트 강도(8.8, 10.9, 12.9) 고려 → 체결 조건에 따라 허용 범위 달라짐
• 안전계수(1.25~1.5 이상) 반영 권장
• 실제 적용 시 축방향 하중과 틸트 모멘트 동시 검토 필요

---

🔹 주요 활용 분야

• 초대형 굴삭기, 크레인
• 대형 자동화 장치, 산업용 로봇
• 해양 구조물, 특수 중장비













도면다운로드

D732 d528 H80 EPN 30.630.dwg

0.08MB

D732 d528 H80 EPN 30.630.pdf

0.26MB

*현재 도면은 기본사양이지만 "소비자가 원하는대로" 만들어 드립니다.

*스윙베어링에 대한 더 많은 정보는 홈페이지를 방문해 주세요!
