1열 볼 외치기어타입 스윙베어링 EPO 20.280 제품해설

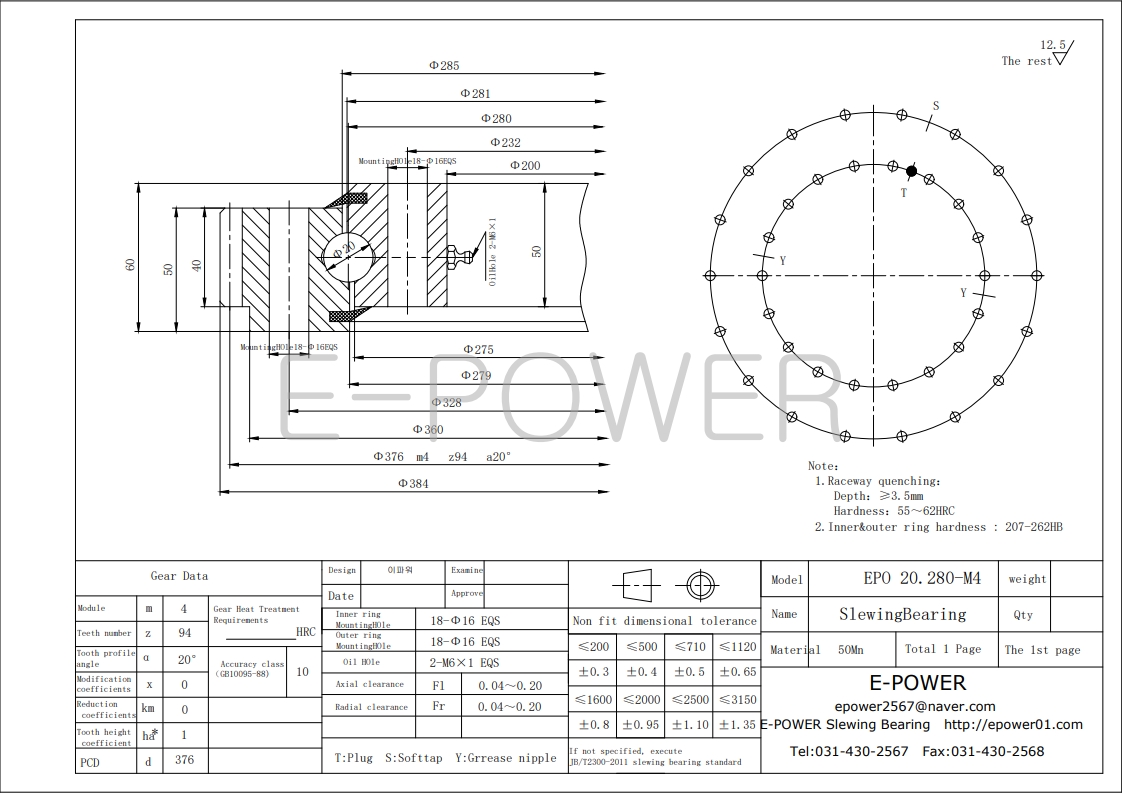

이파워 스윙베어링 슬루잉 베어링 EPO.20.280 도면





📐 기본 사양

• 모델명: EPO 20.280
• 형식: 1열 볼타입 스윙베어링, 외치기어 (External Gear)
• 주요 치수:
• 내경: 200 mm
• 외경: 360 mm
• 높이: 60 mm
• 재질: 50Mn, SCM440
• 레이스웨이 열처리 경도 : HRC 55~62, 깊이 ≥ 3.5 mm
• Inner & Outer ring 퀜칭 및 템퍼링 경도 : HB 207~262

---

⚙️ 기어 정보

• 기어 모듈 (m): 4
• 잇수 (z): 94
• 압력각 (α): 20° (표준 기어)
• 피치원 직경 (PCD): 376 mm

---

🔩 체결 및 구조

• 볼트 체결 홀: 내·외륜 각각 18-Φ16 EQS
• 윤활 구조:
• 오일홀 2-M6×1
• 그리스 니쁠 및 플러그(T, S, Y 표시)
• 클리어런스:
• 축방향 (Axial): 0.04 ~ 0.20 mm
• 방사방향 (Radial): 0.04 ~ 0.20 mm

---

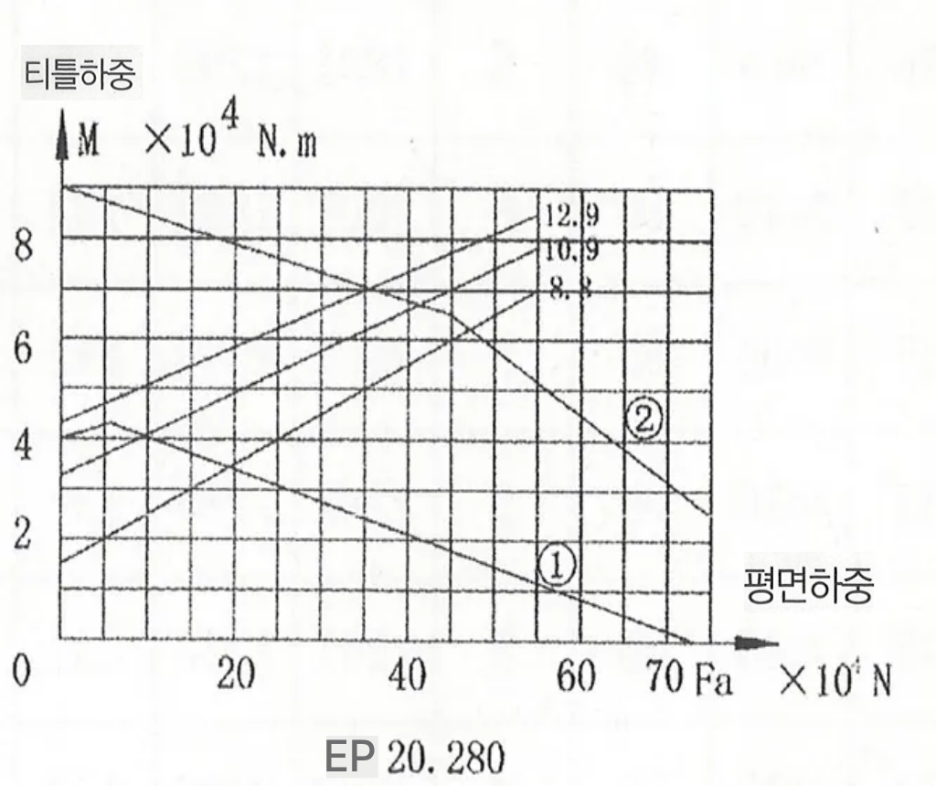

EPO 20.280 하중-모먼트 그래프



📊 축과 단위

• 가로축 (Fa, ×10⁴ N)
• → 축방향 하중 (위에서 누르는 힘)
• → 예: 20 → 20×10⁴ = 200,000 N = 200 kN
• 세로축 (M, ×10⁴ N·m)
• → 틸팅 모멘트(한쪽으로 기울게 하는 힘)
• → 예: 5 → 5×10⁴ = 50,000 N·m = 50 kN·m

---

🔹 곡선의 의미

1. ① 정격하중 곡선 (Static Load Curve)

• 순간적으로 큰 힘(설치·비상 상황)이 걸릴 때 견딜 수 있는 한계선
• 곡선 안쪽에 있으면 정적으로 안전

1. ② 동격하중 곡선 (Dynamic Load Curve)

• 장비가 실제로 움직이면서 반복적으로 받는 하중의 허용 한계선
• 실제 운전 시 반드시 이 곡선 안쪽에 있어야 수명 보장

1. 8.8 / 10.9 / 12.9 선 (볼트 등급별 곡선)

• 스윙베어링을 체결하는 볼트 강도 등급
• 숫자가 높을수록 강한 볼트 → 더 큰 하중·모멘트 조합 가능
• 8.8급: 일반 고장력 볼트
• 10.9급: 고강도 볼트
• 12.9급: 초고강도 볼트 (가장 넓은 영역 확보)

---

🔹 읽는 방법 (예시)

• 만약 내 장비에 걸리는 하중이 Fa = 40 (400 kN), **M = 6 (60 kN·m)**이라면:

1. 그래프에서 가로축 40, 세로축 6에 점을 찍음
2. 그 점이 ② 곡선 안쪽이고, 사용한 볼트 강도선(예: 10.9) 안쪽에 있으면 → 안전하게 사용 가능
3. 만약 곡선을 벗어나면 → 과부하 → 베어링 손상 및 수명 단축 위험

---

✅ 정리

• ① 정격하중 곡선: 순간 하중 한계
• ② 동격하중 곡선: 운전 중 반복 하중 한계
• 8.8 / 10.9 / 12.9: 볼트 강도 등급에 따른 안전 영역
• 그래프 전체의 의미:
• → “내가 사용하는 조건(Fa, M)이 이 베어링이 안전하게 버틸 수 있는 범위 안에 있는지”를 확인하는 지도

---

📌 제품 특성

• 외치기어 타입: 외부 피니언 기어가 맞물려 직접 구동 가능 → 설치가 간단하고 설비 연동이 편리
• 1열 볼 구조: 슬림하면서도 축방향 하중·틸팅 모멘트를 동시에 지지 가능
• 적용 분야:
• 중소형 크레인 회전부
• 자동화 설비
• 로봇/산업기계 회전축

---

✅ 요약

EPO 20.280은 외경 360, 내경 200, 높이 60 mm 크기의 외치기어 스윙베어링으로,

• 축방향 하중 최대 약 700 kN, 모멘트 약 90 kN·m까지 대응
• **정격하중곡선(①)**은 순간 하중 기준, **동격하중곡선(②)**은 실제 운전 기준
• **볼트 강도(8.8 / 10.9 / 12.9)**에 따라 안전 영역이 달라짐
• 자동화 설비, 중소형 크레인 등에서 활용 가능











도면 다운로드



D435 d222 H70 EPO 25.315-M5.dwg

0.09MB

D435 d222 H70 EPO 25.315-M5.pdf

0.10MB



*현재 도면은 기본사양이지만 "소비자가 원하는대로" 만들어 드립니다.

*스윙베어링에 대한 더 많은 정보는 홈페이지를 방문해 주세요!
