1열 볼 외치기어타입 스윙베어링 EPO 20.315 제품해설

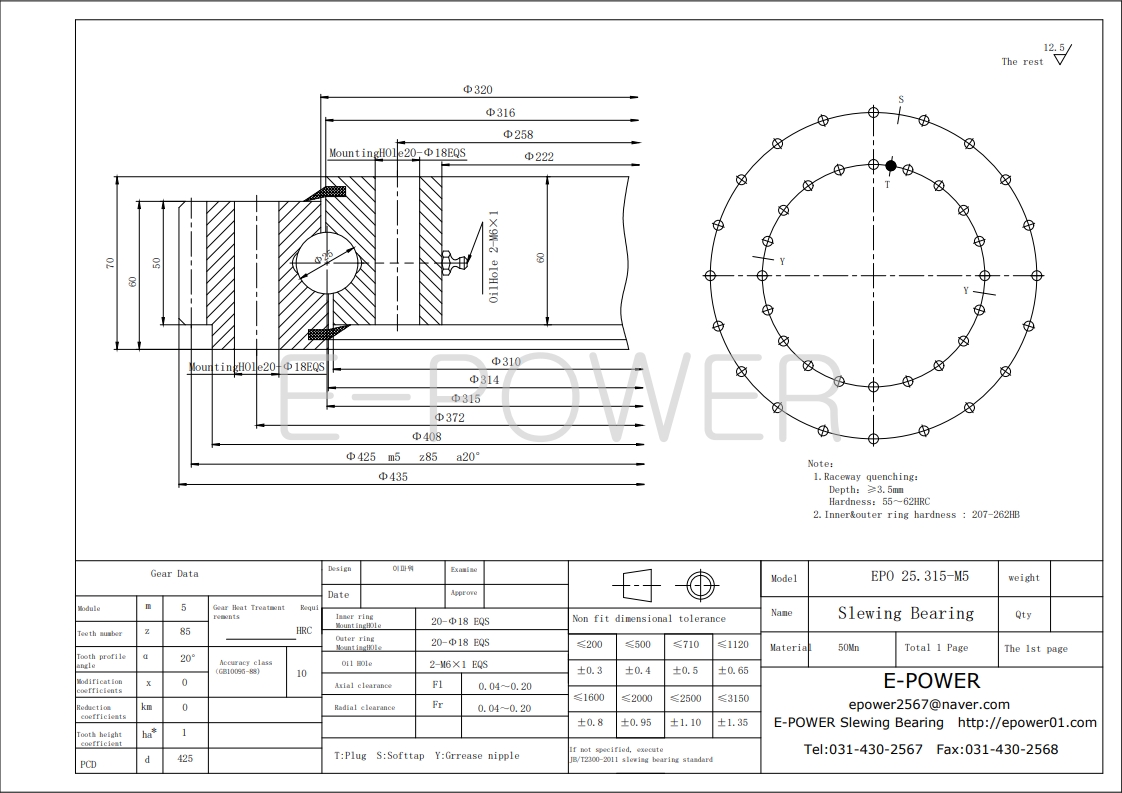

이파워 스윙베어링 슬루잉 베어링 EPO.25.315 도면



📘 E-POWER 스윙베어링 EPO 25.315 기술 자료

🔹 제품 기본 사양

• 모델명: EPO 25.315
• 타입: 1열 볼, 외치기어(External Gear) 타입
• 치수
• 내경 (Di): 222 mm
• 외경 (Do): 408 mm
• 높이 (H): 70 mm
• 재질: 50Mn, SCM440
• 레이스웨이 열처리 경도 : HRC 55~62, 깊이 ≥ 3.5 mm
• Inner & Outer ring 퀜칭 및 템퍼링 경도 : HB 207~262
• 치형부 열처리 및 크기에 따라 착색 혹은 도금 가능

---

🔹 기어 사양

• 모듈 (m): 5
• 이 수 (z): 85
• 압력각 (α): 20°
• 피치원지름 (PCD): Φ425

👉 외치기어 타입이므로 구동 기어와 맞물려 회전 동작을 수행합니다.

---

🔹 도면 해설

• 장착홀 (Mounting Hole): Φ20, 18개 (내·외륜 동일)
• 리프팅 홀 (Lifting Hole): M16, 2개 → 설치 및 운반 용이
• 윤활 구조: 오일홀 2-M6, 그리스 니플(T) 위치 표시 → 유지보수 편리
• 축방향 클리어런스 (Axial clearance, Fa): 0.04 ~ 0.20 mm
• 방사방향 클리어런스 (Radial clearance, Fr): 0.04 ~ 0.20 mm

---

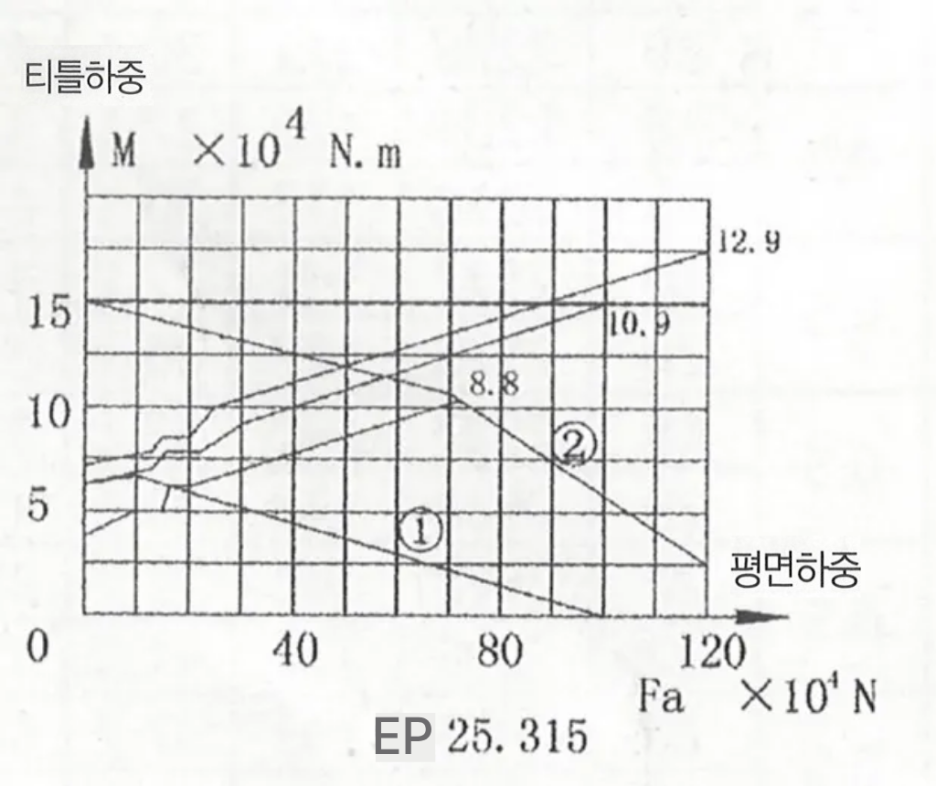

EPO 25.315 하중-모먼트 그래프

🔹 하중-모멘트 그래프 해설

1️⃣ 좌표축

• 가로축 (Fa, ×10⁴ N) → 축방향 하중 (Axial Load, 평면하중)
• 세로축 (M, ×10⁴ N·m) → 틸팅 모멘트 (Tilting Moment)

2️⃣ 그래프 선 의미

• ① 정격하중 곡선: 장기간 반복 사용 가능한 안전 영역 (동적 기준)
• ② 최대 허용하중 곡선: 순간적으로 견딜 수 있는 한계 (정적 기준)
• 볼트 강도 곡선 (8.8 / 10.9 / 12.9): 체결 볼트 등급별 허용 하중 차이
• (12.9 등급일수록 높은 하중과 모멘트 허용)

3️⃣ 그래프 읽는 방법 (예시)

• **Fa = 80 ×10⁴ N (약 800kN, 80톤)**일 경우:
• 정격하중 곡선(①) 안쪽 → 장기간 사용 가능
• 최대허용하중 곡선(②) 안쪽 → 순간 하중 가능, 반복 사용은 위험
• 틸트 모멘트(M)와 함께 조합해 실제 적용 여부 검토 필요

👉 그래프 내부 = 안전 / 그래프 외부 = 과부하 위험

---

🔹 초보자용 설명

👉 EPO 25.315은 **“무거운 구조물을 회전시키는 톱니형 관절”**이라고 생각하면 쉽습니다.

• 가로축 = “눌림 하중(얼마나 눌러도 되는가)”
• 세로축 = “기울어짐 하중(얼마나 기울어져도 되는가)”
• 선 안쪽 = 안전, 선 바깥 = 위험

---

🔹 기술자용 핵심 포인트

• 정격하중 곡선 기준 설계 → 수명 보장
• **체결 볼트 강도(8.8 / 10.9 / 12.9)**에 따라 허용치 달라짐
• 설계 시 안전계수 1.25~1.5 이상 적용 필수
• 기어 맞물림 구조 특성상 **백래시(Backlash)**와 윤활 주기 반드시 고려

---

🔹 주요 활용 분야

• 굴삭기, 크레인 등 중장비 회전부
• 산업용 자동화 장치, 특수 장비











도면 다운로드



D475 d262 H70 EPO 25.355-M5.dwg

0.09MB

D475 d262 H70 EPO 25.355-M5.pdf

0.10MB



*현재 도면은 기본사양이지만 "소비자가 원하는대로" 만들어 드립니다.
