1열 볼 외치기어타입 스윙베어링 EPO 20.250 제품해설

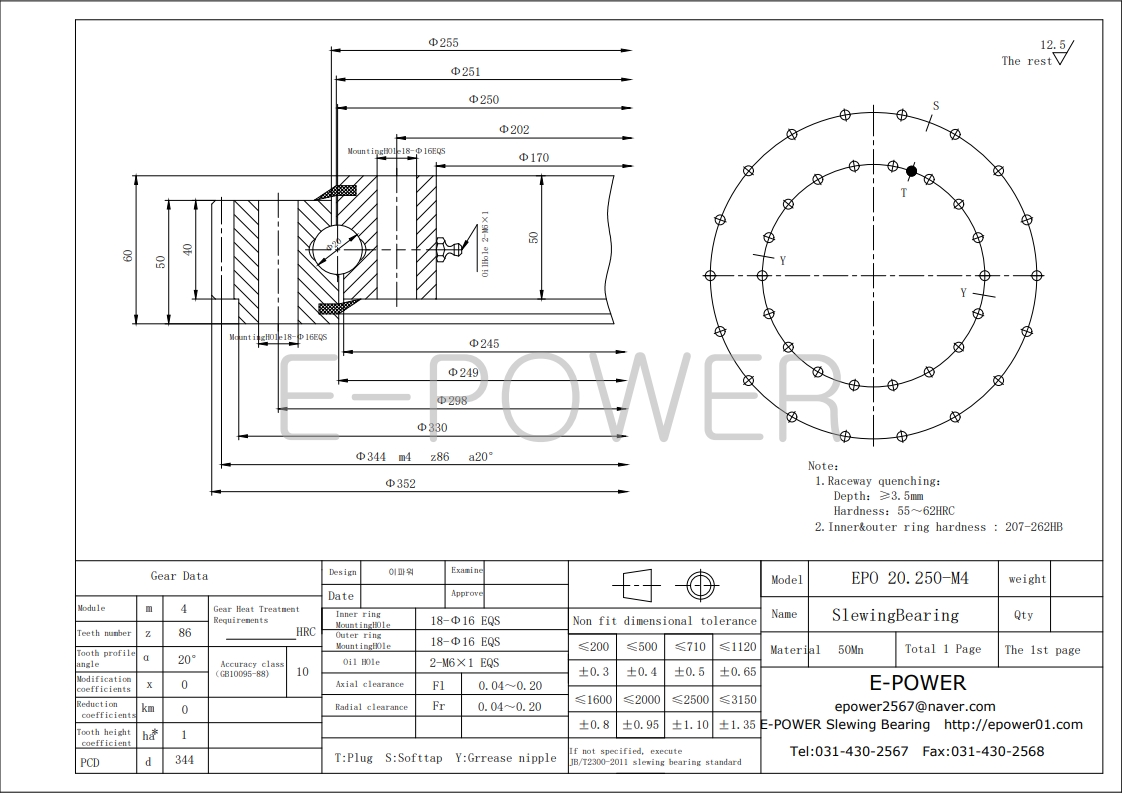

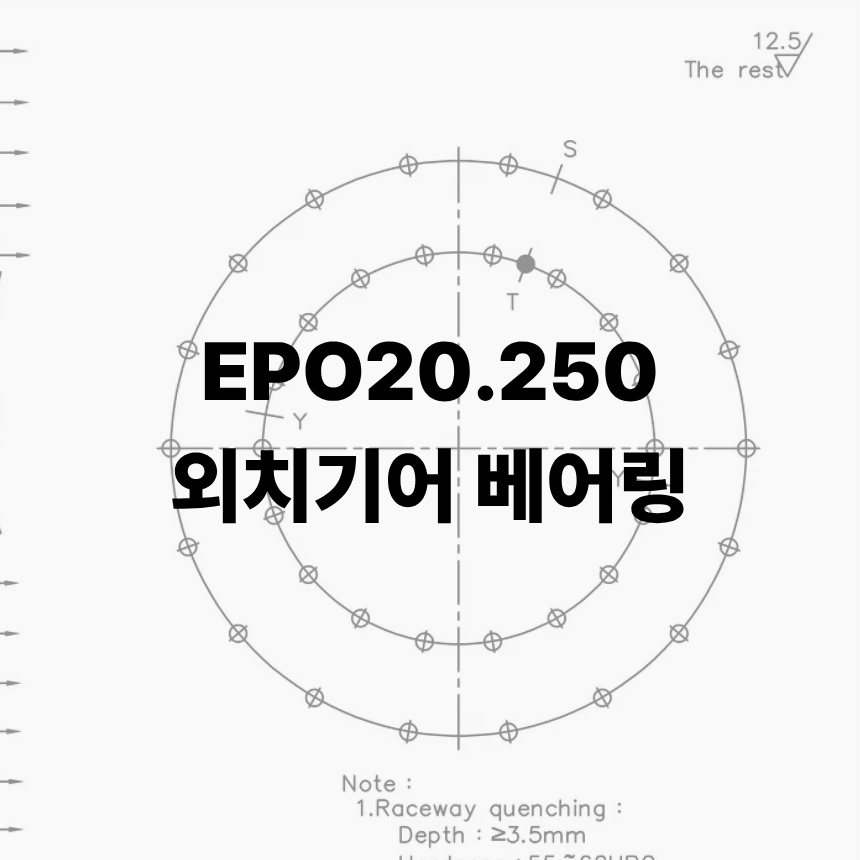

이파워 스윙베어링 슬루잉 베어링 EPO.20.250 도면



📐 기본 사양

• 모델명: EPO 20.250
• 형식: 스윙베어링, 1열 볼 타입, 외치기어(External Gear)
• 주요 치수:
• 내경: 170 mm
• 외경: 330 mm
• 높이: 60 mm
• 재질: 50Mn, SCM440
• 레이스웨이 열처리 경도 : HRC 55~62, 깊이 ≥ 3.5 mm
• Inner & Outer ring 퀜칭 및 템퍼링 경도 : HB 207~262
• 치형부 열처리 및 크기에 따라 착색 혹은 도금 가능
• 축방향 클리어런스 (Axial clearance, Fa): 0.04 ~ 0.20 mm
• 방사방향 클리어런스 (Radial clearance, Fr): 0.04 ~ 0.20 mm

---

⚙️ 기어 정보

• 기어 모듈 (m): 4
• 잇수 (z): 86
• 압력각 (α): 20° (일반적인 표준 기어 각도)
• 피치원 직경 (PCD): 344 mm

---

🔩 체결 및 구조

• 볼트 체결 홀: 내·외륜 모두 18-Φ16 EQS (등분 배열)
• 윤활 구조:
• 오일 홀 2-M6×1
• 그리스 니쁠/플러그 위치 지정 (T: Plug, S: Softtap, Y: Grease nipple)

---

EPO 20.250 하중-모먼트 그래프

📊 축과 단위

• 가로축 (Fa, ×10⁴ N)
• → 축방향 하중 (위에서 누르는 힘)
• → 예: 값이 20이면 20×10⁴ = 200,000 N = 200 kN
• 세로축 (M, ×10⁴ N·m)
• → 틸팅 모멘트 하중 (한쪽으로 기울게 하는 힘)
• → 예: 값이 4이면 4×10⁴ = 40,000 N·m

---

🔹 곡선의 의미

1. ① 정격하중 곡선 (Static Curve)

• 순간적인 큰 힘(설치·비상 상황)에서 버틸 수 있는 한계
• 곡선 안쪽에 있으면 정적으로 안전

1. ② 동격하중 곡선 (Dynamic Curve)

• 실제 운전 중 반복 하중이 걸릴 때의 한계
• 장시간 사용할 때는 반드시 이 곡선 안쪽이어야 수명 보장

1. 8.8 / 10.9 / 12.9 선

• 체결 볼트 강도에 따른 허용 범위
• 숫자가 클수록 강한 볼트 → 더 큰 힘·모멘트를 견딤
• 8.8: 보통 강도
• 10.9: 고강도
• 12.9: 초고강도

---

🔹 읽는 방법 (예시)

예를 들어 장비에 걸리는 하중이

• 축방향 하중 Fa = 30 (300 kN)
• 모멘트 M = 4 (40 kN·m)

라고 하면,

1. 그래프에서 가로축 30, 세로축 4에 점을 찍습니다.
2. 이 점이 ② 곡선 안쪽이고, 사용한 볼트 등급 선(예: 10.9) 안쪽에 있으면 → 안전하게 사용 가능
3. 만약 곡선 밖이라면 → 베어링에 무리가 가므로 설계 변경 필요

---

✅ 정리

• 가로축: 축방향 하중
• 세로축: 틸팅 모멘트
• ① 곡선: 정적 한계 (순간 하중)
• ② 곡선: 동적 한계 (실제 운전)
• 8.8 / 10.9 / 12.9: 볼트 강도 등급별 허용 영역

👉 즉, 이 그래프는 “내가 사용하는 조건이 베어링이 안전하게 버틸 수 있는 범위 안에 있는지”를 확인하는 지도입니다.

---

📌 요약 설명

EPO 20.250은 내경 170 / 외경 330 / 높이 60 mm 크기의 외치기어 타입 스윙베어링으로,

• 기어 모듈 4, 잇수 86, 압력각 20°의 외치기어가 가공되어 있어 외부 피니언과 직접 맞물려 회전 구동이 가능합니다.
• 내·외륜 모두 볼트 체결 홀(18-Φ16 EQS)을 통해 장비에 고정되며, 오일홀과 그리스 니쁠로 윤활 관리가 용이합니다.
• **정격하중곡선(①)**과 동격하중곡선(②), 그리고 볼트 강도 등급별 곡선을 통해 실제 운전 시 안전 여부를 판단할 수 있습니다.
• 적용 예시는 소형 크레인, 자동화 설비, 로봇 베이스 회전부 등입니다.
