1열 볼 외치기어타입 스윙베어링 EPO 20.224 제품해설





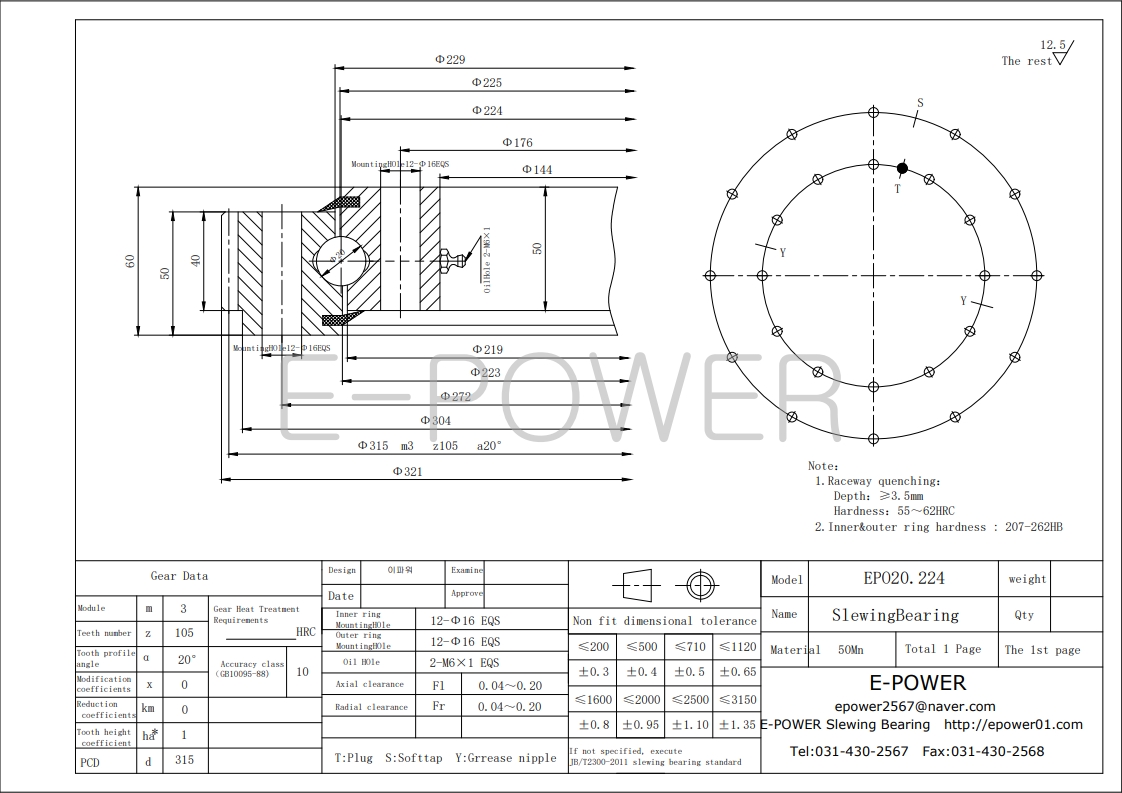

이파워 스윙베어링 슬루잉 베어링 EPI 40.1000-M10 도면







📐 기본 치수

• 외경(OD): Ø304 mm
• 내경(ID): Ø144 mm
• 높이(H): 60 mm
• 타입: 외치기어 타입 (External gear slewing bearing)
• 소재: 50Mn, SCM440
• 구름체: 볼 타입 (볼 직경 Ø20mm)
• 장착 홀: Inner ring: 12-Ø16 EQS, Outer ring: 12-Ø16 EQS
• 그리스 주입구: 2-M6×1 (오일 홀)
• T(Plug), S(Softtap), Y(Grease nipple) 표시 있음
• 피치원 직경(PCD): Ø224 mm
• 기어 외경: Ø315 mm
• 기어 내경: Ø305 mm
• 기어 모듈(Module): m = 3
• 이 수(Teeth number): z = 105
• 압력각(Pressure angle): 20°
• 레이스웨이 열처리 경도 : HRC 55~62, 깊이 ≥ 3.5 mm
• Inner & Outer ring 퀜칭 및 템퍼링 경도 : HB 207~262
• 치형부 열처리 및 크기에 따라 착색 혹은 도금 가능
• 축방향 클리어런스 (Axial clearance, Fa): 0.04 ~ 0.20 mm
• 방사방향 클리어런스 (Radial clearance, Fr): 0.04 ~ 0.20 mm

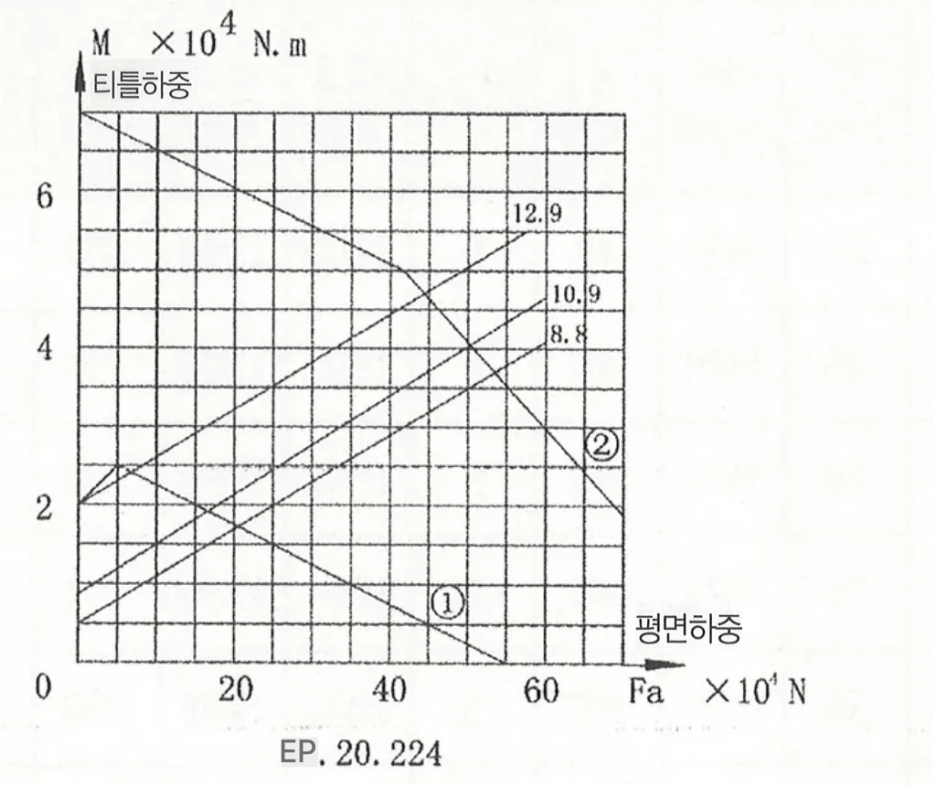

EPO 20.224 하중-모먼트 그래프

1. 그래프의 기본 축

• 가로축 (X축, Fa): 축방향 하중(평면하중) → 단위는 ×10⁴ N
• 예: 20이라면 20×10⁴ = 200,000 N (200 kN)
• 세로축 (Y축, M): 티틀(전도) 모멘트 → 단위는 ×10⁴ N·m
• 예: 4라면 4×10⁴ = 40,000 N·m

즉, 한쪽 축은 하중(힘), 다른 축은 **모멘트(비틀림)**를 나타냅니다.

→ 베어링이 동시에 받는 힘과 모멘트의 조합을 이 좌표평면에서 보는 거예요.



2. 주요 선의 의미

• ① 정격 하중 곡선 (Rated Load Curve)
• → 베어링이 정상적인 수명(10⁴~10⁵ 회전 기준)으로 견딜 수 있는 안전 사용 영역을 나타냅니다.
• ② 동격 하중 곡선 (Dynamic Load Curve)
• → 반복 하중이나 실제 동작 중 고려해야 하는 허용 영역. 정격보다 조금 더 보수적으로 봐야 합니다.
• 기울어진 세 개의 직선 (8.8 / 10.9 / 12.9)
• → 체결 볼트의 강도 등급(8.8, 10.9, 12.9)에 따라 허용되는 조합이 달라집니다.
• 8.8 → 일반적인 볼트 (허용 한계가 낮음)
• 10.9 → 고장력 볼트 (더 높은 하중·모멘트 견딤)
• 12.9 → 초고장력 볼트 (가장 높은 안전 한계 제공)

즉, 같은 베어링이라도 체결 볼트 등급에 따라 실제 사용 가능 범위가 달라집니다.



3. 그래프 읽는 법

예를 들어,

• 축방향 하중이 **40×10⁴ N = 400,000 N (400 kN)**일 때,
• 정격 하중 곡선(①)과 만나는 세로값을 읽으면,
• → 허용 모멘트는 약 20,000~25,000 N·m 정도라는 뜻입니다.

반대로,

• 모멘트가 60,000 N·m 작용할 때,
• X축을 따라가면 허용되는 축방향 하중이 대략 200,000 N (200 kN) 정도임을 알 수 있습니다.



4. 요약

• X축: 축방향 하중 (N 단위)
• Y축: 티틀 모멘트 (N·m 단위)
• ①, ② 곡선: 베어링 자체의 정격/동격 허용 영역
• 8.8 / 10.9 / 12.9 직선: 볼트 강도에 따른 실제 허용 한계
• 그래프 안쪽 영역: 안전하게 사용할 수 있는 하중–모멘트 조합



👉 정리하면, 이 그래프는 **“이 베어링이 축방향 하중과 모멘트를 동시에 받을 때 어느 범위까지 안전하게 쓸 수 있는가”**를 보여주는 지도와 같습니다.















도면 다운로드

D321 d144 H60 EPO.20.224-M3.dwg

0.07MB



D321 d144 H60 EPO.20.224-M3.pdf

0.10MB



*현재 도면은 기본사양이지만 "소비자가 원하는대로" 만들어 드립니다.
