1열 볼 논기어타입 스윙베어링 EPN 20.250 제품해설

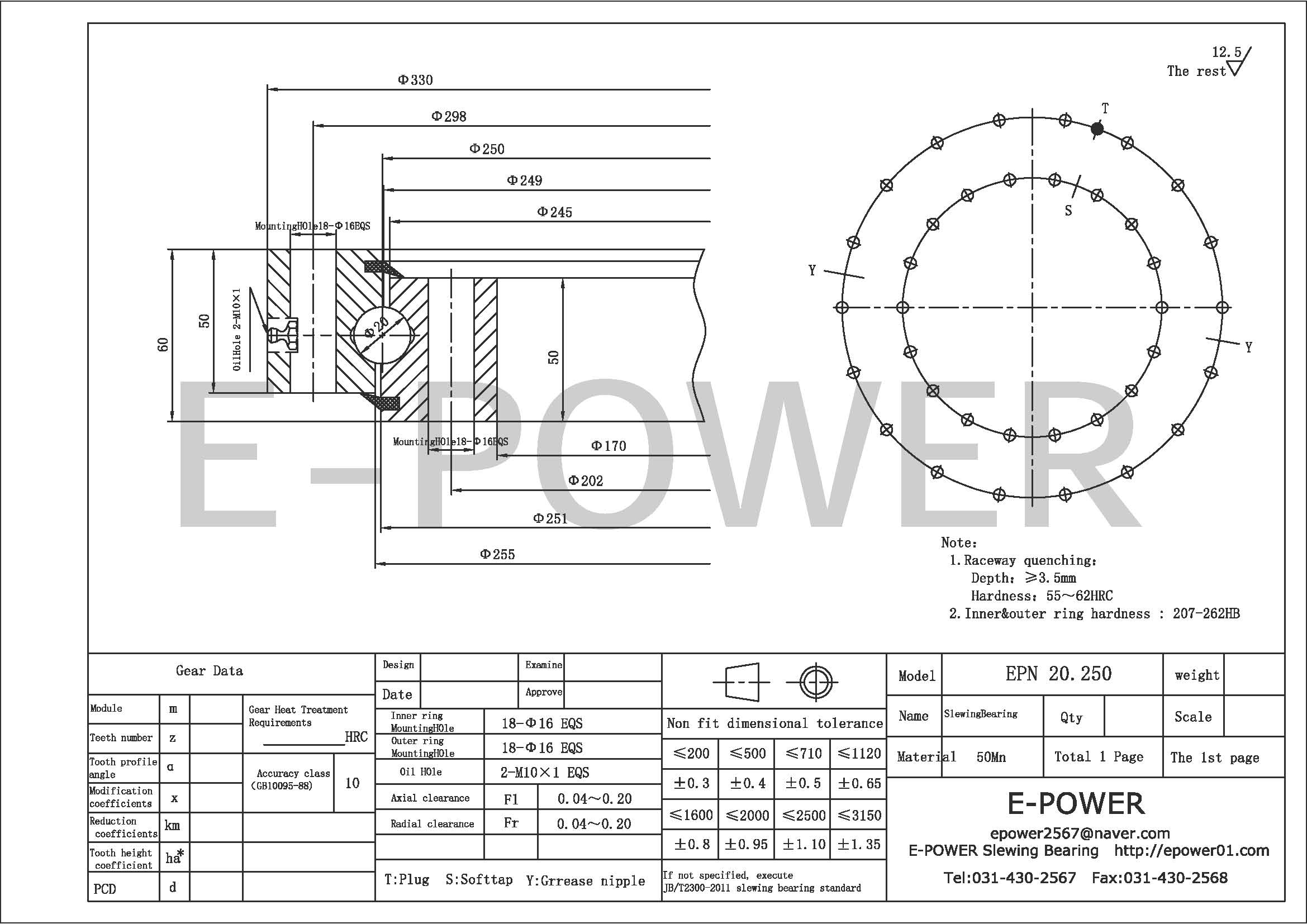

이파워 E-POWER 선회베어링 슬루잉베어링 EPN.20.250 도면







🔹 기본 사양

• 모델명: EPN 20.250
• 형식: 1열 볼타입, 논기어 타입 (No Gear)
• 치수: 내경 170 mm / 외경 330 mm / 높이 60 mm
• 재질: 50Mn, SCM440
• 볼트 체결: 내·외륜 각각 18-Φ16 EQS
• 윤활: 오일홀 2-M10×1, 그리스 니쁠(T: Plug, S: Softtap, Y: Grease nipple)
• 레이스웨이 열처리 경도 : HRC 55~62, 깊이 ≥ 3.5 mm
• Inner & Outer ring 퀜칭 및 템퍼링 경도 : HB 207~262
• 치형부 열처리 및 크기에 따라 착색 혹은 도금 가능
• 허용 축방향 클리어런스 (Axial Clearance, Fa): 0.04 ~ 0.20 mm
• 허용 반경방향 클리어런스 (Radial Clearance, Fr): 0.04 ~ 0.20 mm

---

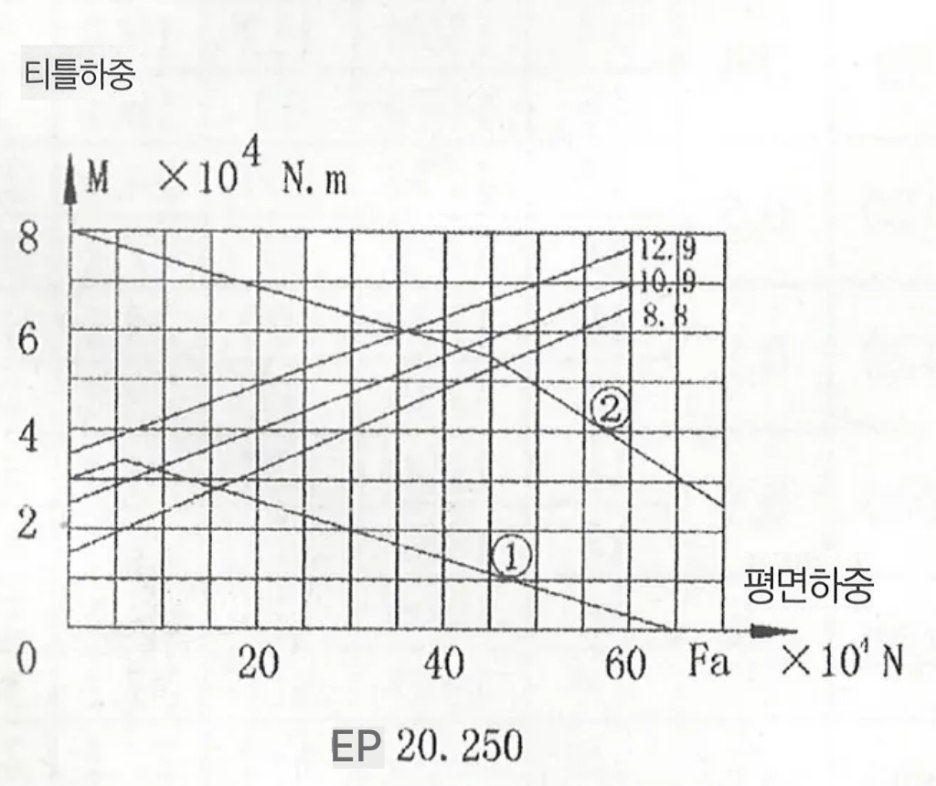

EPN 20.250 하중-모먼트 그래프





📊 축과 단위

• 가로축 (Fa, ×10⁴ N)
• → 축방향 하중(위에서 누르는 힘)
• → 예: 값이 20이면 20×10⁴ = 200,000 N = 200 kN
• 세로축 (M, ×10⁴ N·m)
• → 틸팅 모멘트(한쪽으로 기울게 하는 힘)
• → 예: 값이 4이면 4×10⁴ = 40,000 N·m

---

🔹 곡선들의 의미

1. ① 정격하중 곡선 (Static Load Curve)

• 순간적으로 큰 힘(예: 설치, 충격)이 걸릴 때 버틸 수 있는 한계
• 이 곡선 안쪽에 있어야 정적 안정성 확보

1. ② 동격하중 곡선 (Dynamic Load Curve)

• 실제 운전 중에 반복적으로 힘을 받을 때의 허용 범위
• 기계가 돌아갈 때는 반드시 이 곡선 안쪽에서 사용해야 수명 보장

1. 8.8 / 10.9 / 12.9 선

• 베어링을 고정하는 볼트의 강도 등급
• 숫자가 높을수록 강한 볼트 → 더 큰 하중과 모멘트를 버틸 수 있음
• 8.8: 일반 고장력
• 10.9: 고강도
• 12.9: 초고강도

---

🔹 어떻게 읽는가? (예시)

• 만약 내 장비에서 Fa=40 (400 kN), **M=3 (30 kN·m)**이 걸린다고 하면:

1. 가로축 40, 세로축 3 지점을 찍는다.
2. 이 점이 ② 곡선 안쪽이고, 내가 사용하는 볼트 등급(예: 10.9) 선 안쪽이라면 → 안전하게 사용 가능.
3. 만약 곡선 바깥이라면 → 과부하 → 설계 변경 필요.

---

✅ 정리

• 가로축: 축방향 힘 (Fa)
• 세로축: 기울림 모멘트 (M)
• ① 곡선: 순간적 한계 (정적)
• ② 곡선: 운전 한계 (동적)
• 8.8/10.9/12.9: 볼트 강도 등급별 허용 영역

👉 즉, 이 그래프는 “내가 쓰려는 조건이 이 베어링이 안전하게 버틸 수 있는 범위 안에 있는지”를 확인하는 지도라고 보시면 됩니다.



🔹 허용 하중 범위 (근사치, 그래프 기준)

• 정격 축방향 하중: 약 600 kN (Fa ≈ 60×10⁴ N)
• 동격 축방향 하중: 약 400450 kN 수준 (Fa ≈ 4045×10⁴ N)
• 틸팅 모멘트 허용 (M):
• 최대 약 80 kN·m (세로축 8×10⁴ N·m)
• 볼트 강도에 따라 달라짐:
• 8.8급: M ≈ 50~55 kN·m
• 10.9급: M ≈ 60~65 kN·m
• 12.9급: M ≈ 70~75 kN·m

---

🔹 제품 특성 및 활용

• 구조적 특성:
• 1열 볼 구조로 비교적 콤팩트하며, 설치가 간단
• 논기어 타입으로 외부 구동기어를 사용하지 않고 플랜지 체결 방식에 적합
• 적용 분야:
• 자동화 장비, 소형 크레인, 태양광 트래커, 경량 건설기계
• 설계 권장:
• 동적 사용 조건은 반드시 ② 곡선 안쪽에서 검토
• 모멘트 하중이 크면 볼트 10.9 이상을 권장, 고모멘트 환경은 12.9 사용 필수

---

✅ 요약

EPN 20.250은 내경 170 / 외경 330 / 높이 60의 1열 볼 논기어 스윙베어링으로,

• 정격 축하중 약 600 kN, 동적 약 400~450 kN 수준
• 허용 모멘트 최대 약 80 kN·m (볼트 등급에 따라 달라짐)
• 소형~중형 장비, 트래커, 자동화 설비에 적합
• 실제 적용 시 동격하중 곡선 + 볼트 등급 곡선을 반드시 참고해 안전검토 필요
