1열 볼 논기어타입 스윙베어링 EPN 20.224 제품해설

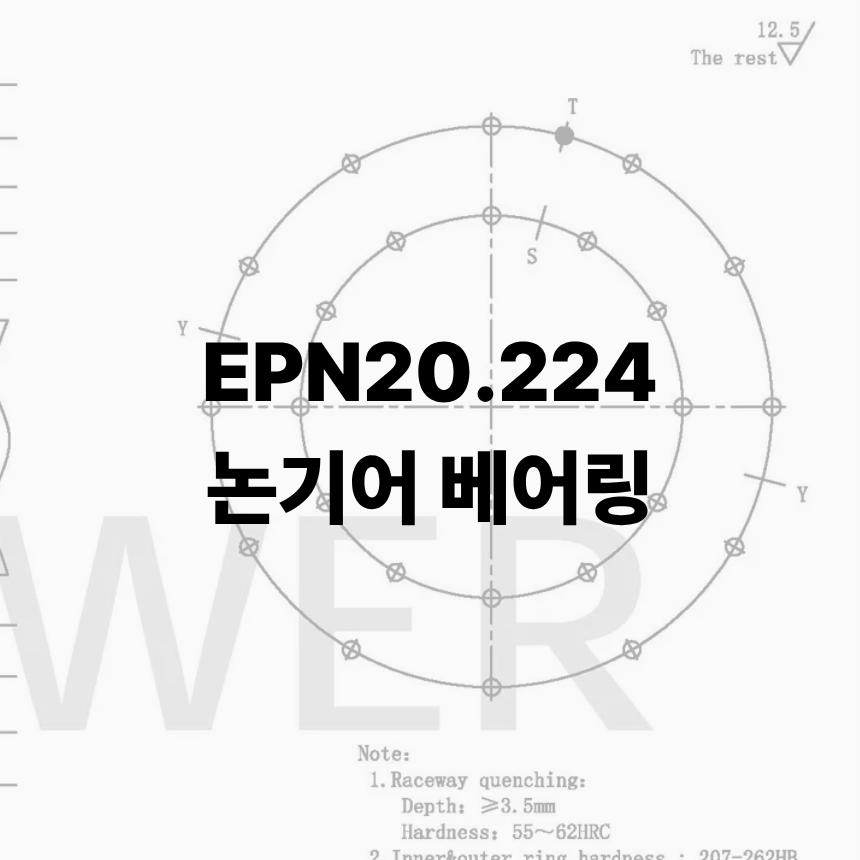

이파워 E-POWER 선회베어링 슬루잉베어링 EPN.20.224 도면





📐 기본 치수

• 모델명: EPN 20.224
• 타입: 논기어 타입 (무기어 Slewing Bearing)
• 소재: 50Mn, SCM440
• 외경(OD): Ø304 mm
• 내경(ID): Ø144 mm
• 높이(H): 60 mm
• 볼 직경: Ø20mm
• PCD (Pitch Circle Diameter): Ø224 mm
• 마운팅 볼트 홀 (Inner / Outer): 12-Ø16 (동일, 균등 분포)
• 탭홀: 2-M10×1 (T-그리스 주입용, 위치 지정)
• Soft Tap (S) & Grease Nipple (Y): 도면에 표기되어 있음
• 레이스웨이 열처리 경도 : HRC 55~62, 깊이 ≥ 3.5 mm
• Inner & Outer ring 퀜칭 및 템퍼링 경도 : HB 207~262
• 치형부 열처리 및 크기에 따라 착색 혹은 도금 가능
• 허용 축방향 클리어런스 (Axial Clearance, Fa): 0.04 ~ 0.20 mm
• 허용 반경방향 클리어런스 (Radial Clearance, Fr): 0.04 ~ 0.20 mm

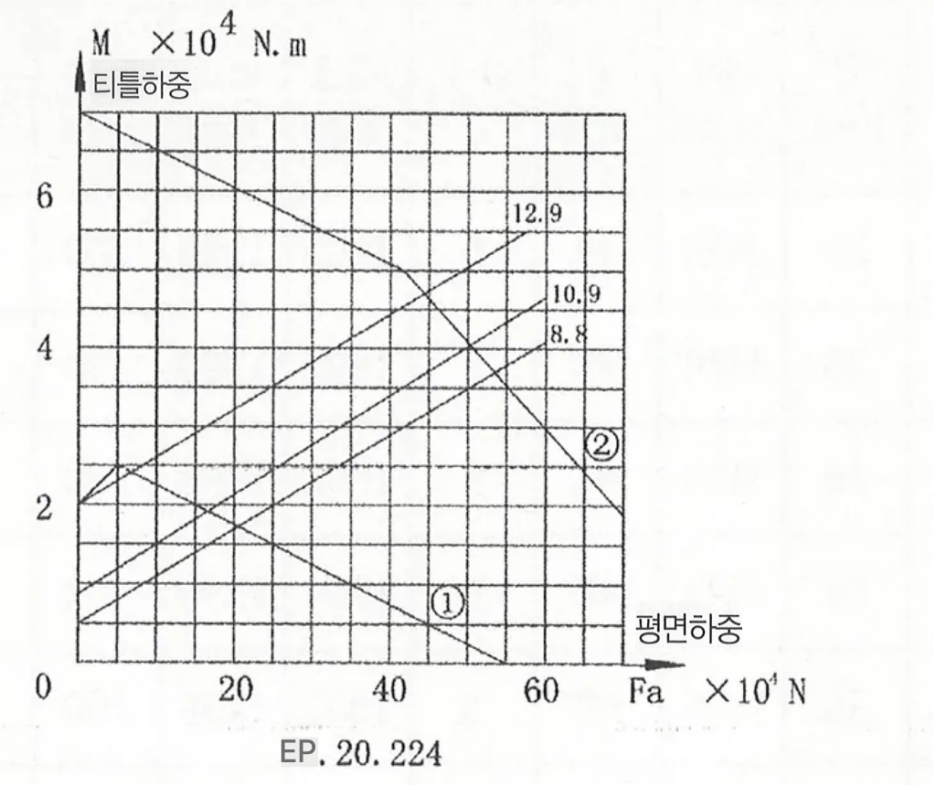

EPN 20.244 하중-모먼트 그래프





1. 그래프의 기본 축

• 가로축 (X축, Fa): 축방향 하중(평면하중) → 단위는 ×10⁴ N
• 예: 20이라면 20×10⁴ = 200,000 N (200 kN)
• 세로축 (Y축, M): 티틀(전도) 모멘트 → 단위는 ×10⁴ N·m
• 예: 4라면 4×10⁴ = 40,000 N·m

즉, 한쪽 축은 하중(힘), 다른 축은 **모멘트(비틀림)**를 나타냅니다.

→ 베어링이 동시에 받는 힘과 모멘트의 조합을 이 좌표평면에서 보는 거예요.

---

2. 주요 선의 의미

• ① 정격 하중 곡선 (Rated Load Curve)
• → 베어링이 정상적인 수명(10⁴~10⁵ 회전 기준)으로 견딜 수 있는 안전 사용 영역을 나타냅니다.
• ② 동격 하중 곡선 (Dynamic Load Curve)
• → 반복 하중이나 실제 동작 중 고려해야 하는 허용 영역. 정격보다 조금 더 보수적으로 봐야 합니다.
• 기울어진 세 개의 직선 (8.8 / 10.9 / 12.9)
• → 체결 볼트의 강도 등급(8.8, 10.9, 12.9)에 따라 허용되는 조합이 달라집니다.
• 8.8 → 일반적인 볼트 (허용 한계가 낮음)
• 10.9 → 고장력 볼트 (더 높은 하중·모멘트 견딤)
• 12.9 → 초고장력 볼트 (가장 높은 안전 한계 제공)

즉, 같은 베어링이라도 체결 볼트 등급에 따라 실제 사용 가능 범위가 달라집니다.

---

3. 그래프 읽는 법

예를 들어,

• 축방향 하중이 **40×10⁴ N = 400,000 N (400 kN)**일 때,
• 정격 하중 곡선(①)과 만나는 세로값을 읽으면,
• → 허용 모멘트는 약 20,000~25,000 N·m 정도라는 뜻입니다.

반대로,

• 모멘트가 60,000 N·m 작용할 때,
• X축을 따라가면 허용되는 축방향 하중이 대략 200,000 N (200 kN) 정도임을 알 수 있습니다.

---

4. 요약

• X축: 축방향 하중 (N 단위)
• Y축: 티틀 모멘트 (N·m 단위)
• ①, ② 곡선: 베어링 자체의 정격/동격 허용 영역
• 8.8 / 10.9 / 12.9 직선: 볼트 강도에 따른 실제 허용 한계
• 그래프 안쪽 영역: 안전하게 사용할 수 있는 하중–모멘트 조합

---

👉 정리하면, 이 그래프는 **“이 베어링이 축방향 하중과 모멘트를 동시에 받을 때 어느 범위까지 안전하게 쓸 수 있는가”**를 보여주는 지도와 같습니다.
