1열 볼 논기어타입 스윙베어링 EPN.20.200 제품해설

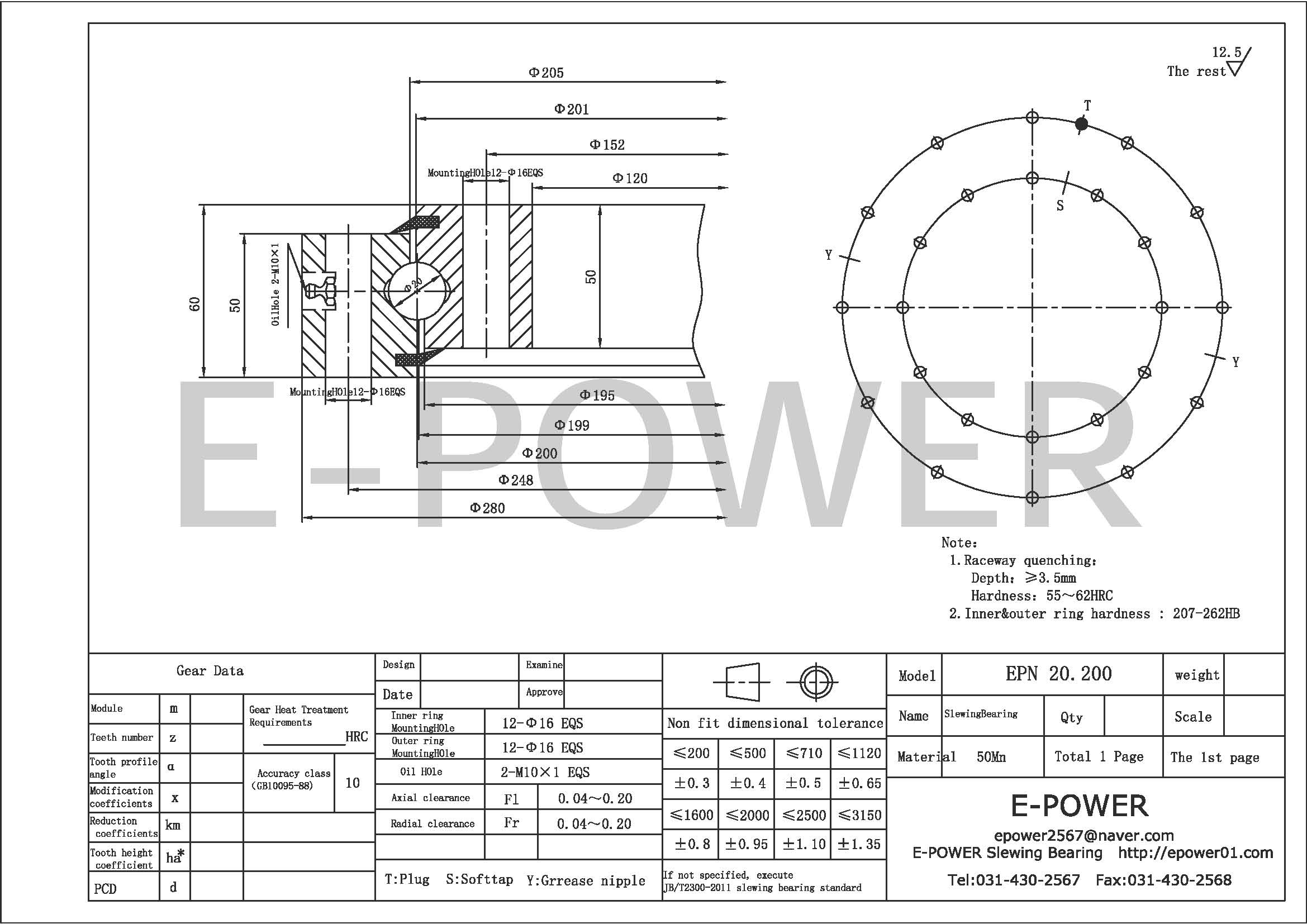

E-POWER 이파워 선회베어링 슬루잉베어링 EPN.20.200 도면



🔹 기본 사양 (도면 기준)

• 모델명: EPN 20.200
• 형식: 1열 볼타입, 논기어 (No Gear)
• 치수: 내경 120 mm / 외경 280 mm / 높이 60 mm
• 재질: 50Mn, 42CrMo(SCM440)
• 레이스웨이 열처리 경도 : HRC 55~62, 깊이 ≥ 3.5 mm
• Inner & Outer ring 퀜칭 및 템퍼링 경도 : HB 207~262
• 조립 홀: Inner/Outer 각각 12-Φ16 볼트 홀 (등분 배열)
• 그리스 니쁠 및 오일 플러그 제공

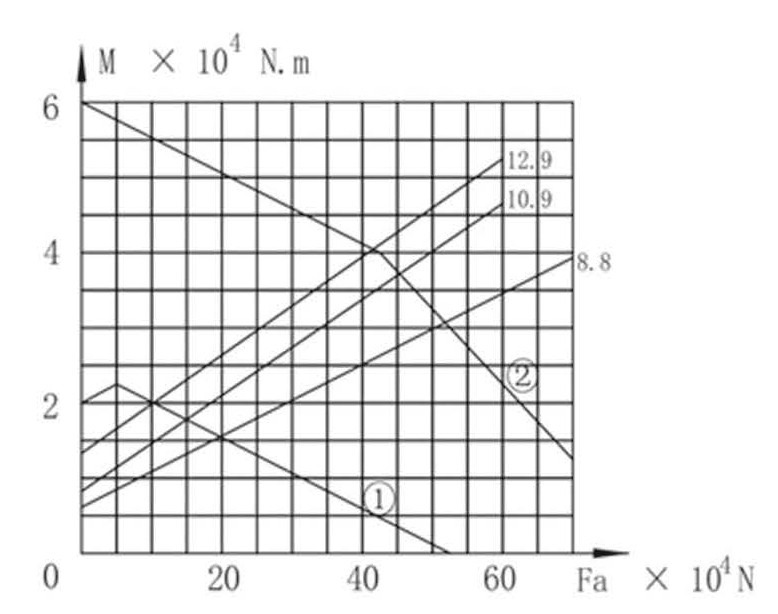

EPN 20.200 하중-모먼트 그래프





📊 그래프 구조

• 가로축 (Fa, ×10⁴ N)
• → 축방향 하중 (Axial Load)을 의미합니다.
• → 예: 값이 20이면 20×10⁴ = 200,000 N (200 kN)
• 세로축 (M, ×10⁴ N·m)
• → 경사 모멘트 하중 (Tilting Moment)을 의미합니다.
• → 예: 값이 3이면 3×10⁴ = 30,000 N·m

즉, 이 그래프는 "어느 정도의 축방향 하중과 모멘트 하중을 동시에 버틸 수 있는가?"를 나타냅니다.

---

🔹 곡선의 의미

1. ① 곡선 (정격하중 곡선, Static Load Curve)

• 설치·비상 상황 등 순간적으로 큰 하중이 걸릴 때 허용 한계
• 그래프 안쪽이면 안전, 곡선 바깥으로 벗어나면 위험

1. ② 곡선 (동격하중 곡선, Dynamic Load Curve)

• 장시간 반복되는 실제 운전 중의 지속 허용 한계
• 기계가 계속 작동할 때 반드시 이 곡선 안쪽에 있어야 수명이 보장됨

1. 8.8 / 10.9 / 12.9 선

• 체결 볼트의 강도 등급을 나타냅니다.
• 숫자가 높을수록 고강도 볼트이며, 더 큰 하중·모멘트를 버틸 수 있습니다.
• 8.8: 일반 고장력 볼트
• 10.9: 고강도 볼트
• 12.9: 초고강도 볼트

---

🔹 읽는 방법 (예시)

1. 기계에서 Fa = 20 (200 kN), M = 3 (30 kN·m) 라고 가정하면,
2. 그래프에서 가로축 20, 세로축 3 지점을 찍습니다.
3. 이 점이 ② 곡선 안쪽이고, 사용 볼트 강도선(예: 10.9급) 안쪽에 있다면 → 안전하게 사용 가능.
4. 만약 곡선 밖이라면 → 베어링이 과부하 상태가 되므로 위험.

---

✅ 요약

• 가로축: 축방향 하중 (Fa)
• 세로축: 모멘트 하중 (M)
• ① 곡선: 정적 허용 한계 (설치/순간 하중)
• ② 곡선: 동적 허용 한계 (실제 운전 시)
• 8.8 / 10.9 / 12.9: 체결 볼트 강도에 따른 허용 영역

👉 따라서, 이 그래프는 스윙베어링이 실제 하중 조건에서 안전하게 사용할 수 있는지 판단하는 지도라고 이해하시면 됩니다.





🔹 제품 해석

• 구조적 특성:
• 1열 볼타입으로 비교적 경량·소형 장비에 적합. (예: 로봇, 소형 회전장치, 경량 구조물)
• 기어부가 없는 논기어 타입이라 외부 피니언 구동 없이, 직접 플랜지 체결·구동 설계가 필요합니다.
• 하중 특성:
• 정격하중(①)에서는 축방향 200 kN(20×10⁴ N) 부근까지 안정적.
• 동격하중(②)에서는 반복 하중 기준 약 600 kN(60×10⁴ N)까지 허용.
• 수평하중이 작용하면 모멘트(M)가 발생하므로, 볼트 강도 등급에 따른 곡선을 반드시 검토해야 합니다.
• → 8.8등급은 안전영역이 좁아 한계적.
• → 10.9 이상을 권장, 고모멘트 환경이라면 12.9 사용이 바람직.
• 적용 예시:
• 소형 크레인 회전부, 자동화 장치 회전축, 로봇 조인트 등.

---

✅ 정리

EPN 20.200은 소형·경량용 1열 볼 논기어 스윙베어링으로, 내경 120 / 외경 280 / 높이 60 사이즈.

하중-모멘트 검토 시,

• 정격하중은 곡선①, 동격하중은 곡선② 참조
• 모멘트 발생 시 볼트 강도 등급 10.9 이상을 권장 (12.9 사용 시 안전 여유 확보)
