1열 볼 외치기어타입 스윙베어링 EPO 40.1000-M10 제품 해설





이파워 스윙베어링 슬루잉 베어링 EPO.40.1000-M10 도면

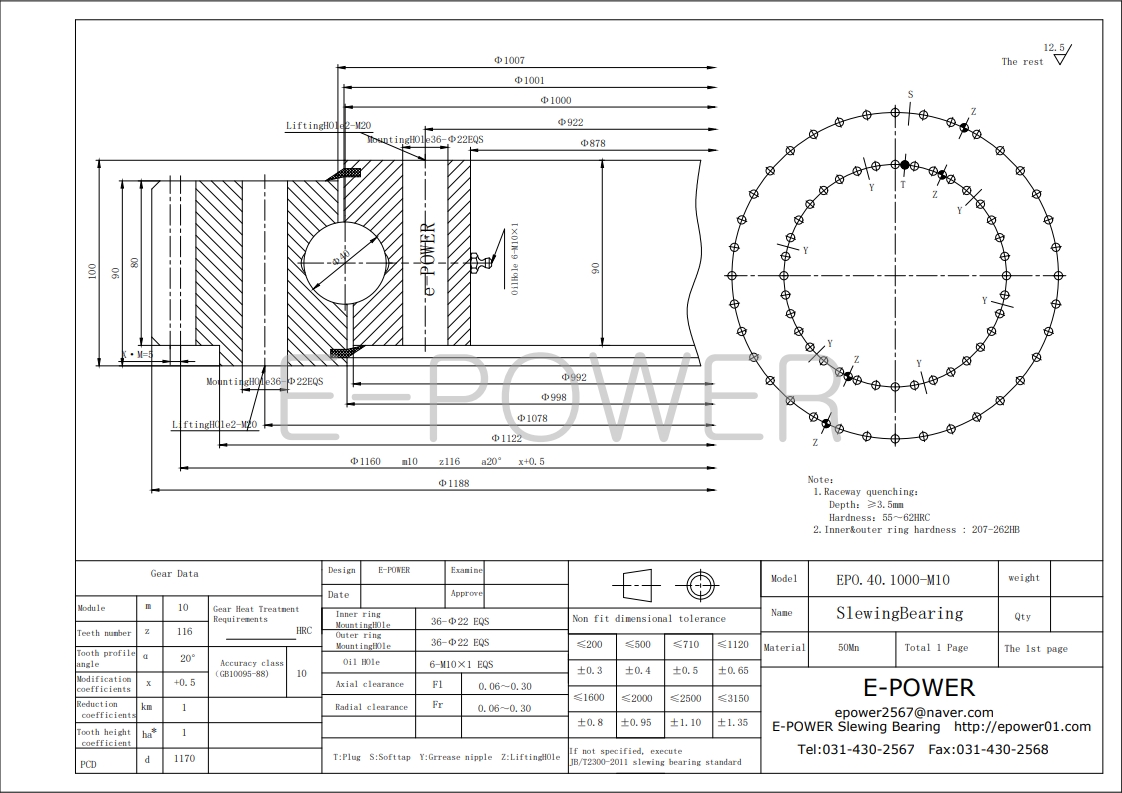

🔹 1. 도면 해설



• 장착홀(Mounting Hole) : Φ22 × 36개
• 리프팅홀(Lifting Hole) : M16 × 2
• 윤활 구조(Oil Hole) : 6-M10×1 + Grease Nipple(T)



• 클리어런스 공차
• 축방향(Axial) : 0.06 ~ 0.30 mm
• 방사방향(Radial) : 0.06 ~ 0.30 mm



• 열처리 조건
• 레이스웨이 경화 깊이 ≥ 3.5 mm
• 경도 HRC 55~62
• 내·외륜 기지 경도 HB 207~262



• 기어 구조 특징
• 외치기어 Z116
• 모듈 m10 피니언과 외부에서 직접 구동
• 대형·고하중 회전 장비에 최적화









🔹 2. 제품 기본 사양



• 모델명 : EPO 40.1000-M10
• 외경 (Do) : 1188 mm
• 내경 (Di) : 878 mm
• 높이 (H) : 100 mm
• 재질(Material) : 50Mn









🔹 3. 기어 사양 (Gear Data)



• 기어 타입 : 외치기어(External Gear)
• 모듈 (m) : 10
• 이 수 (z) : 116
• 압력각 (α) : 20°
• 보정계수 (x) : +0.5
• PCD : Φ1170
• 감속비 계수 (km) : 1.0
• 정밀도 등급 : GB10095-88 / 10급

👉 Z116 외치기어는 넓은 접촉면적을 갖고 있어

대형 장비 회전 시 부드러운 구동 + 높은 내하중 성능을 제공합니다.













EPO.40.1000-M10 하중-모먼트 그래프

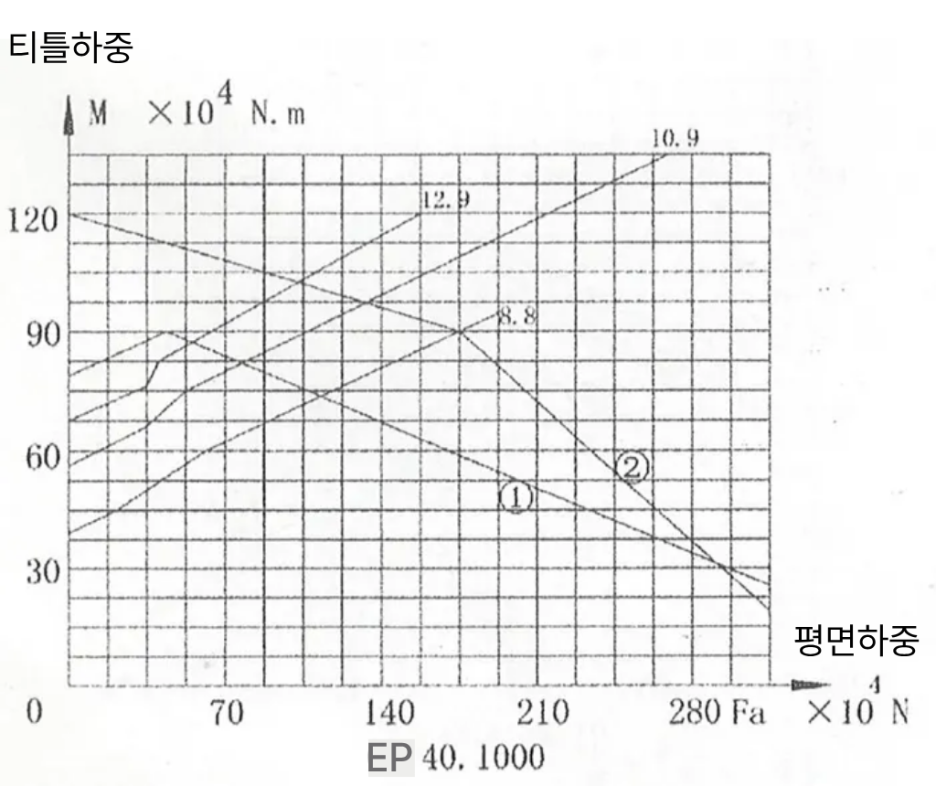

🔹 4. 하중–모멘트 그래프 해설



좌표축

• Fa(×10⁴ N) : 축방향 하중
• M(×10⁴ N·m) : 틸팅 모멘트



그래프 구성

• ① 정격하중(동적) : 반복 사용 기준
• ② 최대허용하중(정적) : 순간 과부하 허용
• 8.8 / 10.9 / 12.9 체결 볼트선



예시 해석

Fa = 210 ×10⁴ N (2,100 kN)

• 정격하중 ① 내부 → 장기간 사용 가능
• 최대하중 ② 내부 → 일시적 과부하 안전
• 틸팅모멘트(M)와 조합해 최종 설계 가능 여부 판단

👉 그래프 내부 = 안전 영역,

👉 그래프 외부 = 과하중 위험











🔹 5. 초보자용 설명



EPO 40.1000-M10은

바깥쪽에 기어가 달린 외치기어형 대형 스윙베어링입니다.

• 피니언이 외부 톱니와 맞물려 장비 전체를 회전
• 고하중·대형 장비의 중심 회전축 역할
• 크레인·굴삭기·플랜트 등에서 널리 사용











🔹 6. 기술자용 핵심 포인트



• m10 피니언과의 백래시 조정 필수
• 설치면 강성(Rigidity) 확보 → 틸팅 성능 확보의 핵심
• 체결 볼트는 10.9~12.9급 권장
• 윤활 관리(6-M10x1 오일홀) 철저히 유지할 것
• 설계 시 반드시 **정격하중 기준(①)**으로 평가해야 수명 확보











🔹 7. 주요 활용 분야



• 대형 굴삭기 회전 플랫폼
• 크레인 상부 회전부
• 해양 플랜트 구조물
• 대형 자동화 설비
• 태양광 트래커
• 공작기계 대형 회전부
• 산업용 대형 턴테이블









🔹 8. 결론 및 활용 문구



EPO 40.1000-M10은

대규모 하중과 극한 작업 환경에서도 안정적인 회전 성능을 제공하는 고신뢰성 외치기어 스윙베어링입니다.

• 높은 토크 대응
• 넓은 하중 분산 성능
• 점검·정비 용이한 외치기어 구조
• E-POWER의 검증된 고하중 라인업

대형 회전 장비 설계 시 최적의 선택지입니다.
