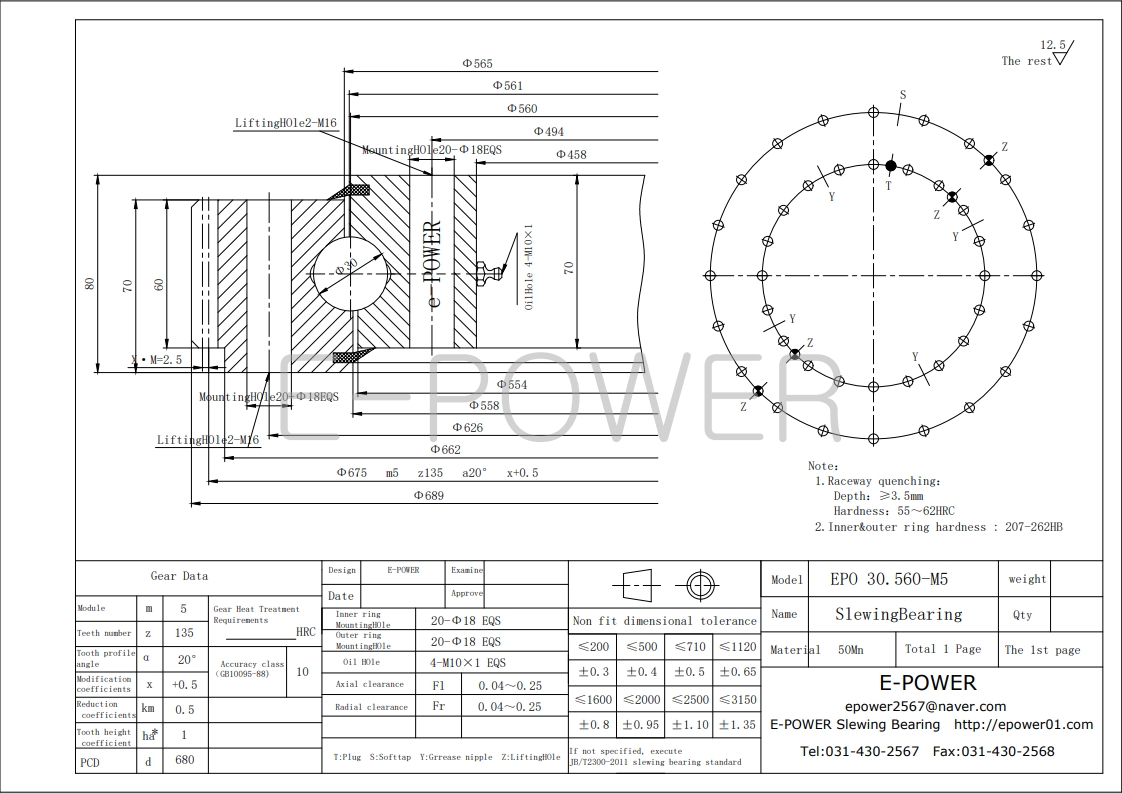

🔹 1. 도면 해설
- 장착홀 (Mounting Hole) : Φ18 × 20개
- 리프팅홀 (Lifting Hole) : M16 × 2
- 윤활 구조(Oil Hole) : 4-M10×1, 그리스 니플(T) → 정기 윤활 가능
- 클리어런스(공차)
- 축방향(Axial) : 0.04 ~ 0.25 mm
- 방사방향(Radial) : 0.04 ~ 0.25 mm
- 열처리 조건
- 레이스웨이 경도: HRC 55~62
- 경화 깊이: ≥ 3.5 mm
- 내·외륜 기지경도: HB 207~262
- 외치기어 구조 특징
- 외륜에 Z135 외치기어 가공
- 피니언(m5)과 직접 맞물려 구동
- 외부 접근이 용이해 유지관리·교체가 간단함
🔹 2. 제품 기본 사양
- 모델명 : EPO 30.560-M5
- 외경 (Do) : 689 mm
- 내경 (Di) : 458 mm
- 높이 (H) : 80 mm
- 재질(Material) : 50Mn
🔹 3. 기어 사양 (Gear Data)
- 기어 타입 : 외치기어(External Gear)
- 모듈 (m) : 5
- 이 수 (z) : 135
- 압력각 (α) : 20°
- 보정계수 (x) : +0.5
- PCD : Φ680
- 감속비 계수 km : 0.5
- 정밀도 등급 : GB10095-88 / 10급
👉 모듈 5 기어 → 중하중·정밀 구동 장비용으로 적합
👉 Z135 외치기어 → 부드러운 구동 + 넓은 물림면 확보

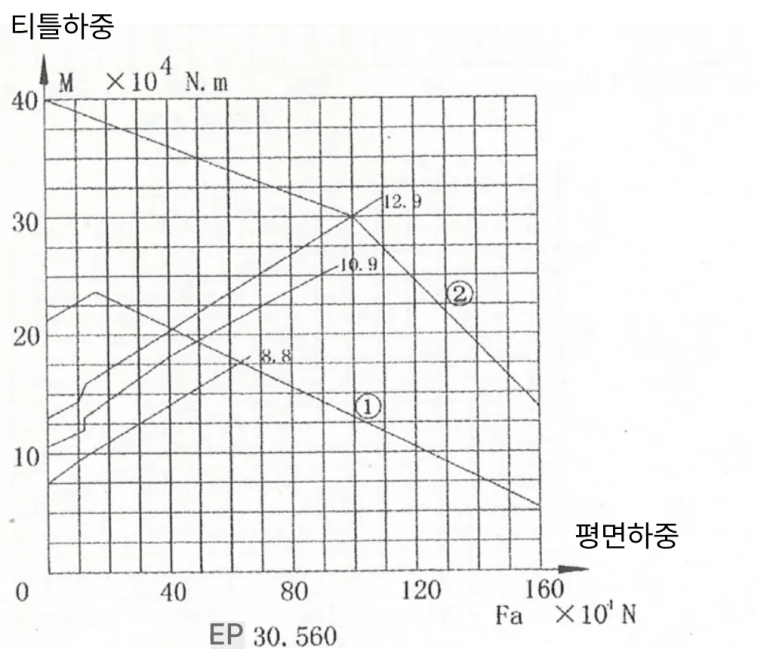

🔹 4. 하중–모멘트 그래프 해설
좌표축
- Fa(×10⁴ N) : 축방향 하중
- M(×10⁴ N·m) : 틸팅 모멘트
그래프 구성
- ① 정격하중(동적)
- ② 최대허용하중(정적)
- **볼트 등급(8.8 / 10.9 / 12.9)**에 따른 허용 범위 표시
예시 해석
- Fa = 140 ×10⁴ N (1400 kN)
- 정격하중 ① 내부 → 장기간 사용 가능
- 최대하중 ② 내부 → 순간 과부하 대응 가능
- 기울기(M)와 조합해 최종 안전 설계 수행
👉 그래프 안쪽이면 안전, 바깥이면 과부하 위험
🔹 5. 초보자용 설명
EPO 30.560-M5는 **외부에 톱니가 달린 회전 관절(베어링)**입니다.
- 피니언이 외쪽에서 톱니와 맞물려 회전
- 굴삭기·크레인처럼 무거운 장비를 매끄럽게 회전시키는 핵심 부품
- 유지보수가 쉽고 설치도 간단한 장점이 있습니다.
🔹 6. 기술자용 핵심 포인트
- 모듈 5 피니언(m5) 사용 필수 + 백래시 조정 필요
- 설계 시 정격하중 곡선 기준으로 최적 모델 선정
- 체결 볼트는 10.9급 이상 권장
- 설치면 강성 확보 → 틸트 성능 직접 영향
- 정기적인 윤활 관리(4-M10 오일홀)로 수명↑
🔹 7. 주요 활용 분야
- 중형 굴삭기
- 크레인 회전부
- 산업용 턴테이블
- 자동화 장비
- 태양광 트래커
- 로봇 회전축
- 건설기계 기어링
🔹 8. 결론 및 활용 문구
EPO 30.560-M5는
중하중 장비의 안정된 회전을 위한 외치기어 스윙베어링 표준 모델입니다.
- 외치기어 구조로 유지보수 용이
- 높은 회전 안정성
- 산업 현장에서 다년간 검증된 E-POWER 기술력 기반
E-POWER 외치기어 시리즈의 대표적인 중형 모델입니다.
도면 다운로드
*현재 도면은 기본사양이지만 "소비자가 원하는대로" 만들어 드립니다.
*스윙베어링에 대한 더 많은 정보는 홈페이지를 방문해 주세요!
📞 제품 문의 및 상담
📞 문의: 031-430-2563
📞 전화: 010-3685-2834/ 010-9872-5735/ 010-9321-2567
📧 이메일: epower2567@naver.com
🌐 홈페이지: www.epower01.com
