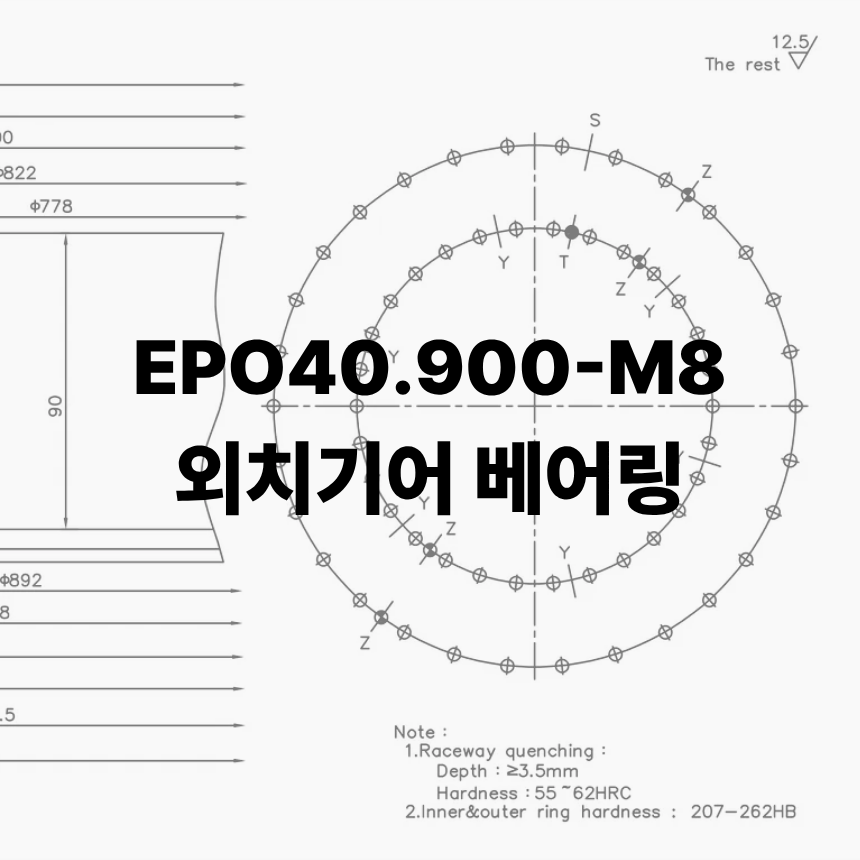

1열 볼 외치기어타입 스윙베어링 EPO 40.900-M8 제품 해설

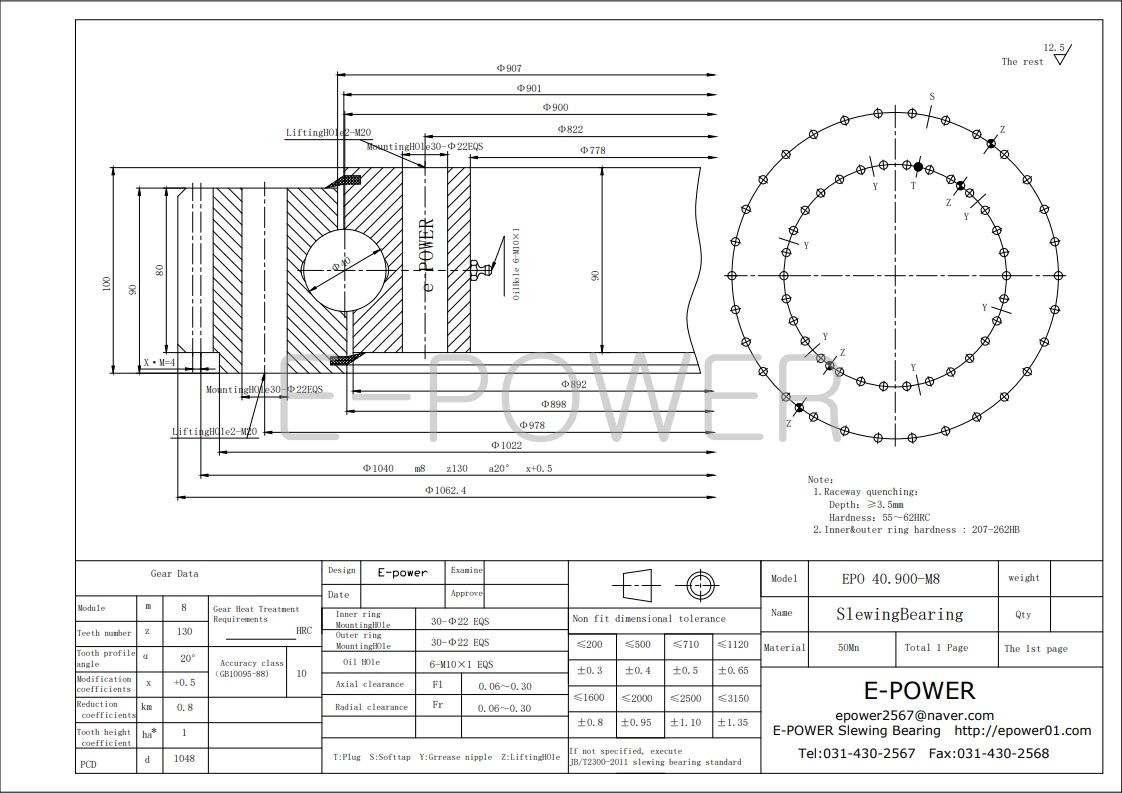

이파워 스윙베어링 슬루잉 베어링 EPO.40.900-M8 도면











🔹 1. 도면 해설



• 장착홀(Mounting Hole) : Φ22 × 30개 (내·외륜 동일)
• 리프팅홀(Lifting Hole) : M16 × 2
• 윤활 구조(Oil Hole) : 6-M10×1 + Grease Nipple



• 클리어런스 공차
• 축방향(Axial) : 0.06 ~ 0.30 mm
• 방사방향(Radial) : 0.06 ~ 0.30 mm



• 열처리 조건
• 레이스웨이 열처리 깊이 ≥ 3.5 mm
• 경도 HRC 55~62
• 내·외륜 기지경도 HB 207~262



• 기어 구조 특징
• 외치기어 Z130
• 모듈(m8) 피니언과 맞물림
• 중~대형 장비에서 안정적 구동 성능 제공









🔹 2. 제품 기본 사양



• 모델명 : EPO 40.900-M8
• 외경 (Do) : 1062.4 mm
• 내경 (Di) : 778 mm
• 높이 (H) : 100 mm
• 재질(Material) : 50Mn







🔹 3. 기어 사양 (Gear Data)



• 기어 타입 : 외치기어(External Gear)
• 모듈 (m) : 8
• 이 수 (z) : 130
• 압력각 (α) : 20°
• 보정계수 (x) : +0.5
• PCD : Φ1048
• 감속비 계수 (km) : 0.8
• 정밀도 등급 : GB10095-88 / 10급

👉 Z130 기어는 더 많은 치수로 부드러운 구동 + 높은 하중 분산 성능을 제공합니다.

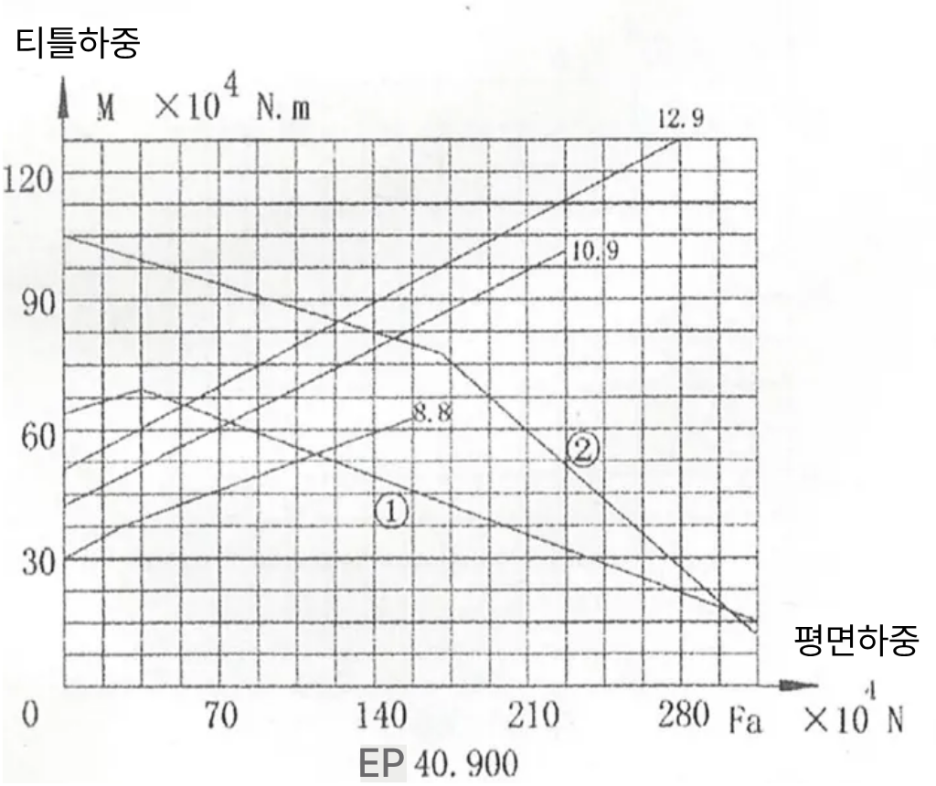

EPO.40.900-M8 하중-모먼트 그래프

🔹 4. 하중–모멘트 그래프 해설



좌표축

• Fa(×10⁴ N) : 축방향 하중
• M(×10⁴ N·m) : 틸팅 모멘트



그래프 구성

• ① 정격하중(동적 기준)
• ② 최대허용하중(정적 기준)
• 8.8 / 10.9 / 12.9 볼트선 : 체결 볼트 강도별 허용 범위



예시 해석

Fa = 210 ×10⁴ N (2,100 kN)

• ① 내부 → 장기 사용 안정
• ② 내부 → 순간 과하중 안전
• 틸팅모멘트(M)와의 조합 검토 필수

👉 그래프 내부 = 안전 설계

👉 그래프 외부 = 과하중 및 수명 저하 위험









🔹 5. 초보자용 설명



EPO 40.900-M8은

바깥쪽에 기어 톱니가 가공된 외치기어 스윙베어링입니다.

• 외부 피니언이 톱니와 맞물려 커다란 장비를 회전
• 대형 장비용 회전 시스템에서 가장 널리 사용되는 구조
• 유지관리와 접근성이 좋은 형태









🔹 6. 기술자용 핵심 포인트



• m8 피니언과의 정확한 백래시 조정 필수
• 체결 볼트는 10.9급 이상 권장
• 설치면(Rigidity) 강성 부족 시 M값 성능 떨어짐
• 윤활 구조(6-M10x1) 정기 유지보수 필요
• 설계 시 반드시 정격하중 곡선(①) 기준으로 선정해야 수명 보장











🔹 7. 주요 활용 분야



• 대형 굴삭기
• 크레인 회전 플랫폼
• 해양 플랜트 회전부
• 태양광 트래커
• 산업용 회전 시스템
• 대형 자동화 설비
• 공작기계 회전 베드









🔹 8. 결론 및 활용 문구



EPO 40.900-M8은

대형 하중·고정밀 회전 장비에 최적화된 외치기어 스윙베어링입니다.

• 높은 내하중 성능
• 넓은 치형 접촉 안정성
• 외치기어 구조로 점검·유지보수 용이
• E-POWER 고하중 시리즈의 대표 모델

산업 현장에서 검증된 고신뢰 회전 솔루션입니다.











도면 다운로드

D1062.4 d778 H100 EPO 40.900-M8.dwg

0.09MB

D1062.4 d778 H100 EPO 40.900-M8.pdf

0.10MB









*현재 도면은 기본사양이지만 "소비자가 원하는대로" 만들어 드립니다.
