1열 볼 외치기어타입 스윙베어링 EPO 40.800-M8 제품 해설





이파워 스윙베어링 슬루잉 베어링 EPO.40.800-M8 도면





• 📘 E-POWER 스윙베어링 EPO 40.800-M8 기술 자료

  🔹 제품 기본 사양

  • 모델명: EPO 40.800-M8
  • 타입: 1열 볼, 외치기어(External Gear) 타입
  • 치수
  • 내경 (Di): 678 mm
  • 외경 (Do): 966.4 mm
  • 높이 (H): 100 mm
  • 재질: 50Mn, SCM440
  • 레이스웨이 열처리 경도 : HRC 55~62, 깊이 ≥ 3.5 mm
  • Inner & Outer ring 퀜칭 및 템퍼링 경도 : HB 207~262
  • 치형부 열처리 및 크기에 따라 착색 혹은 도금 가능

  ---

  🔹 기어 사양

  • 모듈 (m): 8
  • 이 수 (z): 118
  • 압력각 (α): 20°
  • 피치원지름 (PCD): Φ952

  👉 외치기어 타입은 외부 치형이 구동기어와 맞물려 회전 동작을 수행합니다.

  ---

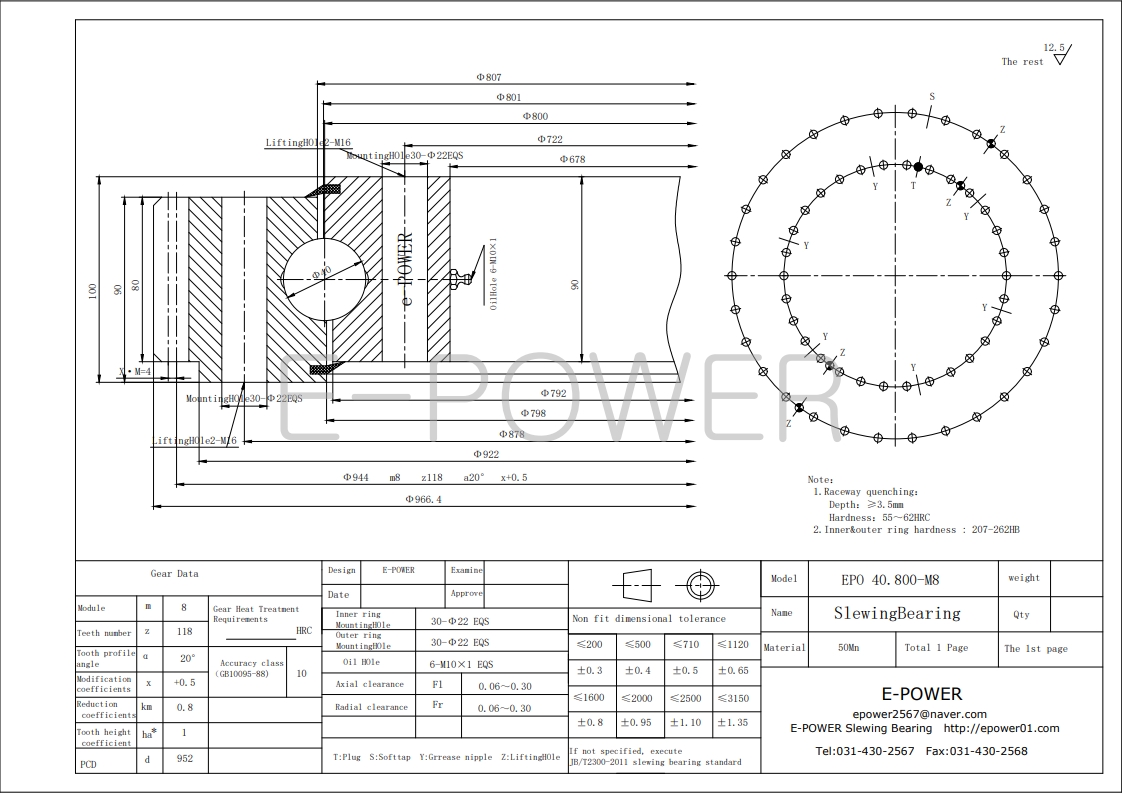

  🔹 도면 해설

  • 장착홀 (Mounting Hole): Φ22, 30개 (내·외륜 동일)
  • 리프팅 홀 (Lifting Hole): M16, 2개
  • 윤활 구조: 오일홀 6-M10, 그리스 니플(T) → 정기적 유지보수 용이
  • 축방향 클리어런스 (Axial clearance, Fa): 0.06 ~ 0.30 mm
  • 방사방향 클리어런스 (Radial clearance, Fr): 0.06 ~ 0.30 mm

  ---

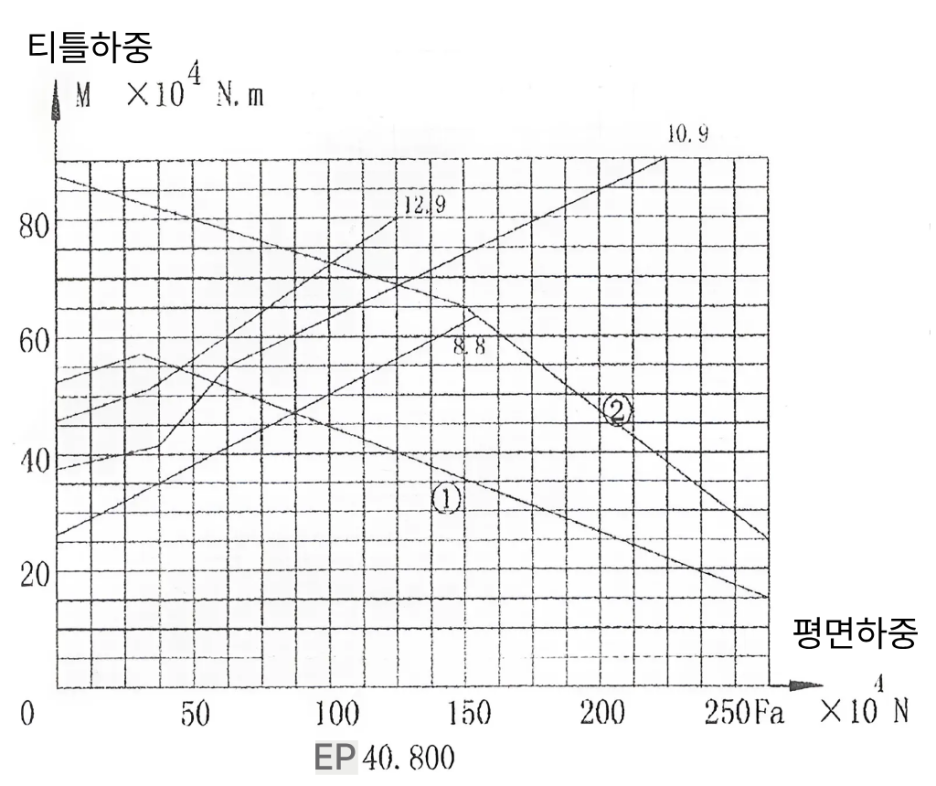

  EPO 40.800-M8 하중-모먼트 그래프





  🔹 하중-모멘트 그래프 해설

  1️⃣ 좌표축

  • 가로축 (Fa, ×10⁴ N) → 축방향 하중 (Axial Load, 평면하중)
  • 세로축 (M, ×10⁴ N·m) → 틸팅 모멘트 (Tilting Moment, 기울어짐 하중)

  2️⃣ 그래프 선 의미

  • ① 정격하중 곡선: 장기간 반복 사용 가능한 안전 영역 (동적 기준)
  • ② 최대 허용하중 곡선: 순간적으로 버틸 수 있는 한계 (정적 기준)
  • 볼트 강도 곡선 (8.8 / 10.9 / 12.9): 체결 볼트 강도 등급별 허용 범위

  3️⃣ 그래프 읽는 방법 (예시)

  • **Fa = 200 ×10⁴ N (약 2,000kN, 200톤)**일 경우:
  • 정격하중 곡선(①) 안쪽 → 장기간 사용 가능
  • 최대허용하중 곡선(②) 안쪽 → 순간 하중 가능, 반복 사용은 위험
  • 틸트 모멘트(M)와 조합해 실제 사용 가능 여부 검토 필요

  👉 그래프 내부 = 안전 사용 / 그래프 외부 = 과부하 위험

  ---

  🔹 초보자용 설명

  👉 EPO 40.800-M8은 **“외부 톱니가 달려 초대형 구조물을 회전시키는 강력한 관절”**입니다.

  • 가로축 = 눌림 하중(축방향)
  • 세로축 = 기울어짐 하중(틸트)
  • 선 안쪽 = 안전, 선 바깥 = 위험

  ---

  🔹 기술자용 핵심 포인트

  • 설계 시 반드시 정격하중 곡선 기준으로 검토해야 수명 보장
  • 안전계수 1.25~1.5 이상 적용 권장
  • **체결 볼트 강도(8.8 / 10.9 / 12.9)**에 따라 허용치 달라짐
  • 외치기어 타입 특성상 백래시 관리 및 윤활 유지보수 필수

  ---

  🔹 주요 활용 분야

  • 초대형 크레인, 해양 구조물
  • 대형 굴삭기, 건설 중장비
  • 산업용 자동화 설비
  • 특수 산업 장비 및 중량급 로봇
