한눈에 확인하는 이파워 선회드라이브 EPH 제원

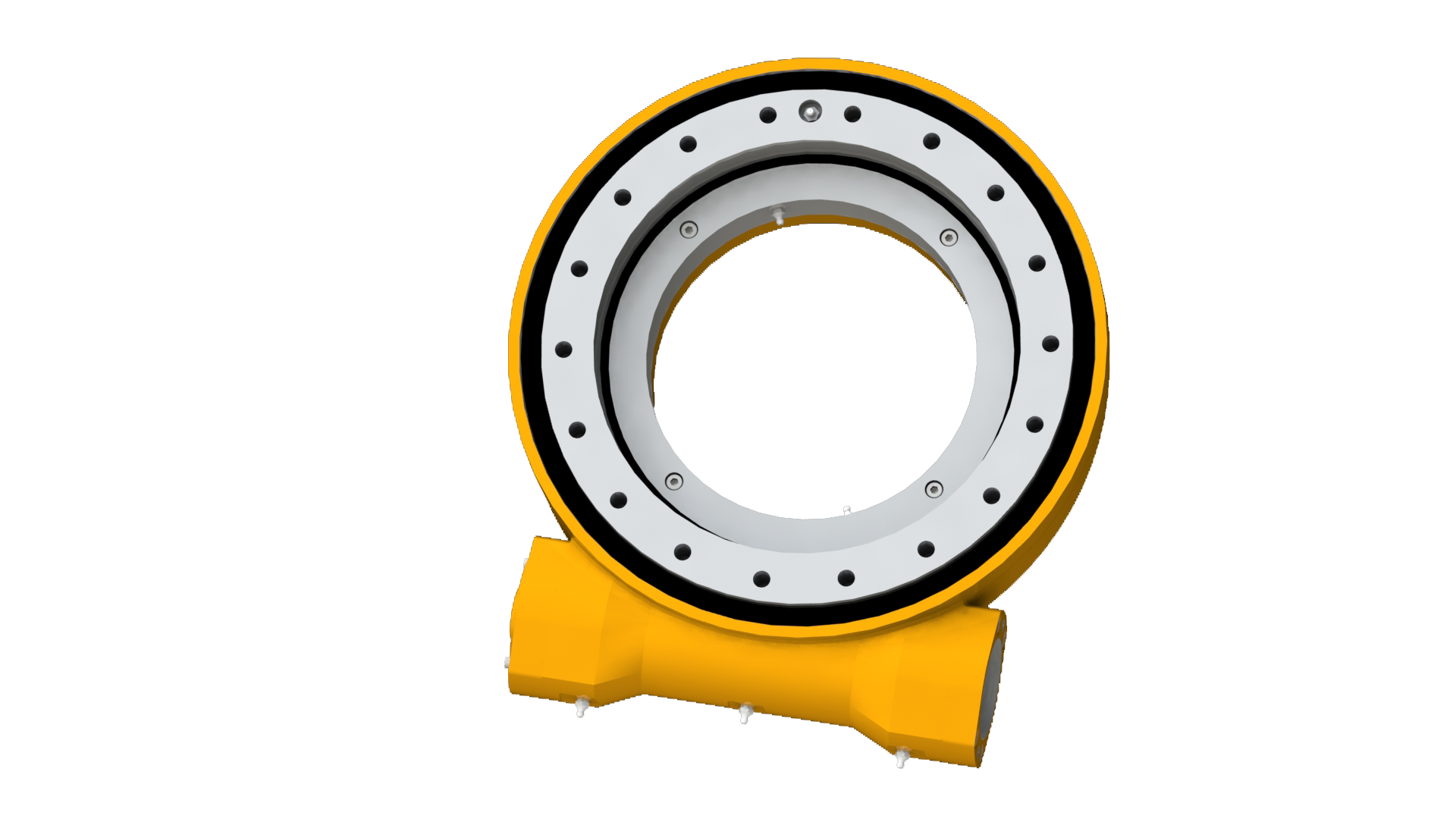

이파워 E-POWER 선회드라이브 슬루잉드라이브 EPH 시리즈



EPH 시리즈

MODEL	RATIO	MAX OUTPUT TORQUE (kN.m)	MAX TILTING MOMENT (kN.m)	HOLDING TORQUE (kN.m)	MAX AXIAL LOAD (kN)	MAX RADIAL LOAD (kN)	OUTPUT SPEED (rpm)	BACKLASH
EPH9	1/62	9	35.6	39.8	580	220	<1.5	≤0.15º
EPH12	1/79	9.5	57	44.3	760	280	<1.5	≤0.15º
EPH14	1/86	10.8	71.2	49.5	960	360	<1.5	≤0.13º
EPH17	1/104	12.96	142.4	74	1166	435	<1.5	≤0.1º
EPH19	1/94	18.5	150	82	1300	550	<1.5	≤0.1º
EPH21	1/90	28.7	203	107	1600	650	<1.5	≤0.1º
EPH25	1/94	35	300	180	2000	800	<1.5	≤0.1º







이파워 E-POWER 선회드라이브 슬루잉드라이브 EPH-2R 시리즈





EPH-2R 시리즈 : 입력 2방향

MODEL	RATIO	MAX OUTPUT TORQUE (kN.m)	MAX TILTING MOMENT (kN.m)	HOLDING TORQUE (kN.m)	MAX AXIAL LOAD (kN)	MAX RADIAL LOAD (kN)	OUTPUT SPEED (rpm)	BACKLASH
EPH14-2R	1/86	16.2	71.2	74	960	360	<1.5	-
EPH17-2R	1/104	19.44	142.4	110	1166	435	<1.5	-
EPH21-2R	1/90	48	203	181	1600	650	<1.5	-
EPH25-2R	1/94	50	55	180	1500	-	<1.5	-









제품 도면 다운로드

▼ ▽▼ ▽ ▼

EPH9-62M-25H-R-REV.A.dwg

0.17MB

EPH12-79M-25H-R-REV.A.dwg

0.19MB

EPH14-86M-25H-R-REV.A.bak

0.19MB

EPH17-104M-25H-R-REV.A.dwg

0.20MB

EPH19-94M-25H-R-REV.A.dwg

0.18MB

EPH21-90M-25H-R-REV.dwg

0.19MB





EPH14-86M-25H-2R-REV.A.dwg

0.19MB

EPH17-104M-25H-2R-REV.A.dwg

0.19MB

EPH21-90M-25H-2R-REV.A.dwg

0.18MB

EPH25-94MT-40S-2R-REV.A.dwg

0.19MB
