EPH17 스윙드라이브 + 5HP 서보모터 조합, 괜찮을까?





1. 왜 이 조합을 검토했을까?



이번에 살펴본 장치는 E-Power EPH17 스윙드라이브에 5마력(HP) 서보모터와 1/20 감속기를 붙여서 사용하는 방식입니다.

쉽게 말해, 무거운 하중을 천천히, 힘 있게 회전시키는 장치입니다.

이번 검토의 목적은 “이 조합이 실제 하중을 안전하게 버티고, 원하는 속도와 힘을 낼 수 있는가?”를 확인하는 것입니다.

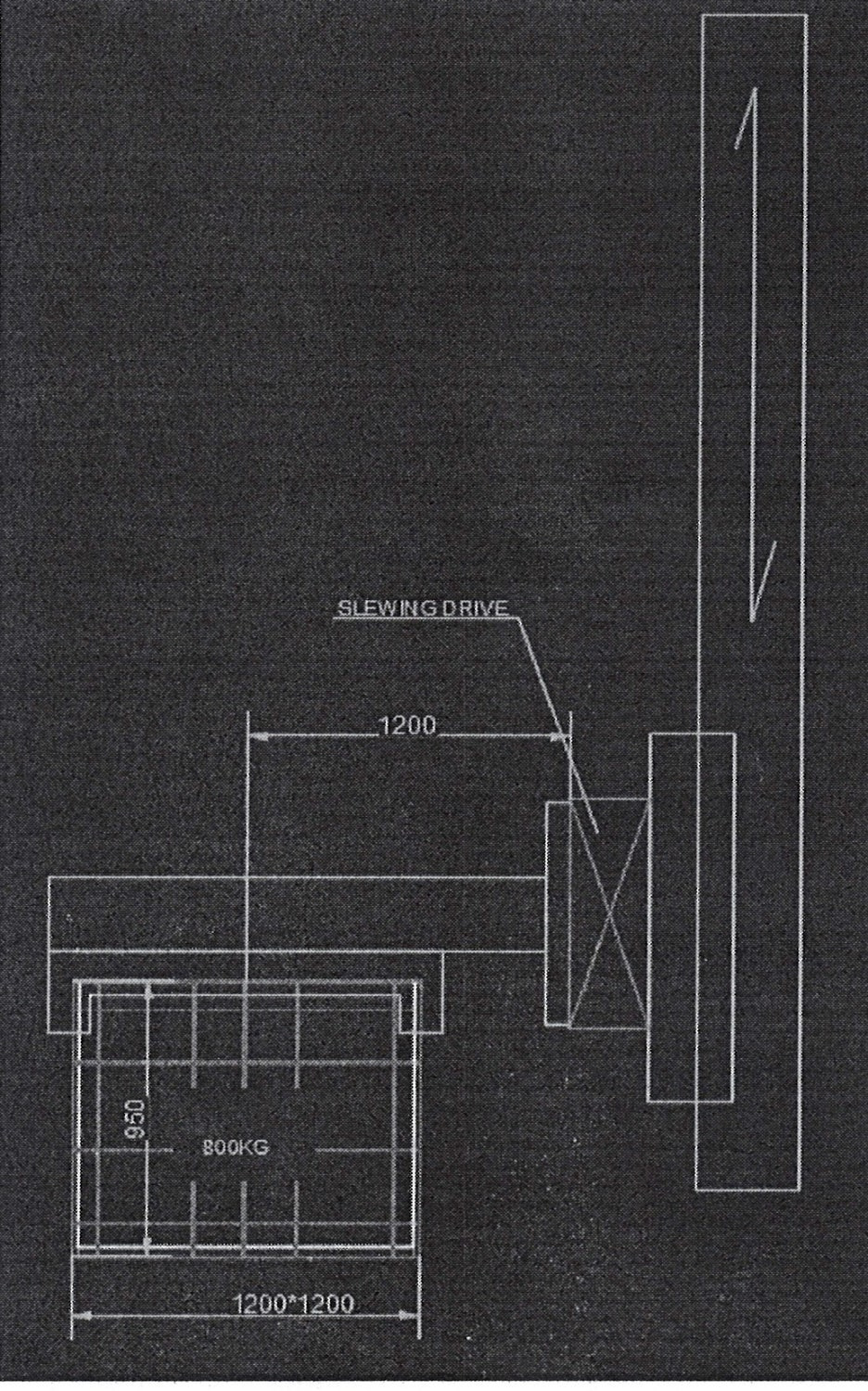

2. 조건은 이렇습니다











• 하중 무게: 약 800~850kg (소형 승용차 한 대보다 약간 가벼움)
• 무게 중심 위치: 회전축에서 약 1.2~1.27m 떨어짐
• 목표 속도: 1.2~1.5rpm (분당 1바퀴 조금 넘게 회전)
• 장치 구성: 5HP 서보모터 + 1/20 감속기 + EPH17 스윙드라이브(104:1 웜기어 내장)

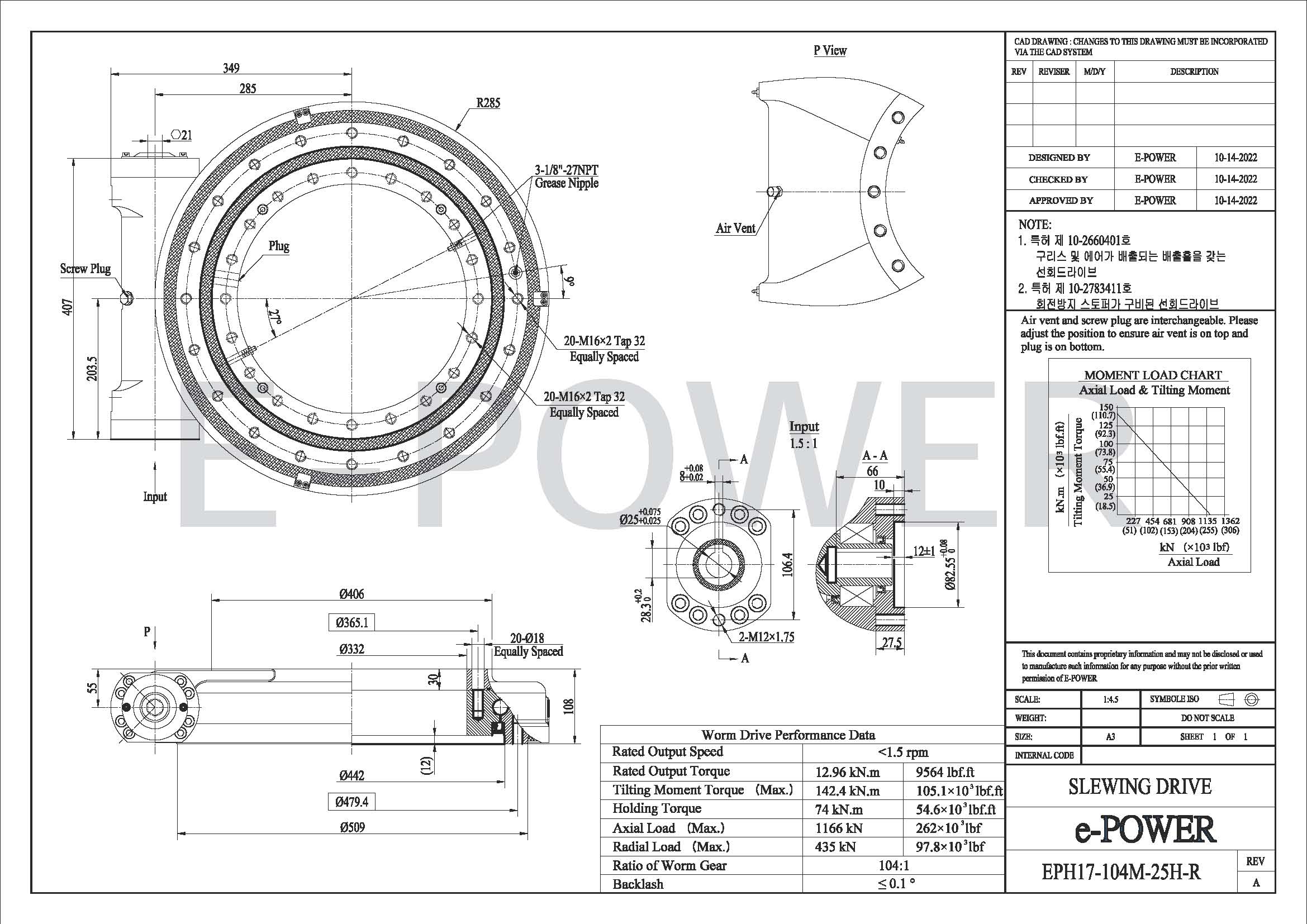

3. EPH17 도면



E-POWER 이파워 슬루잉 드라이브 / 선회 드라이브 EPH17 도면



위는 EPH17-104M-25H-R 모델의 상세 도면입니다.

치수, 장착 홀 위치, 성능 데이터 등이 표시되어 있어 설계와 제작 시 참고할 수 있습니다.

















4. 하중 안전성 분석



하중이 회전축에서 멀리 떨어질수록 장치에 전복하려는 힘(전복모멘트)이 커집니다.

이번 조건에서 계산하면 약 9~10.6 kN·m의 힘이 걸립니다.

EPH17의 허용 전복모멘트는 105.1 kN·m이므로 안전율이 10배 이상입니다.

즉, 구조적으로는 매우 넉넉하고 안전합니다.















5. 힘(토크)과 속도 분석



모터는 빠르게 도는 대신 힘이 약하므로, 감속기를 사용해 속도를 줄이고 힘을 키웁니다.



• 모터 자체 힘: 3.7kW(5HP) 서보모터 = 약 11.8N·m 토크
• 1/20 감속 후: 약 212N·m
• EPH17 감속(104:1) 추가 후: 이론상 약 22.1kN·m (단, 실제 사용 시에는 정격 12.96kN·m를 넘기지 않도록 제한 필요)
• 최종 속도: 약 1.44rpm → 목표 범위(1.2~1.5rpm)에 적합















6. 실제 필요한 힘



• 정속 주행 시 마찰·저항 토크: 약 120N·m (가정치)
• 가속 시 추가 토크: 약 60N·m
• 합계 피크 토크: 약 210N·m
• 이는 장치 정격의 2% 미만이므로, 힘은 충분히 여유 있습니다.

















💡 특허 기술 적용: Seal Cover + Breather Hole 구조

① 🛡️ Seal Cover – 구리스 과다 주입으로 인한 손상 방지



스윙드라이브는 정비 시 과도한 구리스 주입으로 리테이너(retainer)가 외부로 탈락하거나, 마찰로 베어링을 손상시키는 문제가 발생할 수 있습니다.

이를 방지하기 위해 E-POWER는 특허 Seal Cover 구조를 적용했습니다.

Seal Cover의 효과:

✅ 과잉 구리스 유입 차단

✅ 리테이너 외부 탈락 방지

✅ 마찰 및 이상 마모 억제

✅ 제품 수명 연장 및 유지관리 안정성 향상









이파워 특허기술 : 씰커버 확인하기



↓ ↓ ↓



https://epower01.tistory.com/30

🔒 E-POWER 스윙드라이브의 특허기술 – Seal Cover 구조















② 🌬️ Breather Hole – 내부 압력 자동 배출 구조





또한 스윙드라이브는 회전 시 내부에 열이 발생하며, 기체 팽창으로 인해 압력이 상승합니다.

이러한 환경에서는 Seal이 손상되거나 윤활유가 누유될 수 있으므로, 내부 압력을 자연스럽게 해소하는 Breather Hole 구조가 필수입니다.



Breather Hole의 효과:

✅ 내부 기압 자동 조절

✅ Seal 파손 예방

✅ 윤활유 누유 방지

✅ 장비 수명 향상 및 고장 위험 최소화

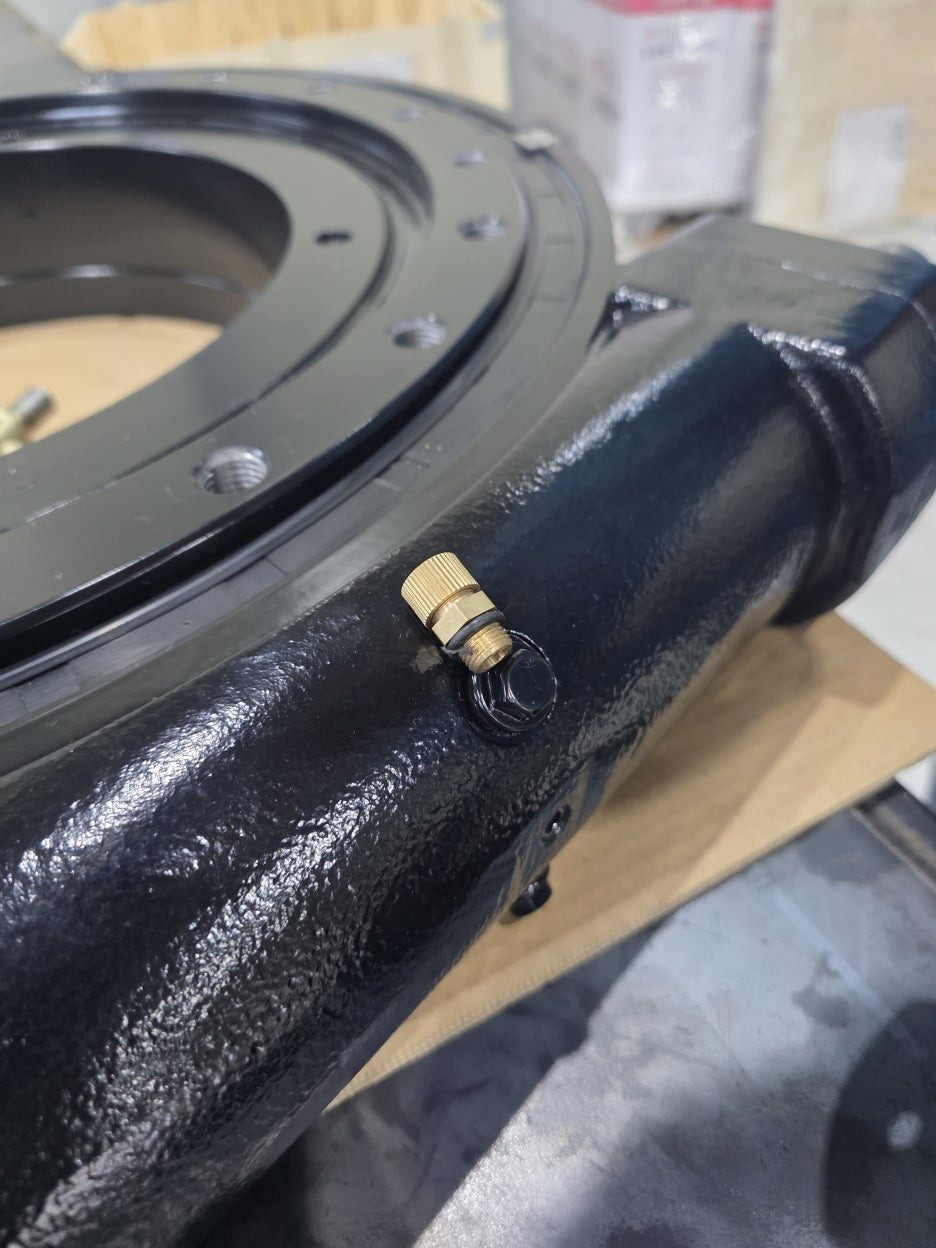

사진 속 황동 노즐은 단순한 배출구가 아닌, 특허 기술 기반의 '숨구멍'입니다.

E-POWER는 이런 작은 부품 하나에도 현장의 실수와 상황을 반영하여 설계합니다.





이파워 특허기술 : 숨구멍 확인하기



↓ ↓ ↓



https://epower01.tistory.com/32

🌀 E-POWER 스윙드라이브의 특허기술 – 숨 쉬는 구조

















7. 결론



• 토크·속도 모두 적합, 하중 안전율도 매우 높음
• 특허 기술 적용으로 내구성과 신뢰성 향상
• 역하중이 강한 환경에서는 전동브레이크 추가 권장
• 감속비와 모터 실제 사양을 정확히 확인하면 더 확실한 설계 가능











💡 한 줄 정리



“EPH17 + 5HP 서보모터 조합은 힘, 속도, 안전성, 내구성 모두 합격! 토크 제한과 브레이크만 잘 세팅하면 장기간 안정적으로 운전 가능합니다.”
