RAU 소형·CRBS·RA·RU 크로스롤러베어링, E-POWER 규격 대응 가이드







RAU 소형·CRBS·RA·RU 크로스롤러베어링
E-POWER 규격 대응 가이드













안녕하세요 이파워입니다.

산업용 로봇이나 정밀 자동화 장비를 설계하다 보면

RAU, CRBS, RA, RU와 같은 크로스롤러링 형번을 자주 접하게 됩니다.



기존 장비에 적용된 베어링을 교체하거나 단순히 내외경이 비슷한 제품을 찾는다면

기존 타입의 구조와 사용 조건에 맞는 제품군을 먼저 찾는 것이 중요합니다.



E-POWER에서는 이러한 제품 특성에 따라 크로스롤러베어링을

EMT,EBS,ERA,ERU시리즈로 구분하고 있습니다.

이번 글에서는 기존에 많이 사용되는 RAU 소형·CRBS·RA·RU타입을 기준으로

E-POWER에서는 어떤 시리즈를 검토할 수 있는지 정리해보겠습니다.







크로스롤러베어링 시리즈 한 눈에 보기.









크로스롤러베어링은 롤러를 교차배열하여 하나의 베어링에서 반경하중,축하중,틸팅 모멘트를

함께 지지할 수 있는 정밀 베어링입니다. 단순히 내·외경이 같다고 동일한 제품으로 판단해서는 안되며

내경·외경·폭뿐만 아니라 정격하중,클리어런스,정밀등급, 회전 링, 장착 구조 및 사용 조건을 함께 검토해야 합니다.

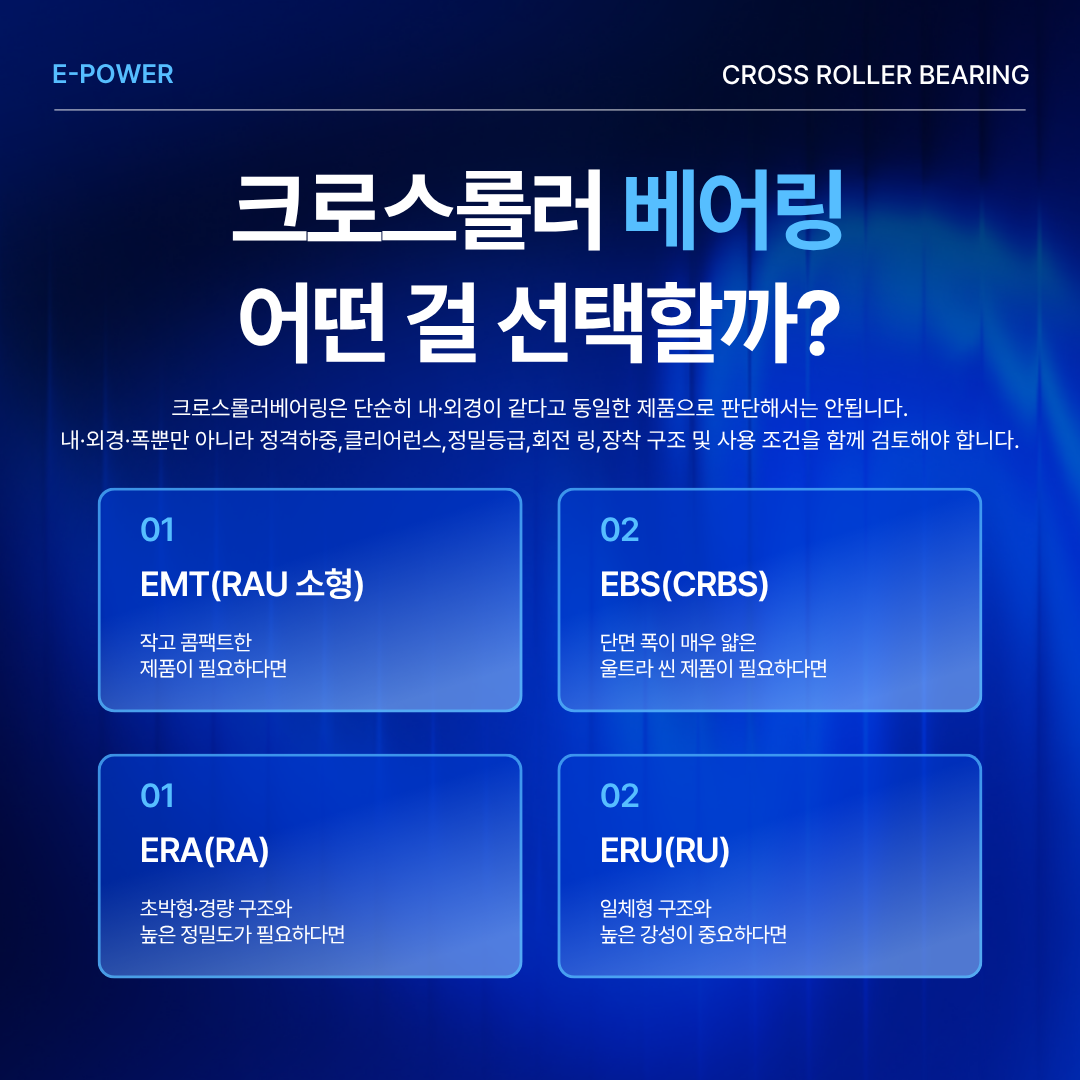

- 설치 공간 자체가 매우 작다 → EMT(RAU 소형)

- 베어링 단면 폭을 최대한 얇게 해야 한다 → EBS(CRBS)

- 얇고 가벼운 회전 구조가 필요하다 → ERA(RA)

- 높은 강성과 일체형 구조가 중요하다 → ERU(RU)



※같은 크로스롤러베어링이라도 제조사와 적용 목적에 따라 구조가 다를 수 있기 때문에

단순히 외형 치수만 비교해서 선정하는 것은 권장하지 않습니다.







EMT 크로스롤러링 - THK RAU 소형 타입 대응





EMT는 작은 설치 공간을 위한 미니 크로스롤러베어링 시리즈입니다.

장비 자체가 작거나 회전부에 사용할 수 있는 공간이 제한적인 경우,

베어링의 외형 크기는 시스템 설계에 직접적인 영향을 주게 됩니다.



EMT는 이러한 소형화 요구에 대응하기 위한 제품 군으로

RAU 소형 타입을 검토하고 있는 로봇 관절, 소형 자동화 모듈, 정밀 회전부 등에 적용할 수 있습니다.

특히 공간을 최소화하면서도 정밀한 회전이 필요한 시스템에서 우선적으로 검토할 수 있습니다.

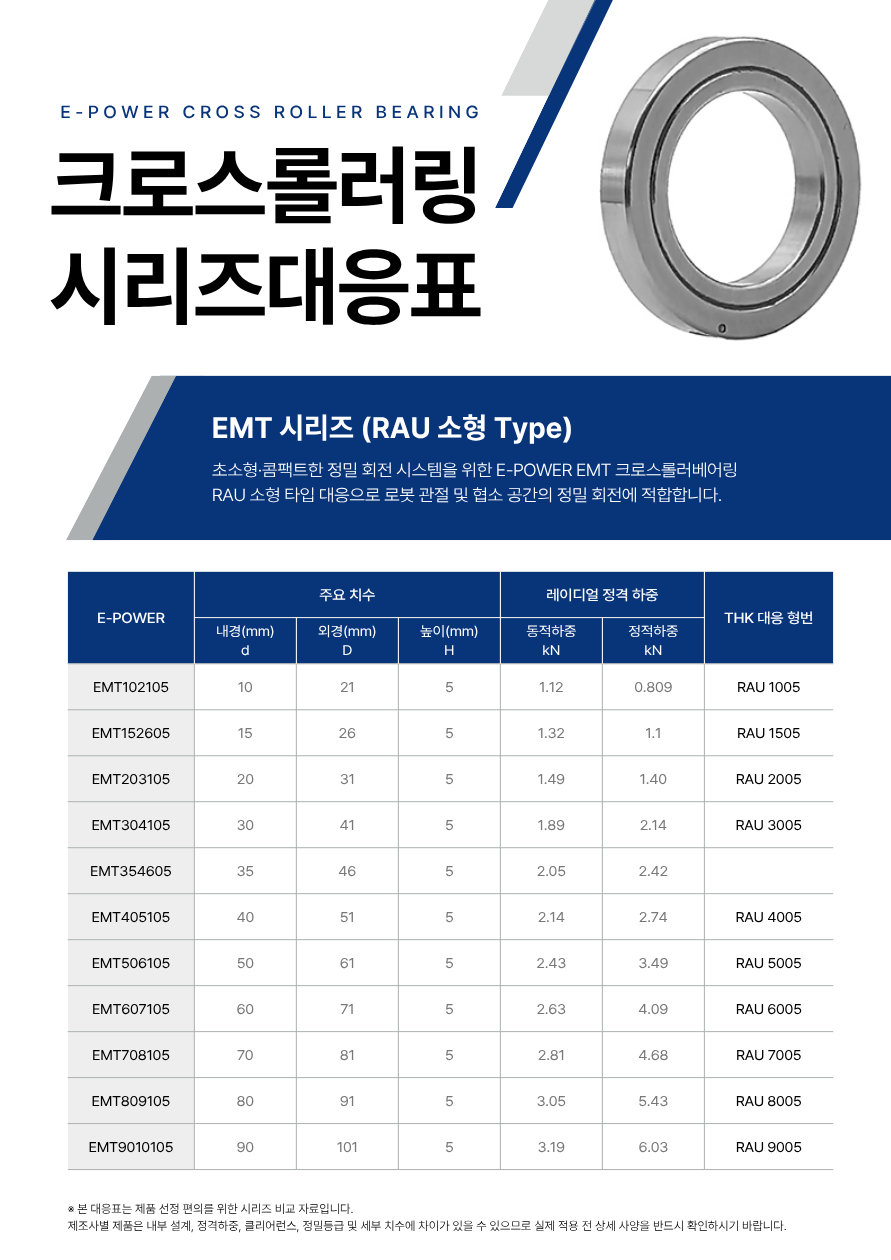

E-POWER (EMT)	주요 치수			레이디얼 정격 하중		THK 대응 형번
	내경(mm) d	외경(mm) D	높이(mm) H	동적하중 kN	정적하중 kN
EMT102105	10	21	5	1.12	0.809	RAU 1005
EMT152605	15	26	5	1.32	1.1	RAU 1505
EMT203105	20	31	5	1.49	1.40	RAU 2005
EMT304105	30	41	5	1.89	2.14	RAU 3005
EMT354605	35	46	5	2.05	2.42
EMT405105	40	51	5	2.14	2.74	RAU 4005
EMT506105	50	61	5	2.43	3.49	RAU 5005
EMT607105	60	71	5	2.63	4.09	RAU 6005
EMT708105	70	81	5	2.81	4.68	RAU 7005
EMT809105	80	91	5	3.05	5.43	RAU 8005
EMT9010105	90	101	5	3.19	6.03	RAU 9005









EBS 크로스롤러링 - IKO CRBS 타입 대응



회전부의 직경은 확보해야 하지만 베어링의 폭을 최대한 얇게 만들어야 하는 설계가 있습니다.
이때 검토할 수 있는 제품이 EBS 울트라 씬 크로스롤러베어링입니다.

EBS는 IKO CRBS 타입과 같은 울트라 씬 구조의 제품군을 검토할 때 참고할 수 있으며,
단면 폭을 최소화한 것이 특징입니다. 따라서 베어링이 차지하는 축 방향 공간을 줄여야 하는 로봇,

반도체 장비, 검사장비 및 소형 정밀 회전기구 등에 유리합니다.
E-POWER EBS 시리즈는 CC0 클리어런스·P5 정밀등급으로 구성하여 정밀 회전 시스템에 대응합니다.

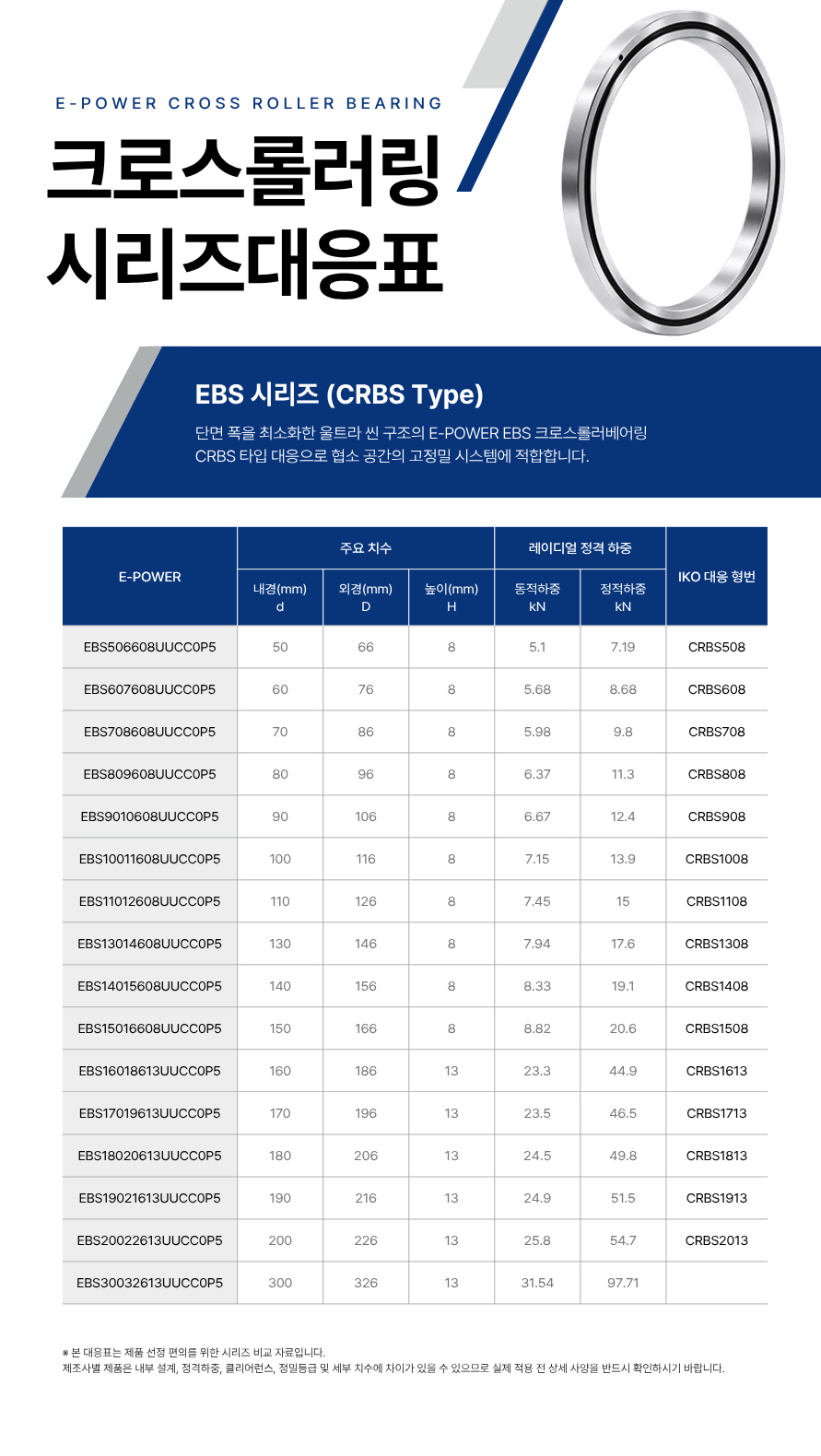

E-POWER (EBS)	주요 치수			레이디얼 정격 하중		IKO 대응 형번
	내경(mm) d	외경(mm) D	높이(mm) H	동적하중 kN	정적하중 kN
EBS506608UUCC0P5	50	66	8	5.1	7.19	CRBS508
EBS607608UUCC0P5	60	76	8	5.68	8.68	CRBS608
EBS708608UUCC0P5	70	86	8	5.98	9.8	CRBS708
EBS809608UUCC0P5	80	96	8	6.37	11.3	CRBS808
EBS9010608UUCC0P5	90	106	8	6.67	12.4	CRBS908
EBS10011608UUCC0P5	100	116	8	7.15	13.9	CRBS1008
EBS11012608UUCC0P5	110	126	8	7.45	15	CRBS1108
EBS13014608UUCC0P5	130	146	8	7.94	17.6	CRBS1308
EBS14015608UUCC0P5	140	156	8	8.33	19.1	CRBS1408
EBS15016608UUCC0P5	150	166	8	8.82	20.6	CRBS1508
EBS16018613UUCC0P5	160	186	13	23.3	44.9	CRBS1613
EBS17019613UUCC0P5	170	196	13	23.5	46.5	CRBS1713
EBS18020613UUCC0P5	180	206	13	24.5	49.8	CRBS1813
EBS19021613UUCC0P5	190	216	13	24.9	51.5	CRBS1913
EBS20022613UUCC0P5	200	226	13	25.8	54.7	CRBS2013
EBS30032613UUCC0P5	300	326	13	31.54	97.71









ERA 크로스롤러링 - THK RA 타입 대응





ERA는 THK RA 타입과 같은 초박형·경량 구조를 검토할 때 참고할 수 있는 크로스롤러베어링 시리즈입니다.
외륜 분할형·내륜 일체형 구조를 가지며, 베어링이 차지하는 공간뿐 아니라
회전체의 중량까지 줄여야 하는 설계에서 검토하기 좋습니다.

따라서 소형 로봇, 정밀기기, 측정장비처럼 경량화와 정밀 회전을 동시에 요구하는 장비에 적합성을 확인할 수 있습니다.
ERA 시리즈는 CC0 클리어런스·P2 정밀등급으로 구성됩니다.

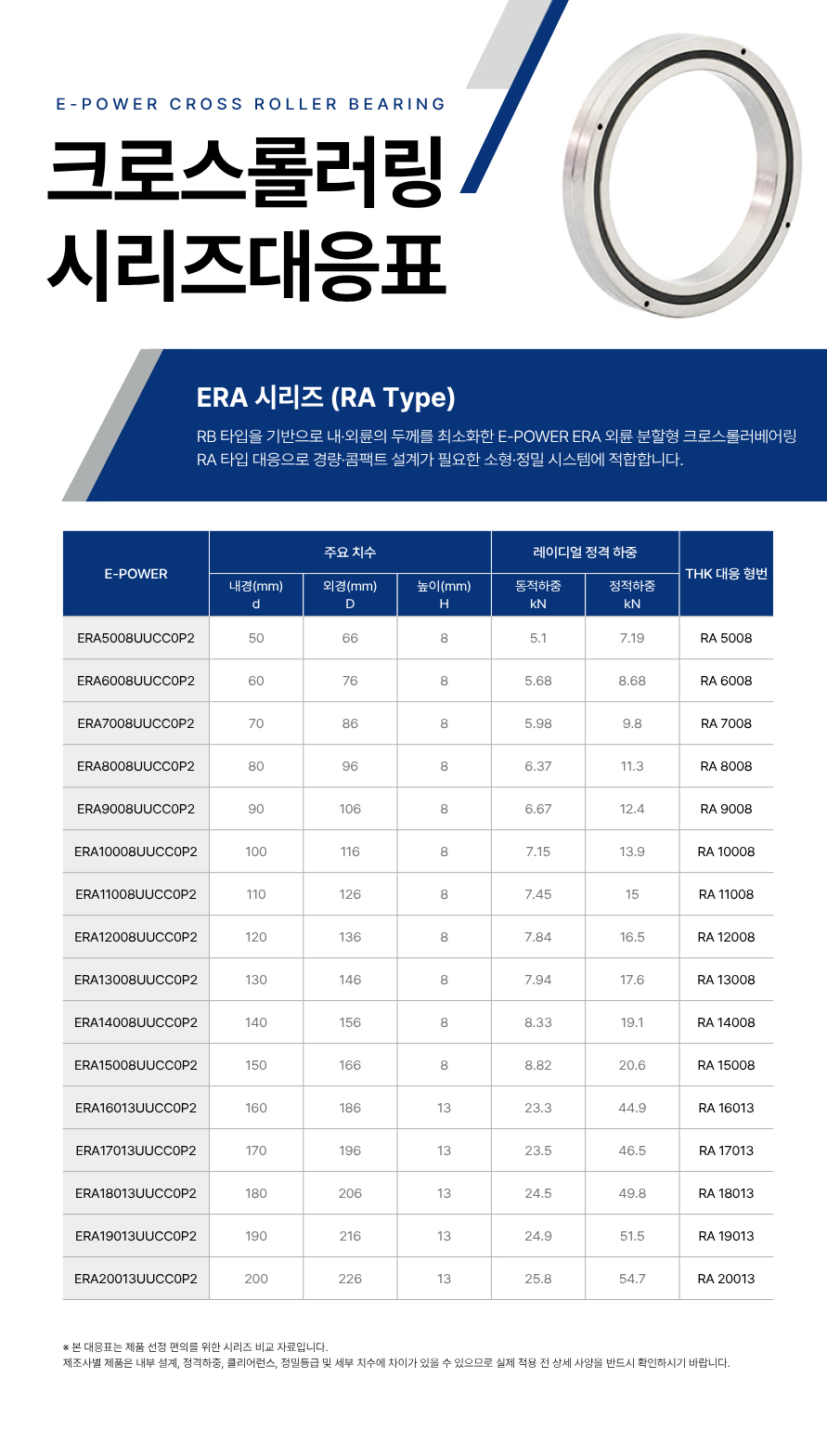

E-POWER (ERA)	주요 치수			레이디얼 정격 하중		THK 대응 형번
	내경(mm) d	외경(mm) D	높이(mm) H	동적하중 kN	정적하중 kN
ERA5008UUCC0P2	50	66	8	5.1	7.19	RA 5008
ERA6008UUCC0P2	60	76	8	5.68	8.68	RA 6008
ERA7008UUCC0P2	70	86	8	5.98	9.8	RA 7008
ERA8008UUCC0P2	80	96	8	6.37	11.3	RA 8008
ERA9008UUCC0P2	90	106	8	6.67	12.4	RA 9008
ERA10008UUCC0P2	100	116	8	7.15	13.9	RA 10008
ERA11008UUCC0P2	110	126	8	7.45	15	RA 11008
ERA12008UUCC0P2	120	136	8	7.84	16.5	RA 12008
ERA13008UUCC0P2	130	146	8	7.94	17.6	RA 13008
ERA14008UUCC0P2	140	156	8	8.33	19.1	RA 14008
ERA15008UUCC0P2	150	166	8	8.82	20.6	RA 15008
ERA16013UUCC0P2	160	186	13	23.3	44.9	RA 16013
ERA17013UUCC0P2	170	196	13	23.5	46.5	RA 17013
ERA18013UUCC0P2	180	206	13	24.5	49.8	RA 18013
ERA19013UUCC0P2	190	216	13	24.9	51.5	RA 19013
ERA20013UUCC0P2	200	226	13	25.8	54.7	RA 20013







ERU 크로스롤러링 - THK RU 타입 대응



공간 절약보다 베어링 자체의 강성과 안정적인 장착 구조가 중요한 시스템도 있습니다.
이 경우에는 E-POWER ERU 시리즈를 검토할 수 있습니다.

ERU는 THK RU 타입과 같은 내륜·외륜 일체형 구조를 검토할 때 참고할 수 있는 크로스롤러베어링 제품군으로,

일체형 링 구조를 통해 취급과 장착이 용이하고 높은 강성이 필요한 정밀 회전부에 적합합니다.
로봇 관절, 정밀 회전축, 인덱스 장치 및 자동화 시스템처럼 반복적인 위치 결정과 안정적인 회전 성능이

필요한 분야에 활용 가능성을 검토할 수 있습니다.
ERU 시리즈는 CC0 클리어런스·P2 정밀등급으로 구성됩니다.

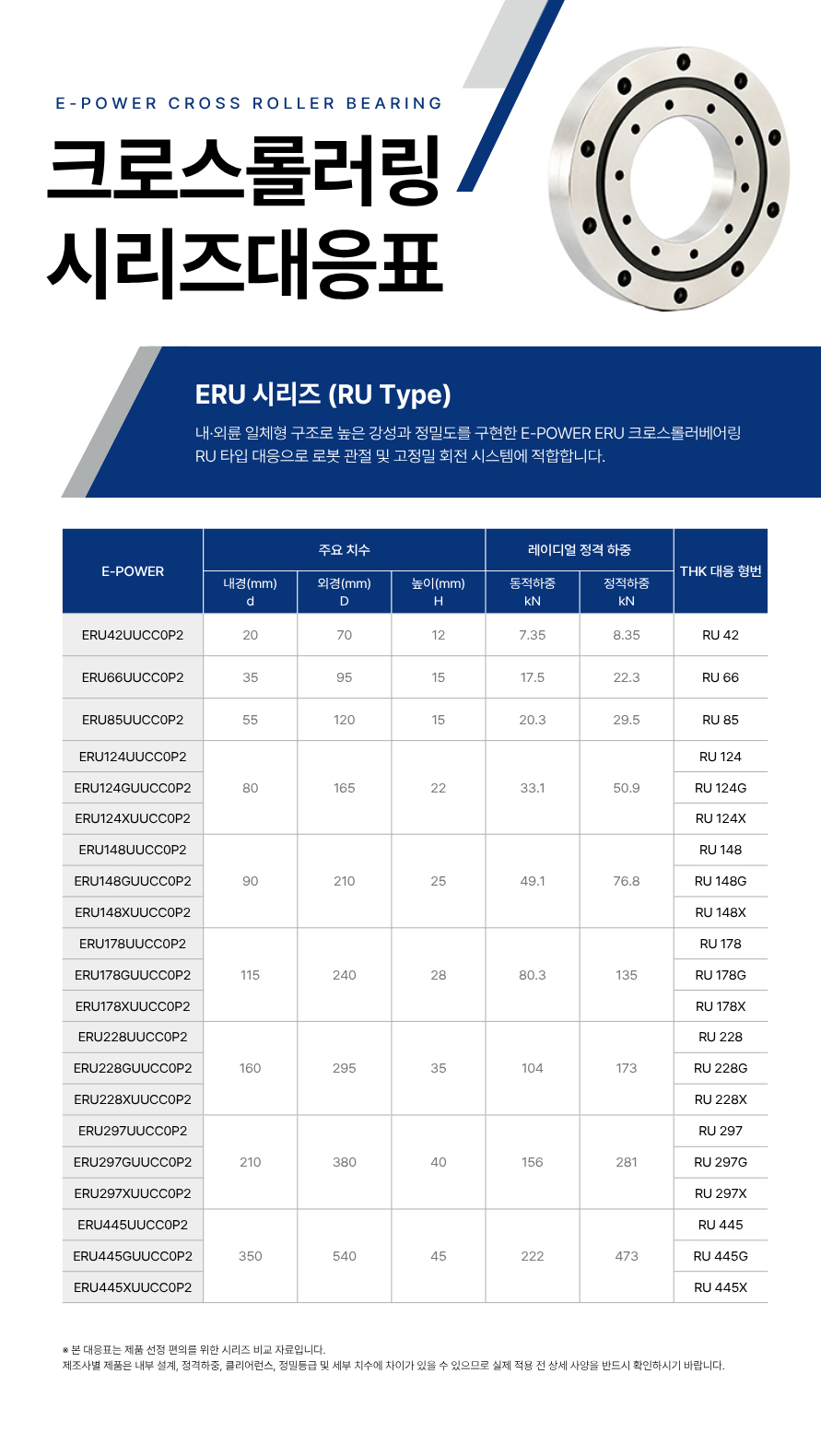

E-POWER (ERU)	주요 치수			레이디얼 정격 하중		THK 대응 형번
	내경(mm) d	외경(mm) D	높이(mm) H	동적하중 kN	정적하중 kN
ERU42UUCC0P2	20	70	12	7.35	8.35	RU 42
ERU66UUCC0P2	35	95	15	17.5	22.3	RU 66
ERU85UUCC0P2	55	120	15	20.3	29.5	RU 85
ERU124UUCC0P2	80	165	22	33.1	50.9	RU 124
ERU124GUUCC0P2						RU 124G
ERU124XUUCC0P290						RU 124X
ERU148UUCC0P2	90	210	25	49.1	76.8	RU 148
ERU148GUUCC0P2						RU 148G
ERU148XUUCC0P2						RU 148X
ERU178UUCC0P2	115	240	28	80.3	135	RU 178
ERU178GUUCC0P2						RU 178G
ERU178XUUCC0P2						RU 178X
ERU228UUCC0P2	160	295	35	104	173	RU 228
ERU228GUUCC0P2						RU 228G
ERU228XUUCC0P2						RU 228X
ERU297UUCC0P2	210	380	40	156	281	RU 297
ERU297GUUCC0P2						RU 297G
ERU297XUUCC0P2						RU 297X
ERU445UUCC0P2	350	540	45	222	473	RU 445
ERU445GUUCC0P2						RU 445G
ERU445XUUCC0P2						RU 445X



※ 본 자료는 제품 비교 및 선정을 돕기 위한 참고용입니다.
제품 적용 전 주요 치수, 하중 조건, 클리어런스, 정밀등급 및 장착 사양을 반드시 확인해 주시기 바랍니다.

---



크로스롤러베어링은 외형 치수만으로 제품을 선택하기 어렵습니다.

같은 내경과 외경을 가진 제품이라도 베어링 구조, 정격하중, 클리어런스, 정밀등급,

회전 방식 및 장착 조건에 따라 실제 적용 성능에는 차이가 발생할 수 있습니다.



따라서 기존 제품을 다른 시리즈로 변경할 때는 단순한 치수 비교가 아닌

장비의 하중과 요구 정밀도, 설치 환경까지 종합적으로 확인하는 과정이 필요합니다.



E-POWER EMT·EBS·ERA·ERU 등 다양한 크로스롤러베어링 라인업을 구성하여

로봇 관절부터 정밀 자동화 장비까지 폭넓은 회전 시스템에 대응하고 있습니다.

현재 사용 중인 베어링 형번 또는 도면을 기준으로 주요 사양과 사용 조건을 비교하여,

적용에 적합한 E-POWER 모델을 검토해 드립니다.

---
