크로스롤러베어링, 로봇 관절의 공간과 정밀도를 동시에 잡다







크로스롤러베어링, 로봇 관절의 공간과 정밀도를 동시에 잡다
(RAU 소경·CRBS·RU·RA·RE·RB·CRBH형 제품 호환)













500원 동전보다 작은 사이즈부터 대형까지 크기에 따른 적용 분야



로봇과 자동화 장비가 소형화되면서 베어링에도 새로운 조건이 요구되고 있습니다

설치 공간은 줄어들지만, 회전 정밀도와 강성은 오히려 높아져야 한다는 것입니다.

이러한 조건에서 활용되는 제품 중 하나가 소형·박형 크로스롤러베어링(Crossed Roller Bearing)입니다.

크로스롤러베어링은 대형 회전장비에 적용되는 사이즈뿐만 아니라,

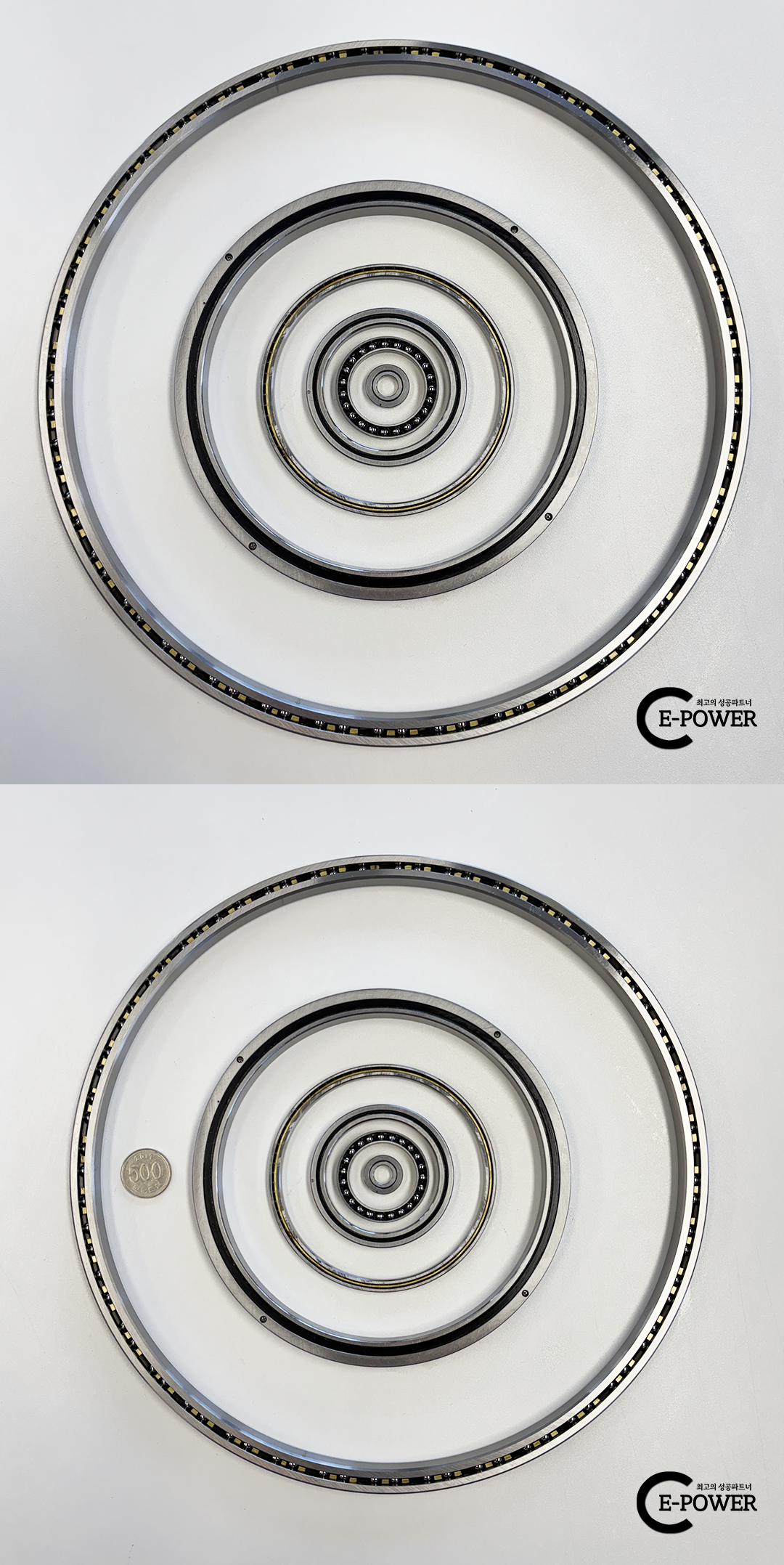

사진에서 확인할 수 있듯이 500원 동전과 비교할 수 있을 정도의 작은 사이즈까지 다양합니다.



이번 글에서는 크로스롤러베어링의 기본 원리보다는

소형·박형 제품이 로봇 관절과 정밀 자동화 장비에 적합한 이유와

크기에 따른 적용 분야를 중심으로 살펴보겠습니다.







*E-POWER에서는 RAU 소경·CRBS·RU·RA·RE·RB·CRBH 제품과 호환됩니다







1. 크로스롤러베어링, 얼마나 작아질 수 있을까?



크로스 롤러 베어링이라고 하면 비교적 큰 정밀 베어링을 떠올리는 경우가 많습니다.

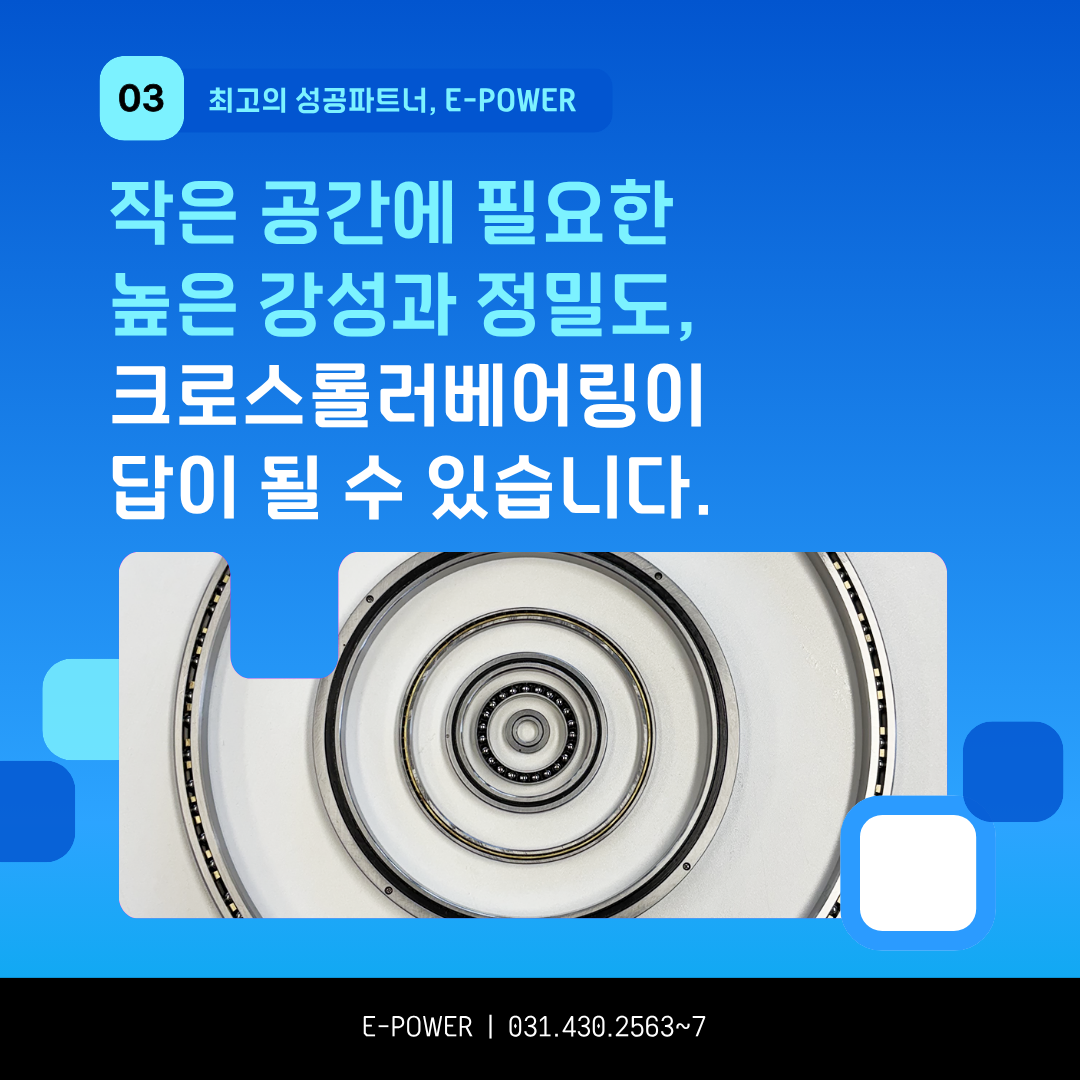

하지만 실제 제품 군을 한 곳에 놓고 비교해보면 크기 차이가 큽니다.

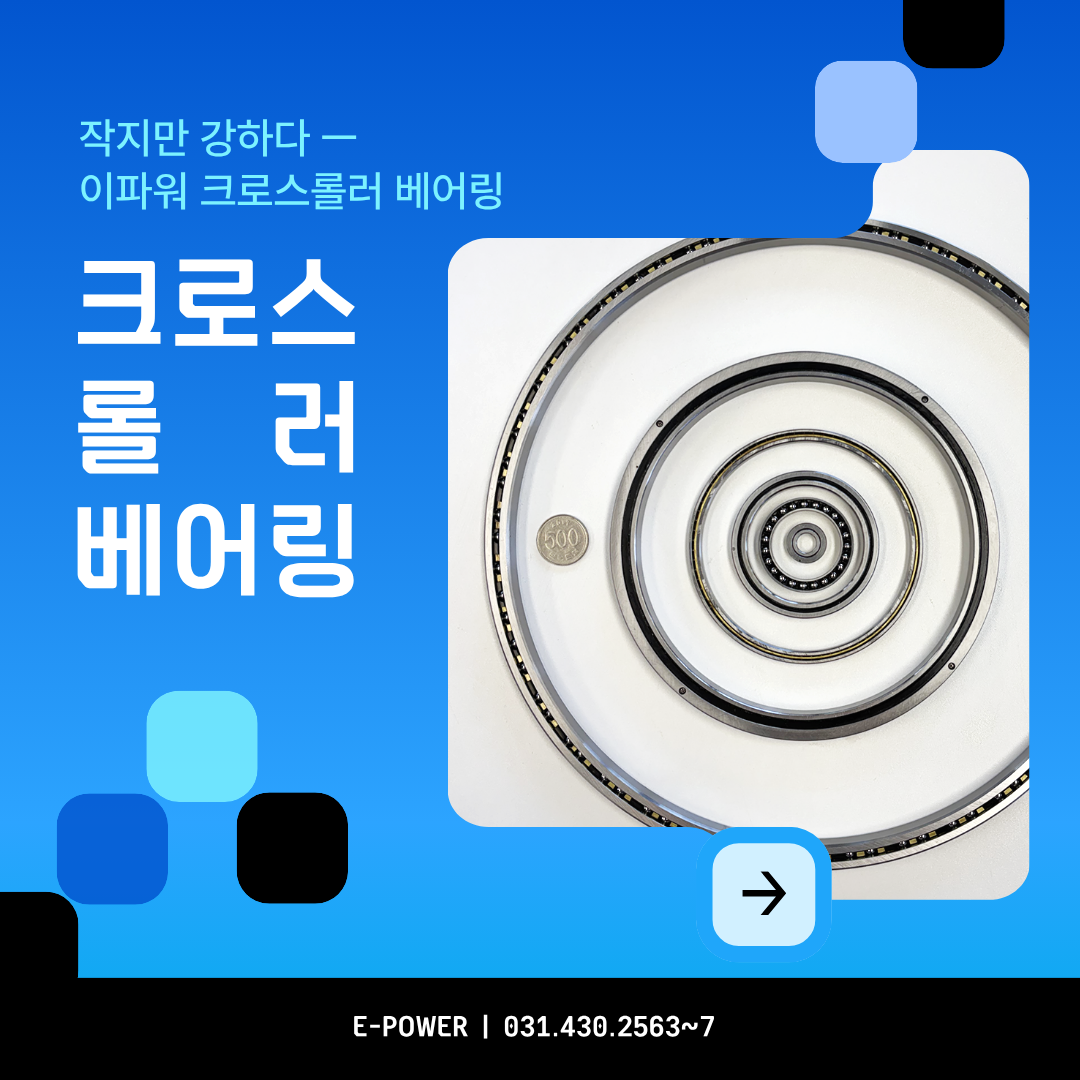

특히 사진 속 500원 동전과 소형 크로스롤러베어링을 비교하면 실제 크기를 직관적으로 확인할 수 있습니다.



단순히 크기가 작다는 점이 중요한 것은 아닙니다.

소형화된 구조에서도 높은 강성과 정밀한 회전 성능이 요구되는 장비에 적용할 수 있다는 것.

이 것이 바로 크로스롤러 베어링의 중요한 특징입니다.

(E-POWER 크로스 롤러 베어링 : RAU 소경·CRBS·RU·RA·RE·RB·CRBH 제품과 호환 가능)











2. 왜 로봇 관절에는 작은 베어링이 필요할까?



로봇 관절은 제한된 공간 안에 모터,감속기,센서,베어링 등 여러 부품을 배치해야 합니다.

따라서 베어링의 크기와 폭을 줄이면 관절부 전체를 더욱 컴팩트하게 설계하는데 유리합니다.

하지만 단순히 작은 베어링을 사용하는 것만으로는 충분하지 않습니다.



로봇 관절은 작은 공간안에서도 하중을 안정적으로 지지하면서

정밀한 회전을 유지할 수 있는 구조가 필요합니다.

크로스롤러베어링은 3가지 하중을 동시에 지지하기 때문에

다양한 분야에 활용도가 높다고 보실 수 있겠습니다.

---

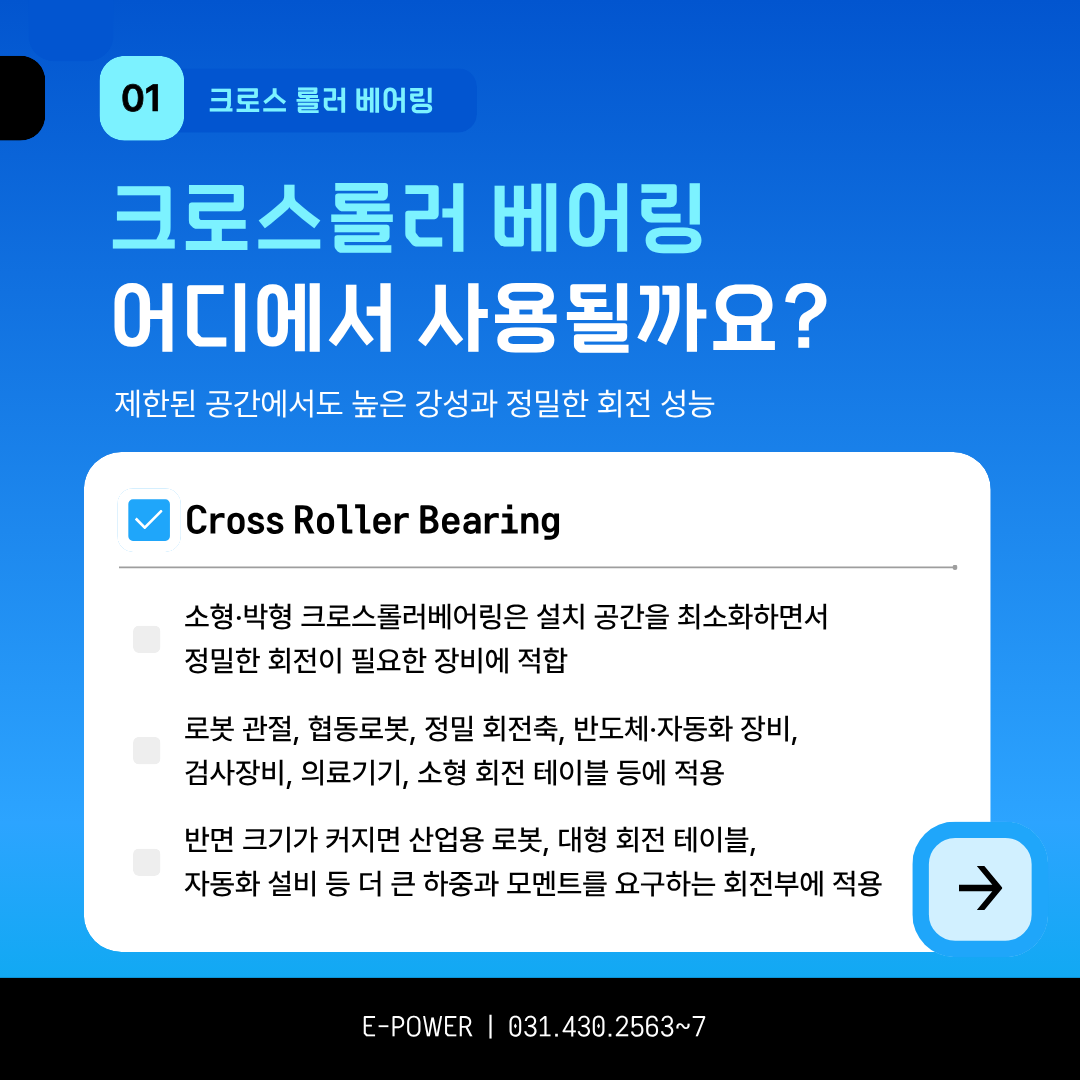

3. 크로스 롤러 베어링 적용 분야



소형 크로스롤러 베어링은 설치 공간을 최소화하면서 정밀 회전이 필요한 장비에 적합합니다.

대표적으로 로봇관절 및 협동로봇, 정밀 회전축, 반도체·자동화장비, 검사장비,의료기기,

소형 회전 테이블 등에 적용할 수 있습니다.



반대로 베어링의 크기가 커지면 산업용 로봇이나 대형 회전 테이블, 자동화설비처럼

더 큰 하중과 모멘트를 요구하는 회전부까지 적용 범위를 확대할 수 있습니다.



즉, 크로스 롤러 베어링은 특정 크기의 장비에 국한되는 것이 아니라

설치 공간과 하중 조건에 따라 다양한 크기로 선정할 수 있는 정밀 회전 베어링입니다.

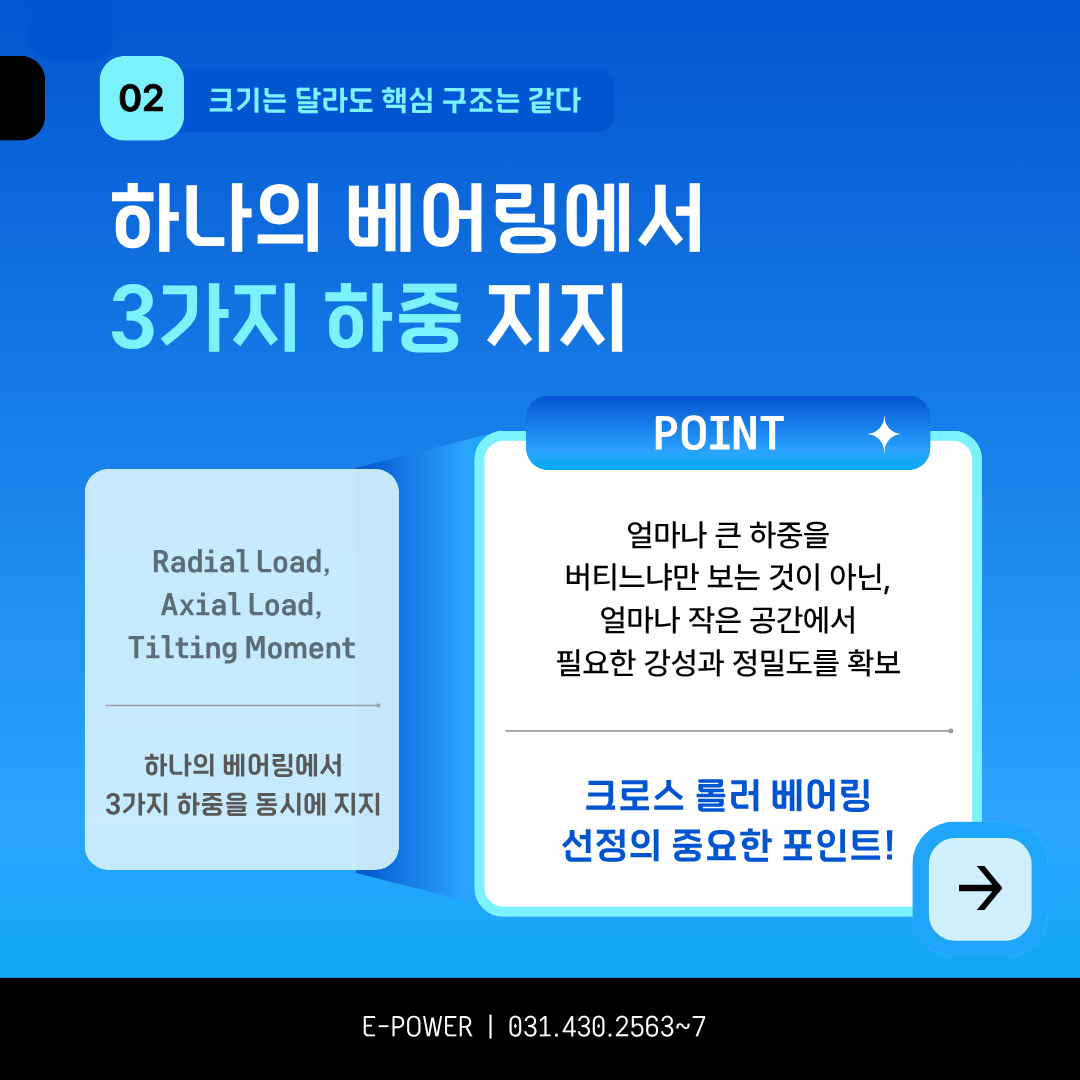

4. 크기는 달라도 핵심 구조는 같습니다.



크로스 롤러 베어링은 내부 롤러가 서로 교차하도록 배열되는 구조를 가지고 있습니다.

이러한 구조를 통해 하나의 베어링에서

- 반경 하중(Radial Load)
- 축 하중(Axial Load)
- 틸팅 모멘트(Tilting Moment)

를 동시에 지지할 수 있습니다.



따라서 제품 선정 시에는 단순히 "얼마나 큰 하중을 견딜 수 있는가?"만 볼 것이 아니라,

"주어진 설치 공간안에서 필요한 강성과 회전 정밀도를 확보할 수 있는가"를

함께 검토하는 것이 중요합니다.













로봇 관절은 점점 더 작고 가벼워지는 동시에 높은 강성과 정밀도를 요구합니다.

크로스 롤러 베어링(Cross Roller Bearing)은 작은 크기에서도 반경하중, 축하중, 틸팅모멘트를

동시에 지지할 수 있는 구조를 갖추고 있어 협소한 공간의 정밀 회전부에 효과적인 적용이 가능합니다.



500원 동전과 비교할 정도의 소형 제품부터 대형 제품까지 다양한 크기로 구성할 수 있기 때문에

장비의 설치 공간과 요구 성능에 맞는 제품 선정이 중요합니다.



---





최고의 성공파트너, E-POWER는 로봇 관절 및 정밀 자동화 장비에 적용할 수 있는

다양한 크로스롤러 베어링을 공급하고 있음, 설치 공간과 하중 조건에 따른 제품 선정 및 적용을 지원합니다.



"작아지는 공간, 높아지는 정밀도.

크로스 롤러 베어링은 공간 대비 성능이 중요한 정밀 회전 솔루션입니다"





기술 데이터 및 제품 도면은 공식 홈페이지에서 확인 가능합니다
