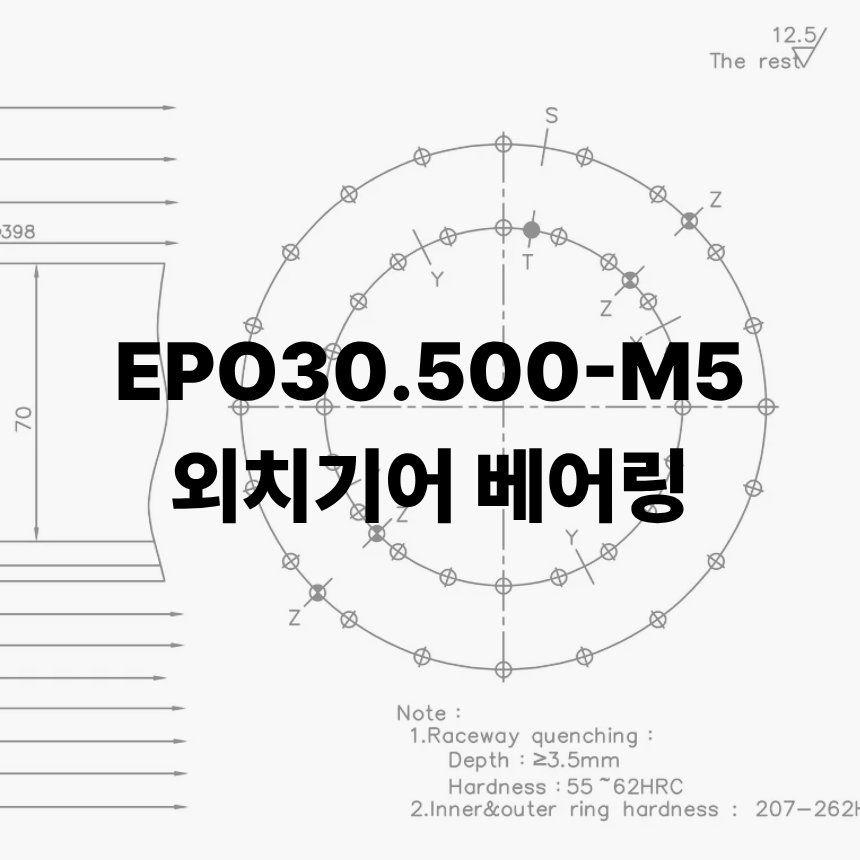

1열 볼 외치기어타입 스윙베어링 EPO 30.500-M5 제품해설

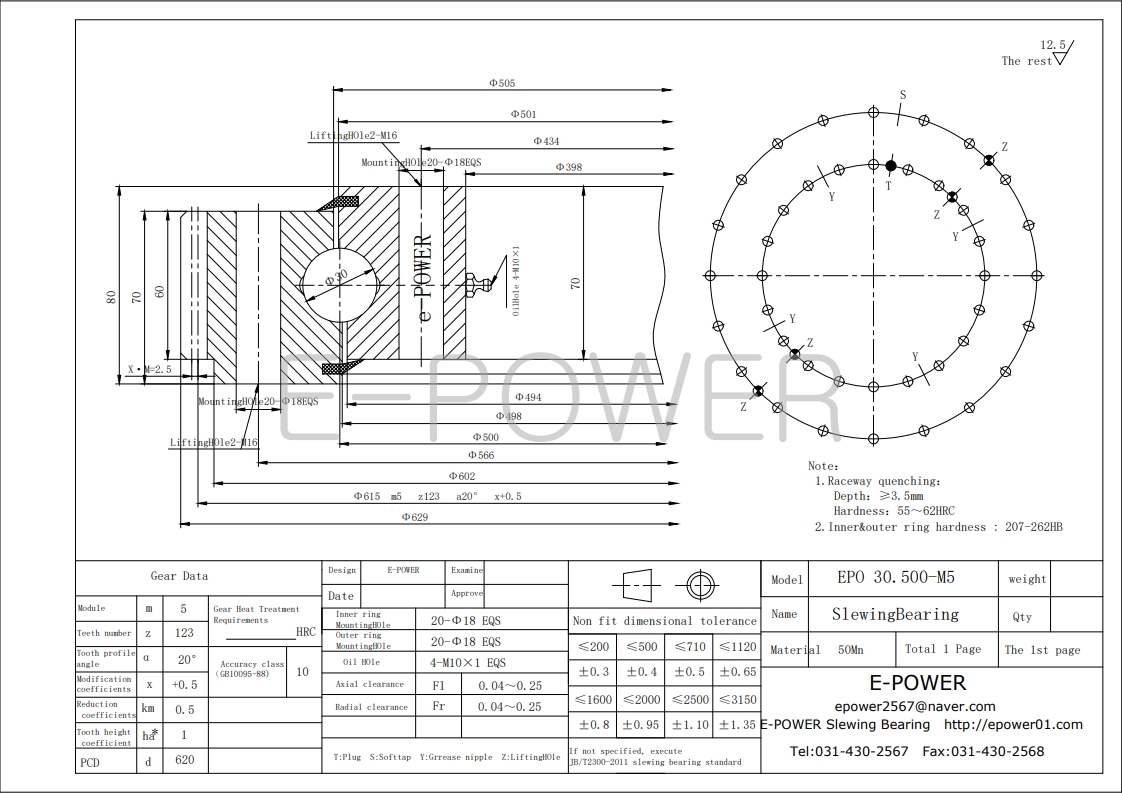

이파워 스윙베어링 슬루잉 베어링 EPO.30.500-M5 도면



📘 E-POWER 스윙베어링 EPO 30.500 기술 자료

🔹 제품 기본 사양

• 모델명: EPO 30.500
• 타입: 1열 볼, 외치기어(External Gear) 타입
• 치수
• 내경 (Di): 398 mm
• 외경 (Do): 629 mm
• 높이 (H): 80 mm
• 재질: 50Mn, SCM440
• 레이스웨이 열처리 경도 : HRC 55~62, 깊이 ≥ 3.5 mm
• Inner & Outer ring 퀜칭 및 템퍼링 경도 : HB 207~262
• 치형부 열처리 및 크기에 따라 착색 혹은 도금 가능

---

🔹 기어 사양

• 모듈 (m): 5
• 이 수 (z): 123
• 압력각 (α): 20°
• 피치원지름 (PCD): Φ620

👉 외치기어 타입은 외부 치형이 가공되어 구동기어와 맞물려 회전 동작을 수행합니다.

---

🔹 도면 해설

• 장착홀 (Mounting Hole): Φ20, 18개 (내·외륜 동일)
• 리프팅 홀 (Lifting Hole): M16, 2개
• 윤활 구조: 오일홀 4-M10, 그리스 니플(T) → 유지보수 편리
• 축방향 클리어런스 (Axial clearance, Fa): 0.04 ~ 0.25 mm
• 방사방향 클리어런스 (Radial clearance, Fr): 0.04 ~ 0.25 mm

---

EPO 30.500-M5 하중-모먼트 그래프



🔹 하중-모멘트 그래프 해설

1️⃣ 좌표축

• 가로축 (Fa, ×10⁴ N) → 축방향 하중 (Axial Load, 평면하중)
• 세로축 (M, ×10⁴ N·m) → 틸팅 모멘트 (Tilting Moment, 기울어짐 하중)

2️⃣ 그래프 선 의미

• ① 정격하중 곡선: 장기간 반복 사용 가능한 안전 영역 (동적 기준)
• ② 최대 허용하중 곡선: 순간적으로 견딜 수 있는 한계 (정적 기준)
• 볼트 강도 곡선 (8.8 / 10.9 / 12.9): 체결 볼트 강도 등급에 따라 허용 범위 달라짐

3️⃣ 그래프 읽는 방법 (예시)

• **Fa = 120 ×10⁴ N (약 1,200kN, 120톤)**일 경우:
• 정격하중 곡선(①) 안쪽 → 장기간 안전 사용 가능
• 최대허용하중 곡선(②) 안쪽 → 순간 하중 가능, 반복 사용은 위험
• 틸트 모멘트(M)와 조합해 실제 사용 가능 여부 확인 필요

👉 그래프 내부 = 안전 사용 / 그래프 외부 = 과부하 위험

---

🔹 초보자용 설명

👉 EPO 30.500은 **“외부 톱니가 달린 강력한 회전 관절”**입니다.

• 가로축 = 눌림 하중(축방향)
• 세로축 = 기울어짐 하중(틸트)
• 선 안쪽 = 안전, 선 바깥 = 위험

---

🔹 기술자용 핵심 포인트

• 정격하중 곡선 기준으로 설계해야 수명 확보 가능
• 안전계수 1.25~1.5 이상 적용 필수
• **체결 볼트 강도(8.8 / 10.9 / 12.9)**에 따라 허용치 달라짐
• 외치기어 타입은 백래시 관리 및 정기적 윤활 유지보수 중요

---

🔹 주요 활용 분야

• 대형 굴삭기, 크레인
• 중대형 자동화 설비, 특수 산업 장비











도면 다운로드

D629 d398 H80 EPO 30.500-M5.dwg

0.11MB

D629 d398 H80 EPO 30.500-M5.pdf

0.10MB



*현재 도면은 기본사양이지만 "소비자가 원하는대로" 만들어 드립니다.
