헬리컬 유압 실린더란?
나선 맞물림 구조의 상대 운동을 통해 직선 운동을 회전 운동으로 변환하는 장치로
단나선과 이중나선형이 있습니다.
작동 원리를 이중 나선형 제품을 예로 들어 설명하겠습니다.

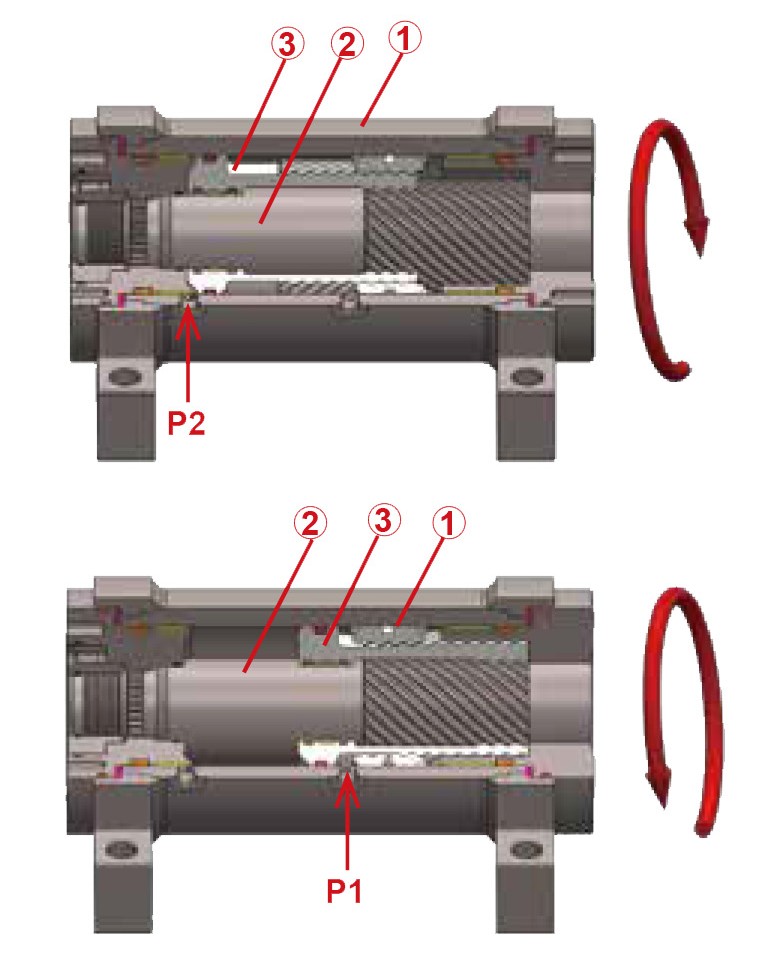

*P2 작동 설명(그림 상단)
하우징(표시 ①) 고정되어 있다고 가정합니다.
유압유가 P2 포트를 통해 유입되어 피스톤 슬리브(표시 ③)에 작용하면, 피스톤 슬리브는 축 방향으로 오른쪽 이동합니다.
나선 기어가 피스톤 슬리브(표시 ③) 및 축(표시 ②)과 함께 회전하므로, 축(표시 ②)은 그림의 화살표 방향대로 시계방향 회전합니다.
축(표시 ②)은 축 방향 이동이 없으며, 피스톤 슬리브(표시 ③)는 회전과 축 이동을 동시에 합니다.
하우징(표시 ①)과 링 기어는 고정되어 있어 상대 운동이 없습니다.
*P1 작동 설명(그림 하단)
하우징(표시 ①) 고정되어 있다고 가정합니다.
유압유가 P1 포트를 통해 유입되어 피스톤 슬리브(표시 ③)에 작용하면, 피스톤 슬리브는 축 방향으로 왼쪽 이동합니다.
나선 기어가 피스톤 슬리브(표시 ③) 및 축(표시 ②)과 함께 회전하므로, 축(표시 ②)은 반시계방향으로 회전합니다.
축(표시 ②)은 축 방향 이동이 없으며, 피스톤 슬리브(표시 ③)는 회전과 축 이동을 동시에 합니다.
하우징(표시 ①)과 링 기어는 고정되어 있어 상대 운동이 없습니다.
*E-POWER 제품의 장점
고품질 씰과 강재, 우수한 열처리, 정밀 가공과 엄격한 조립 공정, 철저한 품질 관리 및 과학적 설계로 제품의 내구성을 보장합니다.
컴팩트한 제품 설계로 1mm 차이도 허용하지 않습니다.
다양한 설치 방식으로 회전 구조를 단순화하여 설계를 더 컴팩트하게 합니다.
축 방향 및 반경 방향의 높은 하중을 견딜 수 있습니다.
90˚ ~ 360˚ 회전 각도를 선택할 수 있어 다양하게 적용 가능합니다.
역하중이 클 경우 밸런스 밸브가 보호 기능을 수행하여 기계 손상을 방지합니다.
정밀 제작으로 내부 누유가 없습니다.
밸런스 밸브를 통해 스트로크 중 특정 위치에서 정지 및 토크 유지가 가능합니다.
헬리컬 유압 실린더는 단위 체적당 출력 토크가 가장 큰 제품입니다.
