1열 볼 내치기어타입 스윙베어링 EPI 25.355 제품해설

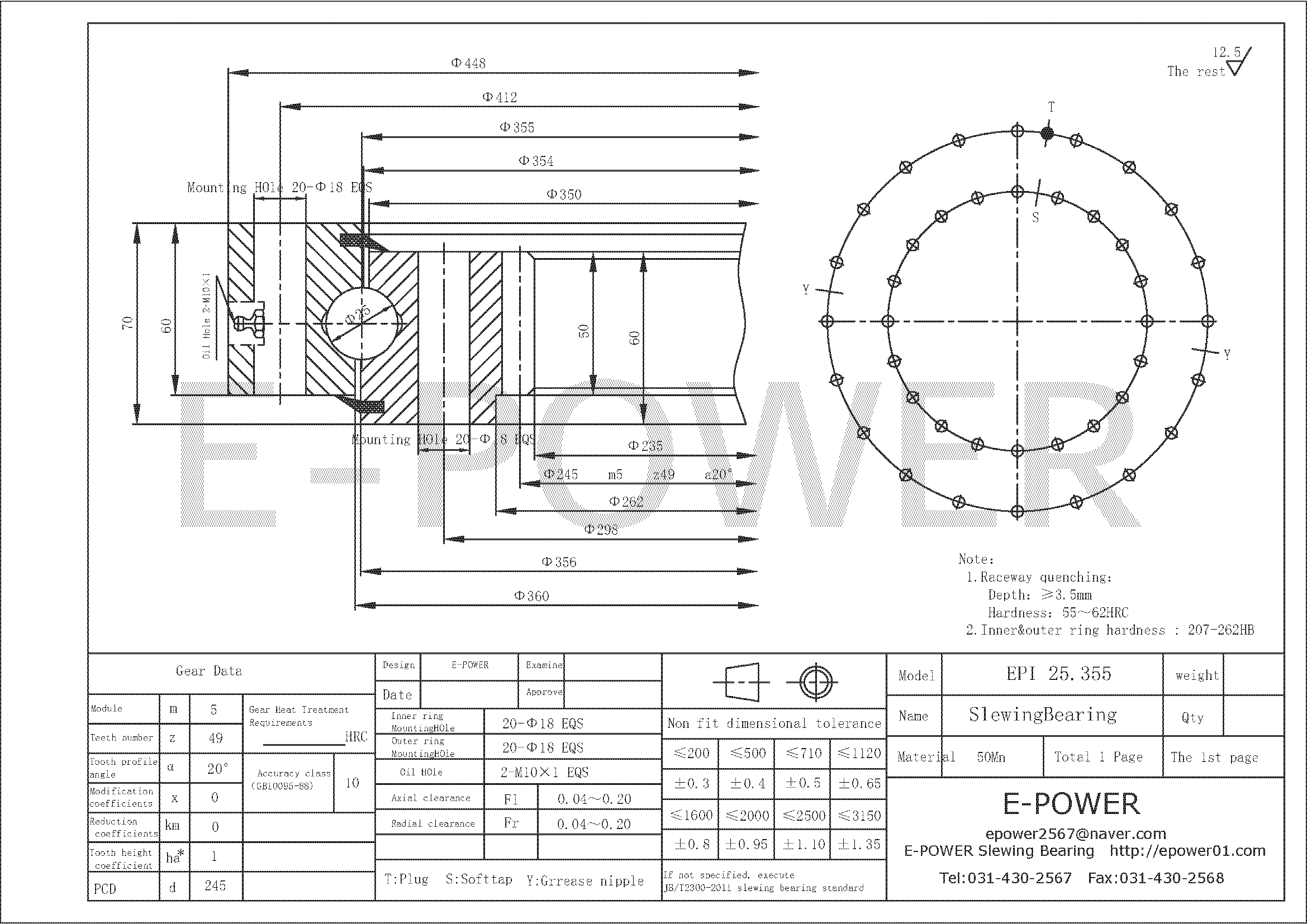

이파워 E-POWER 선회베어링 슬루잉베어링 EPI.25.355 도면



📘 E-POWER 스윙베어링 EPI 25.355 기술 자료

🔹 제품 기본 사양 (파일명 기준)

• 모델명: EPI 25.355
• 외경 (Do): 408 mm
• 내경 (Di): 235 mm
• 높이 (H): 70 mm
• 재질: 50Mn, SCM440
• 레이스웨이 열처리 경도 : HRC 55~62, 깊이 ≥ 3.5 mm
• Inner & Outer ring 퀜칭 및 템퍼링 경도 : HB 207~262
• 치형부 열처리 및 크기에 따라 착색 혹은 도금 가능

---

🔹 기어 사양

• 모듈 (m): 5
• 이 수 (z): 49
• 압력각 (α): 20°
• 피치원지름 (PCD): Φ245

👉 내치기어 타입은 내부 치형이 가공되어 구동기어가 안쪽에서 맞물려 회전하는 구조입니다.

---

🔹 도면 해설

• 장착홀 (Mounting Hole): Φ20, 18개 (내·외륜 동일)
• 리프팅 홀 (Lifting Hole): M16, 2개
• 윤활 구조: 오일홀 2-M10, 그리스 니플(T) → 정기 윤활 관리 가능
• 축방향 클리어런스 (Axial clearance, Fa): 0.04 ~ 0.20 mm
• 방사방향 클리어런스 (Radial clearance, Fr): 0.04 ~ 0.20 mm

---

EPI 25.355 하중-모먼트 그래프

🔹 하중-모멘트 그래프 해설

1️⃣ 좌표축

• 가로축 (Fa, ×10⁴ N) → 축방향 하중 (Axial Load, 평면하중)
• 세로축 (M, ×10⁴ N·m) → 틸팅 모멘트 (Tilting Moment, 기울어짐 하중)

2️⃣ 그래프 선 의미

• ① 정격하중 곡선: 장기간 반복 사용 가능한 안전 영역 (동적 기준)
• ② 최대 허용하중 곡선: 순간적으로 견딜 수 있는 한계 (정적 기준)
• 볼트 강도 곡선 (8.8 / 10.9 / 12.9): 체결 볼트 강도 등급별 허용 범위

3️⃣ 그래프 읽는 방법 (예시)

• **Fa = 100 ×10⁴ N (약 1,000kN, 100톤)**일 경우:
• 정격하중 곡선(①) 안쪽 → 장기간 안전 사용 가능
• 최대허용하중 곡선(②) 안쪽 → 순간 하중 가능, 반복 사용은 위험
• 틸트 모멘트(M)와 조합해 최종 안전 검토 필요

👉 그래프 내부 = 안전 사용 / 그래프 외부 = 과부하 위험

---

🔹 초보자용 설명

👉 EPI 25.355는 **“내부 톱니가 달려, 구동기어가 안쪽에서 맞물려 도는 회전 관절”**입니다.

• 가로축 = 눌림 하중(축방향)
• 세로축 = 기울어짐 하중(틸트)
• 선 안쪽 = 안전, 선 바깥 = 위험

---

🔹 기술자용 핵심 포인트

• 설계 시 반드시 정격하중 곡선 기준으로 검토
• 안전계수 1.25~1.5 이상 적용 권장
• **체결 볼트 강도(8.8 / 10.9 / 12.9)**에 따라 허용치 달라짐
• 내치기어 특성상 백래시 관리 및 정기 윤활 필수

---

🔹 주요 활용 분야

• 굴삭기, 크레인 등 중장비 회전부
• 대형 자동화 설비 및 특수 산업 장비













도면다운로드







D448 d235 H70 EPI 25.355.dwg

0.12MB

D408 d235 H70 EPI 25.355.pdf

0.11MB









*현재 도면은 기본사양이지만 "소비자가 원하는대로" 만들어 드립니다.
