⚙️ 기어 설계의 기초!_E-POWER









기호	정의	설명
to	톱니 간 거리	톱니 하나가 차지하는 폭
h	전체 높이	머리부터 밑까지
hk	머리 높이	기어 윗면
hf	밑둥 높이	바닥면 깊이
c	간섭 방지 코너	마찰 최소화 곡면
a₀	압력각	일반적으로 20도 기준





이 구조는 랙기어, 피니언기어, 헬리컬기어 등 대부분의 기어 형상에 동일하게 적용됩니다.

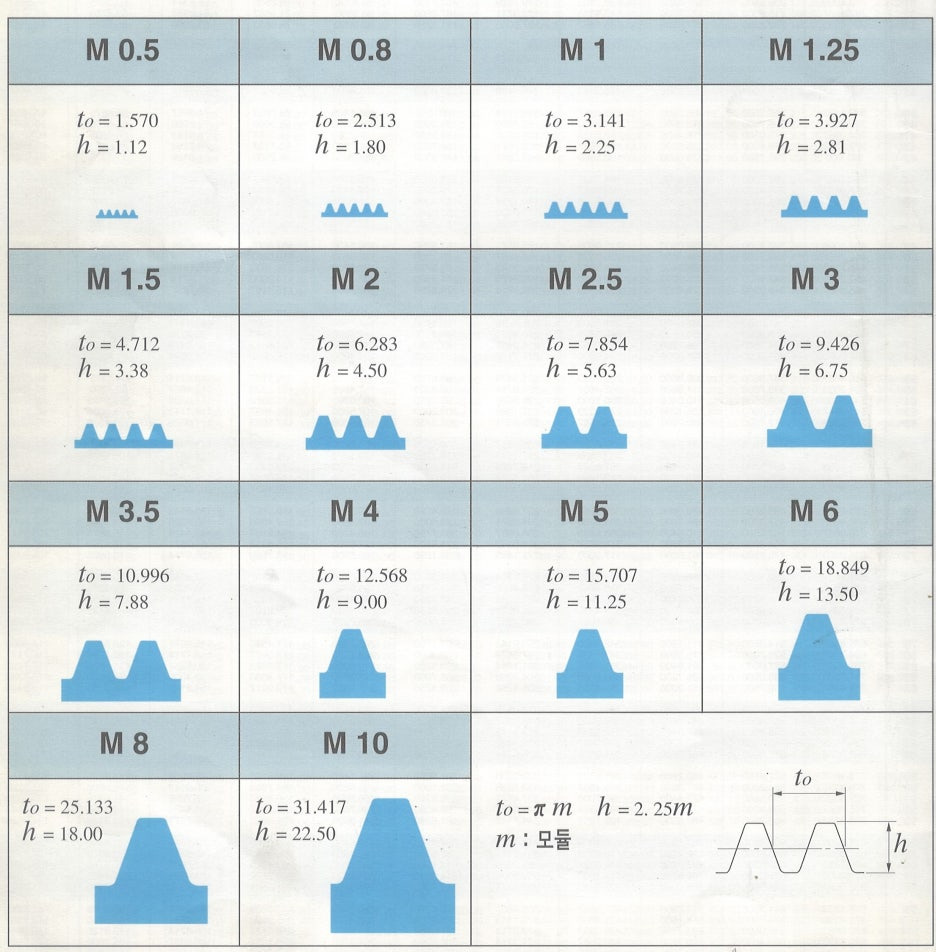

📏 모듈별 기어 형상 비교 (M0.5~M10)











모듈(M)	to (피치폭 mm)	h (전체 높이 mm)
M0.5	1.570	1.12
M0.8	2.513	1.80
M1	3.141	2.25
M1.25	3.927	2.81
M1.5	4.712	3.38
M2	6.283	4.50
M2.5	7.854	5.63
M3	9.426	6.75
M3.5	10.996	7.88
M4	12.568	9.00
M5	15.707	11.25
M6	18.849	13.50
M8	25.133	18.00
M10	31.417	22.50





✔ 모듈이 클수록 → 강도와 토크에 유리

✔ 모듈이 작을수록 → 정밀 제어와 소형화에 유리

















🛠️ 언제 어떤 모듈을 선택해야 할까?



적용 분야	추천 모듈	특징
소형 정밀장비	M0.5 ~ M1.5	슬림, 백래시 최소화
일반 자동화장비	M2 ~ M4	가장 대중적인 범위
고하중/감속기	M5 ~ M10	강성/내구성 우선

설계할 때는 공간 제약, 토크 조건, 정밀도 등을 함께 고려해야 합니다.









🔧 이파워의 기어 제품군



E-POWER에서는 M1~M10 범위의 모듈 기어를

다양한 형태(랙, 피니언, 슈퍼기어)로 공급하고 있습니다.

• 🔩 보스/내경 가공 가능
• 📐 고객 도면 대응 가능
• 🛠️ 1개부터 커스터마이징 가능
• ⚙️ 표면처리(흑착색, 연삭 등) 선택 가능
