🛠 웜기어는 왜 역회전이 안 될까요?





자가잠금(Self-locking) 원리와 그 이유



기계 부품 중 "역회전이 안 되는 기어"로 가장 대표적인 것이 **웜기어(Worm Gear)**입니다. 한 방향으로는 쉽게 회전하지만, 반대 방향으로는 움직이지 않거나 매우 강한 힘이 필요한 특성이 있죠.

그렇다면 웜기어는 왜 역회전이 안 될까요? 이 글에서는 그 원리와 장단점, 실제 적용 예까지 함께 알아보겠습니다.















🔄 1. 웜기어 구조 간단 이해



웜기어는 **웜(Worm, 나사 형태의 축)**과 **웜휠(Worm Wheel, 일반적인 기어)**로 구성됩니다.

웜은 나사와 유사한 모양으로 회전하며, 웜휠의 치형을 밀면서 회전력을 전달합니다.



▶ 특징은 한 쪽 방향(웜 → 웜휠)으로만 동력이 쉽게 전달되고, **반대 방향(웜휠 → 웜)**으로는 전달이 매우 어렵다는 점입니다.









🔒 2. 자가잠금(Self-locking)의 원리



웜기어에서 역회전이 되지 않는 이유는 바로 **"자가잠금"**이라는 기계적 원리 때문입니다.

이 현상은 다음과 같은 요소에서 발생합니다:

항목	설명

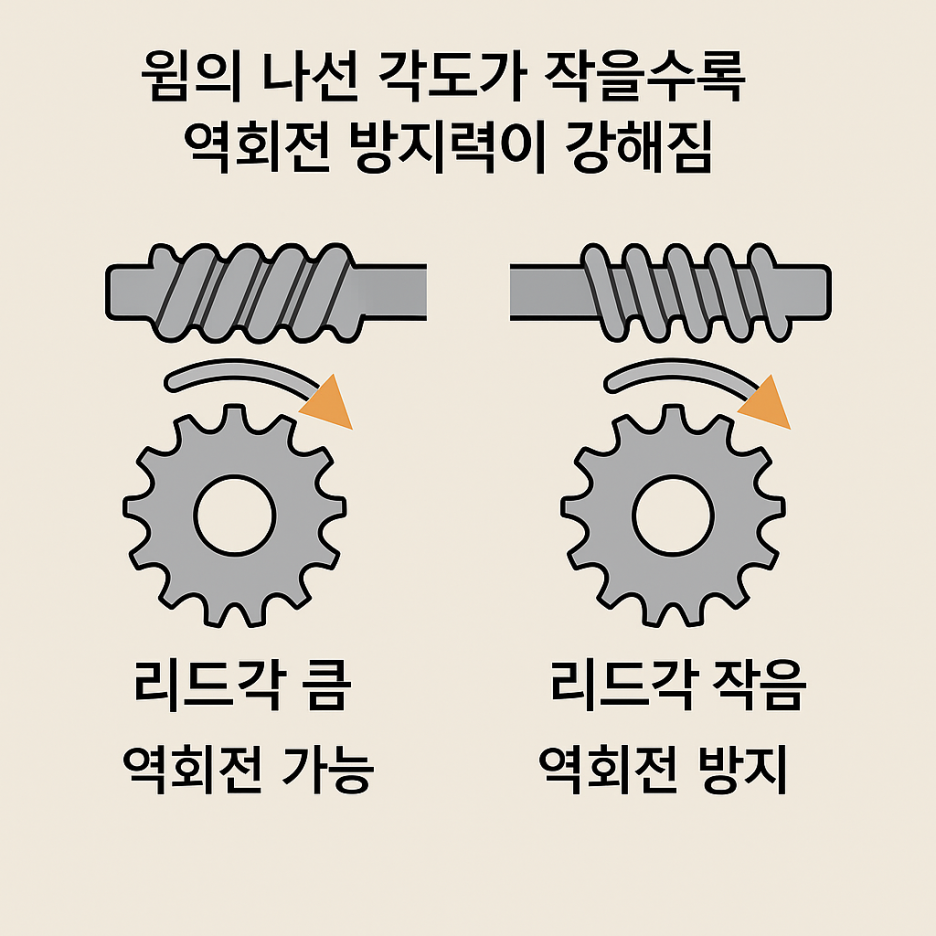

접촉각 (Lead angle)	웜의 나선 각도가 작을수록 역회전 방지력이 강해짐
마찰계수	웜과 웜휠 사이의 마찰이 높을수록 역회전 방지됨
기어비	기어비가 높을수록(감속비↑) 자가잠금 효과 ↑







👉 쉽게 말해, 웜의 경사각이 작고 마찰이 크기 때문에, 외부에서 웜휠을 돌리려 해도 웜을 밀어올리기가 힘든 구조입니다.

결국, 웜기어는 일방향성 전동만 가능한 구조가 됩니다.















⚙️ 3. 자가잠금의 장점은?



• 역회전 방지: 하중이 걸려도 자동으로 고정됨 (브레이크 역할)
• 안전성 향상: 리프트, 엘리베이터, 자동문 등 추락/낙하 방지
• 설계 단순화: 별도 브레이크나 잠금장치 필요 없음

















⚠️ 4. 모든 웜기어가 자가잠금 기능이 있는 건 아닙니다!



주의할 점은 모든 웜기어가 자가잠금 기능을 갖는 건 아니라는 것입니다.

다음 조건을 만족해야 자가잠금 효과가 제대로 나타납니다:

• 웜의 리드각이 4도~6도 이하
• 마찰력이 충분한 소재 사용 (예: 강 + 청동 조합)
• 윤활유가 너무 미끄럽지 않아야 함



✅ 즉, 자가잠금이 꼭 필요하다면 설계 시 이를 의도적으로 고려해야 합니다.



















🏗 자가잠금 기능이 적용된 실제 사례



적용 분야	설명
태양광 추적 시스템	태양판을 일정 각도로 유지하며 바람에도 흔들리지 않도록 고정
소형 리프트	하중이 멈춰도 기어가 멈춰 고정 상태 유지
롤링셔터, 자동문	문이 열려도 자동으로 다시 닫히지 않도록 고정 유지











✅ 마무리: 웜기어는 언제 선택해야 할까?



역회전 방지 기능이 필요한 장비, 자체 브레이크 효과가 필요한 시스템이라면

웜기어는 가장 안전하고 효율적인 선택입니다.

하지만 효율은 떨어지기 때문에, 고속/연속 동작보다는 정지 상태 유지와 저속 고토크 중심의 설비에 적합합니다.
