스윙베어링 설치 및 유지보수 설명서

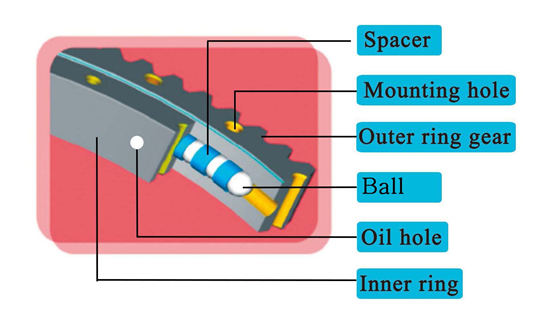

선회베어링 소개





표준 선회베어링의 사용 온도 범위는 -30℃~70℃입니다.





1. 운송, 취급 및 보관

선회베어링은 중량 문제로 팔렛트나 목상자에 포장되어 있습니다. 제품 운반 시 안전을 위해 반드시 지게차나 크레인을 사용하십시오.



당사에서 공급하는 선회베어링은 공기 접촉을 최소화 하기 위해 비닐 포장 되어 있습니다. 장기간 보관 시 비닐에 손상이 있을 경우 재포장 하여야 합니다.









2. 설치 준비

비닐 개봉 시 칼을 사용할 경우 리테이너 손상에 주의해 주십시오.

1) 선회베어링 설치 요구 사항



레이스웨이	500	700	1000	1250	1500	2000	2500	3000
최소 베이스 두께	25	30	35	40	50	60	70	80









3. 선회베어링 설치 방법









1) 설치 전 필러게이지를 사용하여 선회베어링과 베이스가 완전히 밀착되었는지 반드시 확인하십시오.

2) 피니언 기어 장착 시에는 테이퍼게이지를 사용하여 공차가 동일한지 확인하십시오.

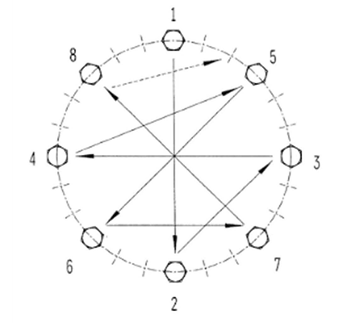

3) 모든 볼트를 가볍게 조인 후, 토크 렌치를 사용하여 토크 량을 균일하게 맞추십시오. 권장 토크 값은 아래 표를 참고하십시오.



Bolt Size	Bore dia(mm)	Tightening Torque at μ=0.14Nm
		Bolt Class 8.8	Bolt Class 10.9
M12	14	79	117
M14	16	126	184
M16	17.5	193	279
M18	20	270	387
M20	22	387	558
M24	26	666	954
M27	30	990	1395
M30	33	1350	1890
UNC		Grade5	Grade8
UNC 5/8"-11	18	180	260
UNC 3/4"-10	21	320	460
UNC 7/8"-9	25	520	730
UNC 1"-8	27.5	770	1100
UNC 1 1/8"-7	32	970	1560
UNC 1 1/4"-7	35	1370	2190
UNF		Grade5	Grade8
UNF 5/8"-11	18	210	290
UNF 3/4"-10	21	360	510
UNF 7/8"-9	25	580	820
UNF 1"-8	27.5	860	1210
UNF 1 1/8"-7	32	1100	1760
UNF 1 1/4"-7	35	1520	2440



* ISO 898-1 표준은 조립에 사용되는 볼트의 등급을 명시합니다.

* 당사는 10.9 등급 고강도 볼트 사용을 권장합니다.

* 너트는 해당 볼트와 동일 등급 이상이어야 합니다.

* 볼트의 기계적 특성 요구 사항은 다음과 같습니다.





볼트 등급	인장강도(Mpa)	항복강도(Mpa)	피로강도(Mpa)
8.8	8.8	640	40
10.9	10.9	940	40
12.9	12.9	1100	40





와샤는 평와샤만 사용하십시오. (스프링 와샤 사용 금지)

볼트, 너트, 와샤는 재사용이 불가능합니다.









4. 피니언 기어 설치방법

1) 설치 전 3-2번 항을 참조, 피니언 기어는 주 하중 축의 90°에 위치해야 합니다. 구동 피니언 기어는 일반적으로 소프트존(녹색 표시)에서 설치합니다.

2) 피니언 기어를 여러 개 사용할 시에는 테이퍼게이지로 공차를 동일하게 맞춰야 합니다.

3) 선회베어링 구동 전에는 반드시 피니언 기어와 선회베어링에 윤활 작업을 해야 합니다.









5. 시험작동

설치가 완료되면 저속으로 선회베어링을 3회 이상 회전시킨 후 백래시 값을 확인합니다.











6. 예방 및 유지 관리

육안 검사를 통해 보호 seal의 무결성을 확인할 수 있습니다. 그리스를 도포한 후에는 기존 그리스 잔여물을 깨끗이 닦아내고 모래, 석탄, 금속 입자 등의 오염 물질을 확인하십시오. 특히 선회 링의 체결 부품은 피로 작동 중이므로 볼트의 필요한 예압 수준이 유지되는지 확인하는 것이 중요합니다. 사용 후 처음 2~4개월 후에 체결 부품을 다시 조이고, 그 후에는 체계적인 연간 점검을 권장합니다. 볼트가 느슨해진 경우 다시 한번 재체결 해야 합니다.



※ 운전 시간에 따른 검사 방법(크레인)은 다음과 같습니다.



운영시간	검사조치
약 200hr	모든 볼트 토크 검사 볼트의 10% 이상이 느슨해지면 약 200시간 작동 후 다시 검사가 필요합니다.
약 600hr	모든 볼트 토크 검사
약 12000hr	하나 이상의 볼트가 규정 토크의 80% 미만으로 느슨해진 경우 이 볼트와 인접한 두 볼트를 모두 새 볼트로 교체해야 합니다. 모든 볼트 중 20%가 규정 토크의 80% 미만인 경우 모든 볼트를 새 볼트로 교체해야 합니다.





7. 보관 관리

공장 출고 시, 선회 링의 궤도면에는 윤활 그리스가 주입되어 있으며, 표면에는 방청 오일이 도포되어 있습니다. 선회 링의 포장은 고객의 요구 사항에 따라 개별 포장 및 전체 포장으로 제공됩니다. 설치 후 사용하지 않을 경우, 녹 발생을 방지하기 위해 6개월에 한 번씩 외부 표면에 오일을 도포해야 합니다. 장마철에는 한 번씩 외부 표면에 오일을 도포하여 유지 보수해야 합니다. 선회 링 궤도면은 1년에 한 번 윤활 유지 보수를 수행해야 하며, 유지 보수 시 선회 링의 회전 유연성을 확인해야 합니다. 모든 유지 보수 후에는 선회 링을 초기 상태로 복원하고 방청유를 도포해야 합니다.

회전 링을 건조하고 매끈한 실내에 보관하고, 부식성 매체가 없어야 하며, 물에 젖거나 물을 뿌려서는 안됩니다.

회전 링은 수평으로 배치하고, 수직 또는 대각선으로 배치하지 마십시오. 수평으로 배치할 경우(전체 포장 제외), 각 회전 링 사이에 최소 3~5개의 힐 블록을 원 방향으로 균등하게 배치해야 하며, 상단 블록과 하단 블록의 위치는 일정해야 합니다.

시동 시, 오랜 기간 사용되어 온 회전 링을 점검하여(특히 장마철의 경우) 밀봉 스트립이 노후화되었는지 확인하고, 노후화된 경우 즉시 교체해야 합니다.











8. 기타 주의사항

장기간 사용하지 않았을 경우 작동 전 반드시 윤활 작업 및 표면 정돈 작업을 해주십시오.
