슬루잉 베어링 선정 리포트







S사 상담 내용입니다.





목적 : 작업대 회전용

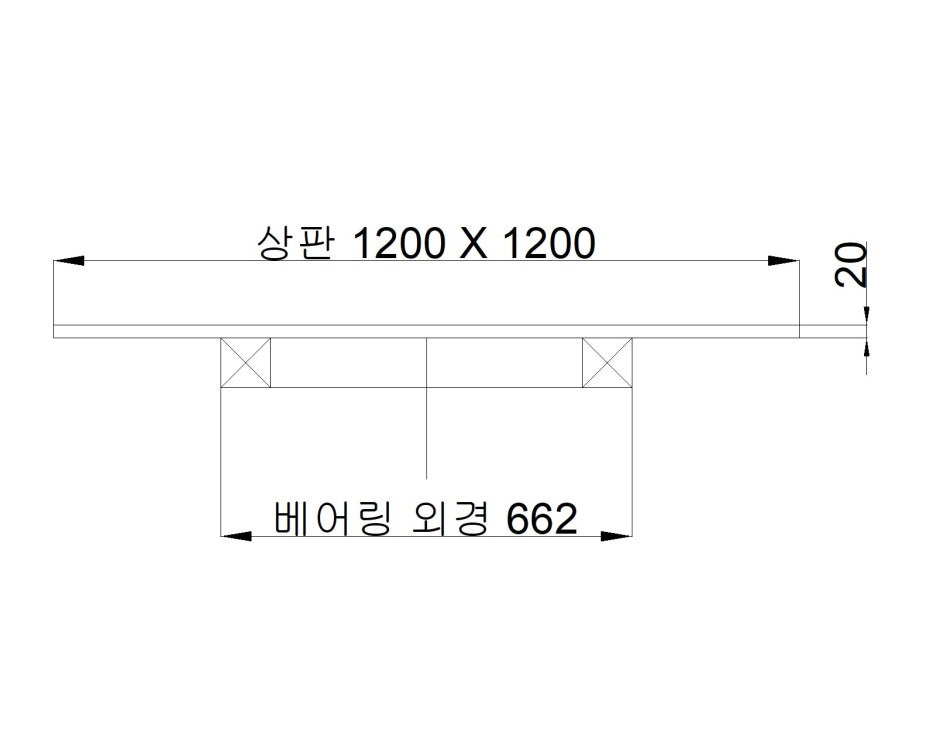

조건 1. 상판 사이즈 1200 × 1200 × 20

1.2 × 1.2 × 0.02 = 0.0288㎥

0.0288㎥ ×7850(일반 구조강 : 7850kg/㎥) = 226.08kg



상판 무게 226kg + 제품 무게 약 800kg = 1026kg



선정 베어링 : EPCN.25.560F

내경 458 외경 662 높이 80 무게 90KG



상기 제품 로드값이 기본 30톤이므로 작업 및 수작업 회전 시에도 쉽게 회전할 수 있습니다.



무게 측정 및 편심 무게

(상판 1200 - 베어링외경 662) / 2 = 269 (편심 최대 거리)





편심거리별 편심모멘트



총중량 1026kg 기준



중심에서 50 mm 벗어나면

M=10065×0.05=503N⋅mM = 10065 \times 0.05 = 503 N\cdot m

M=10065×0.05=503N⋅m



중심에서 100 mm 벗어나면

M=10065×0.10=1006N⋅mM = 10065 \times 0.10 = 1006 N\cdot m

M=10065×0.10=1006N⋅m



중심에서 150 mm 벗어나면

M=10065×0.15=1510N⋅mM = 10065 \times 0.15 = 1510 N\cdot m

M=10065×0.15=1510N⋅m



중심에서 200 mm 벗어나면

M=10065×0.20=2013N⋅mM = 10065 \times 0.20 = 2013 N\cdot m

M=10065×0.20=2013N⋅m



중심에서 300 mm 벗어나면

M=10065×0.30=3020N⋅mM = 10065 \times 0.30 = 3020 N\cdot m

M=10065×0.30=3020N⋅m







베어링 AXIAL LOAD 값이 0.02~0.04이므로



사람 힘으로 회전할 때 불편함 없이 회전 가능합니다.







참고사항 : 철판 휨 예상치는 1200일 때 0.4~08mm
