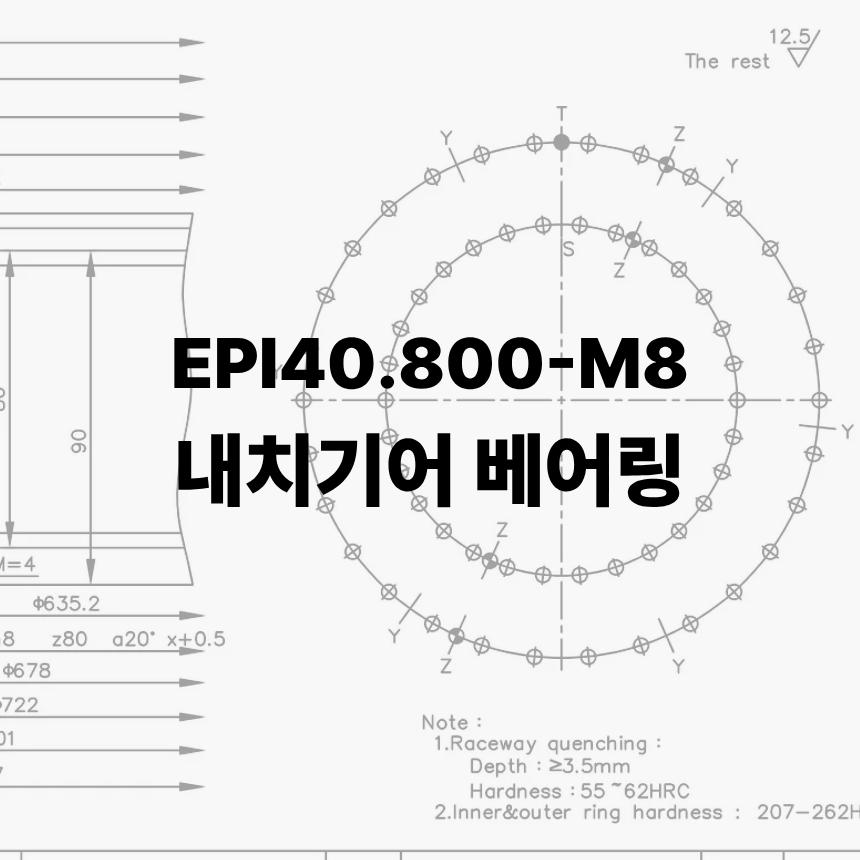

1열 볼 내치기어타입 스윙베어링 EPI 40.800-M8 제품해설

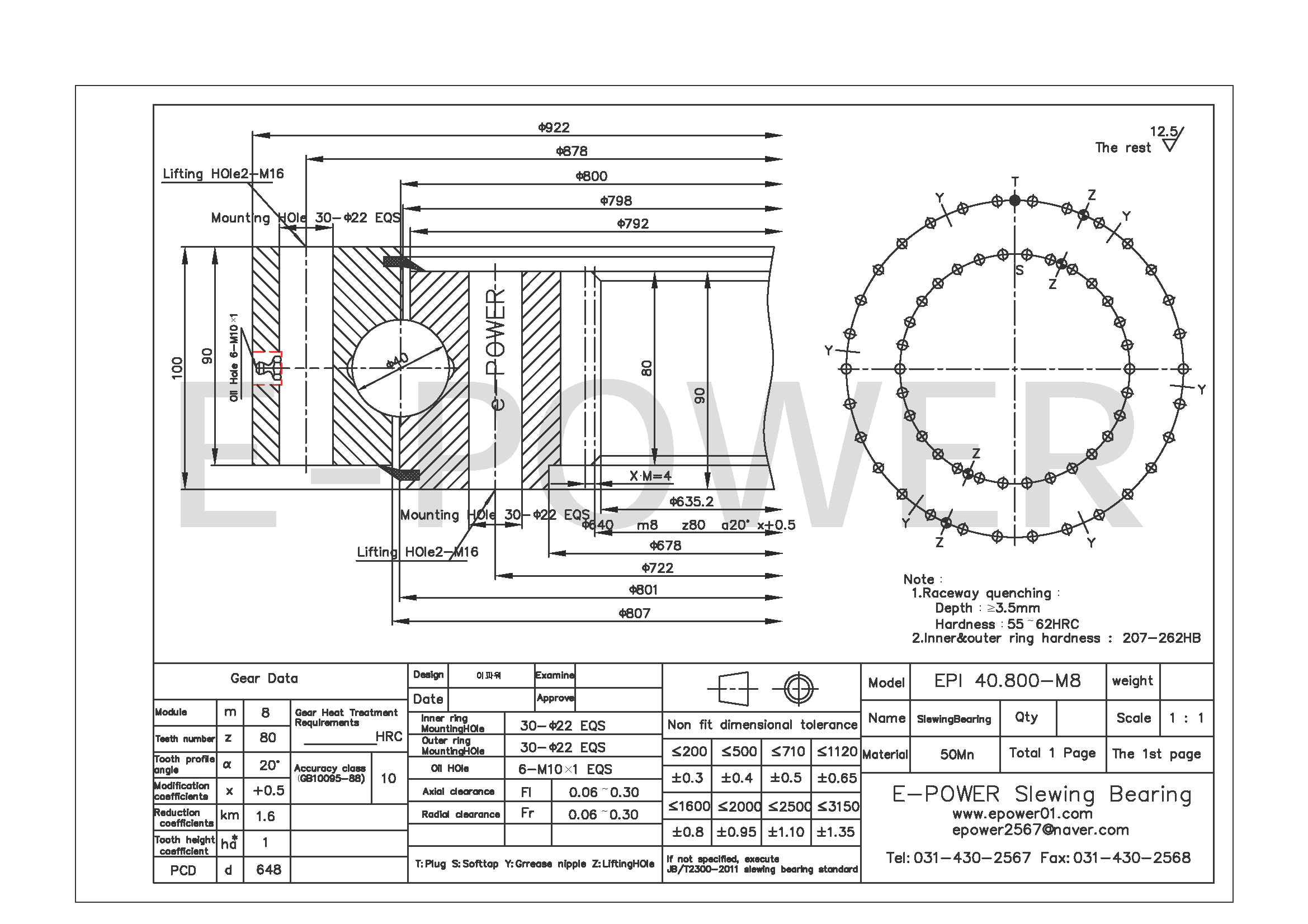

이파워 스윙베어링 슬루잉 베어링 EPI 40.800-M8 도면



🔹 도면 해설



• 장착홀 (Mounting Hole) : Φ22 × 30개 ✅ (내·외륜 동일)
• 리프팅홀 (Lifting Hole) : M16 × 2
• 윤활 구조 : 오일홀 6-M10×1, 그리스 니플(T) → 유지보수 및 정기 윤활 용이
• 클리어런스 : 축방향 0.06 ~ 0.30 mm / 방사방향 0.06 ~ 0.30 mm
• 공차 기준 : JB/T2300-2011 스윙베어링 표준 준수
• 비고 : 레이스웨이 열처리 깊이 ≥3.5 mm, 경도 HRC 55~62, 내·외륜 기지 경도 HB 207~262









🔹 제품 기본 사양 (파일명 기준)



• 모델명 : EPI 40.800-M8
• 외경 (Do) : 922 mm
• 내경 (Di) : 635.2 mm
• 높이 (H) : 100 mm
• 재질 : 50Mn









🔹 기어 사양



• 모듈 (m) : 8
• 이 수 (z) : 80
• 압력각 (α) : 20°
• 보정계수 (x) : +0.5 ✅
• 정밀도 : GB10095-88 10급
• 피치원지름 (PCD) : Φ648

👉 내치기어 타입은 내부 톱니가 가공되어 구동 피니언이 안쪽에서 맞물려 회전하는 구조입니다.

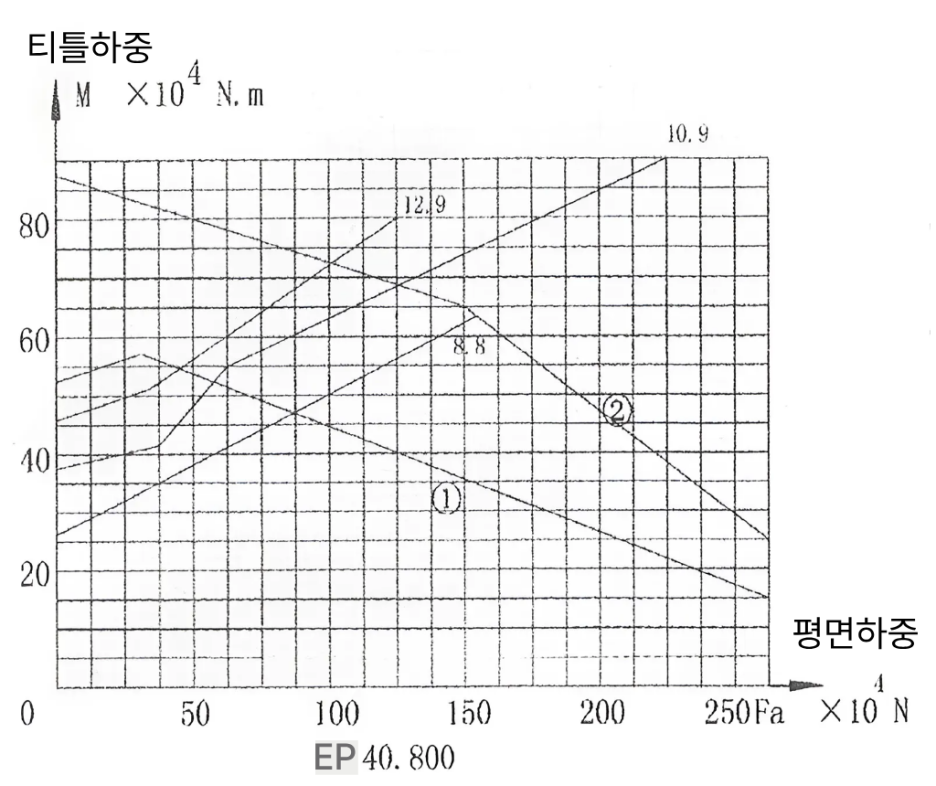

EPI 40.800-M8 하중-모먼트 그래프

🔹 하중-모멘트 그래프 해설



좌표축 설명

• 가로축 (Fa, ×10⁴ N) → 축방향 하중 (Axial Load, 평면하중)
• 세로축 (M, ×10⁴ N·m) → 틸팅 모멘트 (Tilting Moment, 기울어짐 하중)



그래프 곡선 의미



• ① 정격하중 곡선 : 장기간 반복 사용 가능한 안전 영역 (동적 기준)
• ② 최대 허용하중 곡선 : 순간적으로 버틸 수 있는 한계 (정적 기준)
• 볼트 강도 (8.8 / 10.9 / 12.9) : 체결 볼트 강도에 따라 허용 범위 변화



예시 해석

• 예: **Fa = 200 ×10⁴ N (약 2,000kN, 200톤)**일 경우
• 정격하중 곡선(①) 내부 → 장기간 안전 사용 가능
• 최대허용하중 곡선(②) 내부 → 순간 하중 가능, 반복 사용은 비권장
• 틸팅 모멘트(M)와 조합해 실제 사용 조건 검토 필요

👉 그래프 내부 = 안전 사용 범위 / 그래프 외부 = 과부하 위험









🔹 초보자용 설명



EPI 40.800-M8은 **“내부 톱니가 달린 고하중 회전 관절형 베어링”**으로, 구동기어가 베어링 내부에서 맞물려 회전합니다.

• 가로축 : 눌림 하중(축방향)
• 세로축 : 기울어짐 하중(틸트)
• 선 안쪽 → 안전, 선 바깥 → 위험







🔹 기술자용 핵심 포인트



• 설계 시 반드시 정격하중 곡선 기준으로 검토해야 수명 보장
• 안전계수 1.25 ~ 1.5 이상 적용 권장
• **체결 볼트 강도(8.8 / 10.9 / 12.9)**에 따라 허용치 달라짐
• 내치기어 구조 특성상 백래시 조정 및 정기 윤활 유지보수 필수
• 내륜/외륜 경도 균형 관리로 내구성 확보









🔹 주요 활용 분야



• 초대형 크레인, 굴삭기
• 태양광 트래커 구동부
• 대형 자동화 장비 및 산업용 로봇
• 해양 구조물, 플랜트 회전부









🔹 결론 및 활용 문구



EPI 40.800-M8은 대형 산업기계 및 자동화 설비에 최적화된 내치기어형 스윙베어링으로,

컴팩트한 구조·높은 하중 분산·정밀한 회전 안정성을 제공합니다.

• 내부 기어 구조로 외부 간섭 최소화, 설치 효율 극대화
• E-POWER 표준 내치기어 시리즈로, 대형 플랜트 및 중장비 구동부에서 검증된 성능













도면 다운로드

D922 d635.2 H100 EPI 40.800-M8.dwg

0.06MB

D922 d635.2 H100 EPI 40.800-M8.pdf

0.08MB



*현재 도면은 기본사양이지만 "소비자가 원하는대로" 만들어 드립니다.
