스윙드라이브 제품을 제작하거나 가공할 때, 가장 자주 발생하는 실수 중 하나가 도면상 '좌/우 방향'을 헷갈리는 것입니다. 특히 외주 가공처나 조립 공정에서 방향 착오가 발생하면, 전체 조립 오류 또는 현장 재작업이라는 큰 손실로 이어질 수 있습니다.
오늘은 스윙드라이브 도면을 볼 때 '왼쪽'과 '오른쪽'을 어떻게 구분해야 하는지, 그리고 왜 반드시 구분해야 하는지에 대해 설명드리겠습니다.
📌 1. 스윙드라이브의 방향성: L형 vs R형

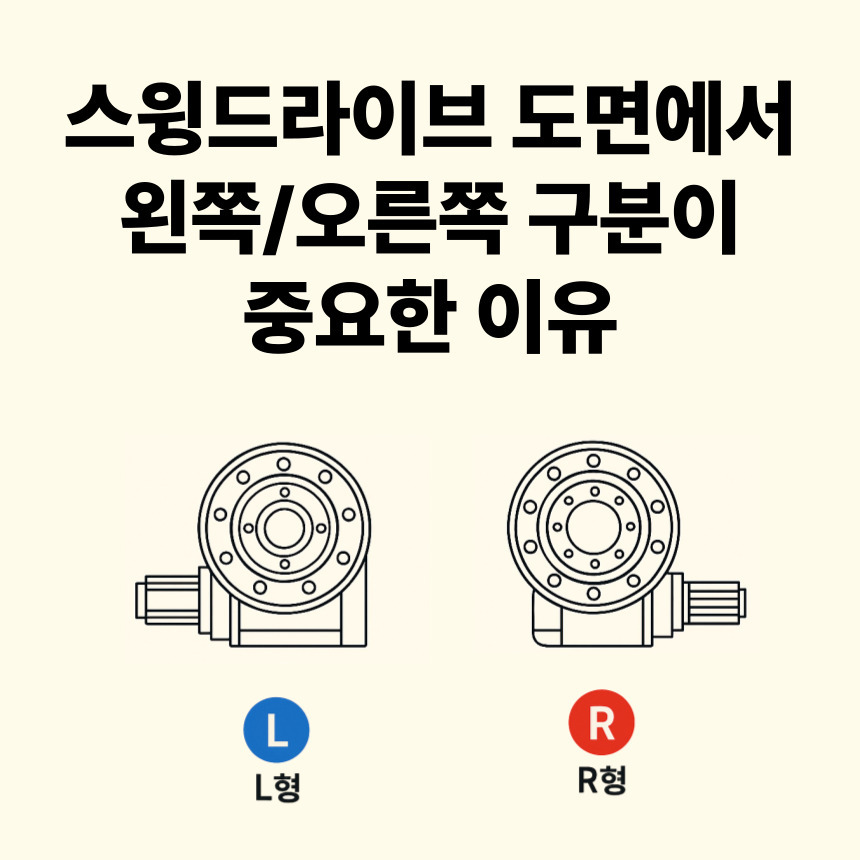

스윙드라이브는 회전축과 구동축의 배치 방향에 따라 크게 **L형(좌형)**과 **R형(우형)**으로 구분됩니다.
|
방향
|
설명
|
도면 기준 구분법
|
|
🔵 L형 (좌형)
|
감속모터 또는 입력축이 왼쪽에 위치
|
제품 정면 기준, 감속기 방향이 왼쪽
|
|
🔴 R형 (우형)
|
감속모터 또는 입력축이 오른쪽에 위치
|
제품 정면 기준, 감속기 방향이 오른쪽
|
이 방향성은 설치 환경, 배선 방향, 작동 안전성에 직접적인 영향을 주기 때문에, 설계 단계에서부터 명확하게 구분되어야 합니다.

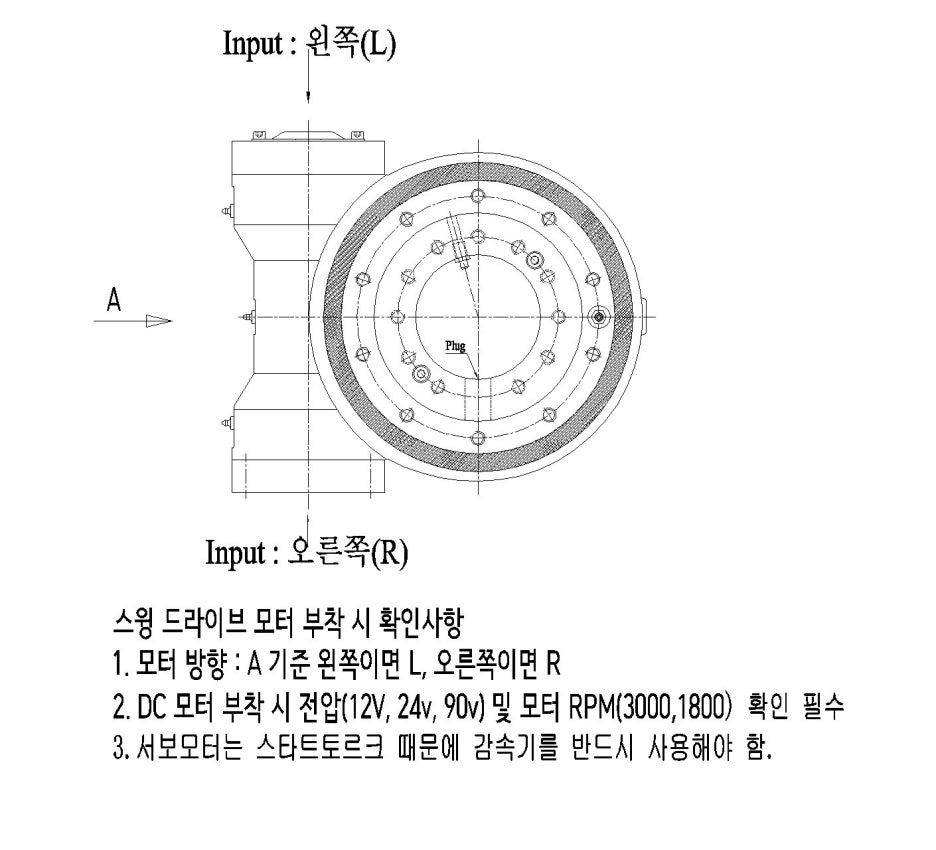

📐 2. 도면에서 기준점 정하기
도면에서 방향을 잘못 판단하는 대표적인 이유는 기준 시점을 통일하지 않았기 때문입니다.
- 도면에 명확히 **정면(View)**이 지정되어 있는지 확인
- 보통 기준은 출력축이 위로 향하고, 입력축이 아래 또는 옆면에 표시됩니다
- 항상 도면 제목란 또는 조감도에 있는 **방향 지시선(→FWD, ↑TOP)**을 확인하세요
👉 실제 조립 기준과 도면 기준이 일치하는지 반드시 검토해야 합니다!
⚠️ 3. 방향 실수 시 발생할 수 있는 문제
방향 착오로 인해 아래와 같은 문제가 발생할 수 있습니다:
❌ 조립 불가: 브래킷이나 구동부 간섭 발생
❌ 배선 불량: 모터 또는 센서 배선 방향 오류
❌ 하중 방향 오류: 설계하중과 반대방향으로 힘이 전달되어 내구성 저하
❌ 재작업 비용 증가: 외주 또는 현장 재작업 발생
➡️ 단순한 방향 확인 실수가, 전체 시스템 리스크로 이어질 수 있습니다.
✅ 4. 안전하게 도면 검토하는 방법
📌 도면 상단 또는 좌측에 방향 정보 명기 요청
📌 3D 모델 파일(E-POWER 도면: 왼쪽방향) 기준으로 확인 (STP, IGES 등)
📌 최종 제품 설치 방향을 사진 또는 레이아웃 도면으로 공유
📌 조립 담당자와 도면 공유 후 Double Check
📝 마무리하며
스윙드라이브는 한 번 제작되면 변경이 어려운 제품입니다. 따라서, 설계와 도면 검토 단계에서 ‘왼쪽/오른쪽’을 반드시 명확히 구분하는 것이 매우 중요합니다.
👨💼 (주)이화 E-POWER는 고객사의 설치 방향에 맞춰 정확한 도면 및 방향 확인을 통해, 오류 없는 제품 공급을 최우선으로 하고 있습니다.
💬 관련 문의나 도면 검토 요청은 언제든지 연락주세요!
